Name: Andreas
Reichert
Thema: Windows XP ServicePack 3
Nur Probleme...
+ wie gehabt nochmals langsamer als SP 2 und SP 1
+ Probleme mit Netzwerkberechtigungen s.u.
+ Grafikprobleme unter Standardanwendungen:
Photoshop
Carrara
Browsern, z.B. Flash und PDF-Darstellung
+ Abstürze auch bei Standardanwendungen:
Word/Excel/Access
Notepad und TXTpad
Druckereinrichtung und Drucken
Meine Meinung : unausgereift, riskant und
obendrein ohne jeden Sicherheitsvorteil !
CHIP Online zeigt
Lösungsansätze:
Das SP3 rüstet das Feature
Network Access Protection (NAP) nach, mit dem Netzwerkadmin-
istratoren verhindern können, dass sich Rechner ohne aktuelle
Sicherheitsupdates und Antiviren-
software ins Firmennetz einwählen, d.h. die Netzwerkberechtigungen werden
in diesem Falle ein-
geschränkt (z.B. sind nur noch eingeschränkte Schreibzugriffe möglich).
Endlose Boot-Schleifen, Inkompatibilitäten und Treiber-Probleme: Unsere
Leser berichten von
abenteuerlichen Erfahrungen mit dem Service Pack 3 für Windows XP.
http://www.chip.de/artikel/Windows-XP-Service-Pack-3-Probleme-und-Loesungen_31725250.html
Dennoch verläuft bei einigen XP-Nutzern die Installation des SP3 alles
andere als reibungslos.
In einer CHIP Online Umfrage haben nur 65 Prozent der Leser keine Probleme
mit dem Pack.
Mehr als 16 Prozent berichten von Startproblemen und endlosen
Boot-Schleifen. Weitere haben
Probleme mit spezieller Software oder Grafik-Treibern, die für
CAD-Programme natürlich essentiell
wichtig sind - hier sind scheinbar die Grafikkarten von NVIDIA z.Zt. am
stärksten betroffen. Also als
erstes nach aktuellen Grafik-Treibern suchen !
Schwer lösbare
Probleme...
In unserer Umfrage beklagen knapp 13 Prozent der Leser Probleme mit
bestimmten Software-Produkten oder sonstige Fehler. Ein Leser kann
sich etwa nicht mehr am Universitäts-Netzwerk anmelden, da sein VPN-
Client seit der SP3-Installation den Dienst verweigert. Derartige
Probleme und Treiber-Probleme mit außergewöhnlicher Hardware sind
schwer zu lösen, da sie meistens bei sehr individuellen System-
Konfigurationen auftreten. Hier kann eine E-Mail oder ein kostenloser
Anruf des Microsoft-Supports helfen.
Für den Notfall: Deinstallation des SP3
Können Sie Ihre Probleme mit dem SP3 nicht lösen, sollten Sie Ihren
Rechner in den vorigen Zustand zurückversetzen. Sofern Sie das Pack
mit Sicherungsdateien installiert haben, entfernen Sie "Windows XP
Service Pack 3" wie gewohnt aus dem Software-Dialog der Systemsteuerung.
Viele SP3-Nutzer berichten von endlosen
Boot-Schleifen:
Diese sollen vor allem bei AMD-Systemen und HP-Rechnern auftreten.Um das
Problem der endlosen Boot-Schleife einzugrenzen, benötigen Sie den
Stop-Code.
Auf manchen Systemen startet der Computer aber so schnell neu, dass Sie
den
Code nicht sehen werden. Drücken Sie in diesem Fall beim Systemstart die
[F8]-Taste und wählen Sie "Automatischen Neustart bei Systemfehlern
deaktivieren" aus dem erweiterten Boot-Menü.
http://www.chip.de/artikel/Windows-XP-Service-Pack-3-Probleme-und-Loesungen-3_31725833.html
Windows XP SP3 Updatepack 3.9.11
Das Windows XP SP3 Updatepack hält Windows-Rechner mit Service-Pack 3 auf
dem neuesten Stand. Das laufend aktualisierte Update-Paket installiert
alle
nach dem Windows XP Service Pack 3 erschienenen Updates auf einmal oder
erstellt aktualisierte Installations-CDs für Windows XP. Selbst mit dem
Windows XP Service Pack 3 (SP3) sind Windows-XP-Rechner nicht auf dem
neuesten Stand. Über den Onlinedienst Windows-Update veröffentlicht
Microsoft regelmäßig Hotfixes genannte Sicherheits-Updates,
Fehlerkorrekturen
und Erweiterungen. Mit dem Windows XP SP3 Updatepack installiert man alle
seit
dem Service Pack 3 erschienenen Updates in einem Rutsch und ohne Online-
Verbindung. Auf Basis einer original Windows-CD erstellt das Windows XP
SP3
Updatepack bei Bedarf eine aktualisierte Installations-CD.
http://windows-xp-sp3-updatepack.softonic.de/
Fazit:
Das ServicePack 3 bringt keinerlei Vorteile, schon garnicht bei der
Sicherheit, weil das weiter-
hin grösste Sicherheitsproblem im MS-InternetExplorer liegt. Mit dem SP 3
versucht Microsoft
wohl eher vergeblich die Einbindung von Windows XP in diesbezüglich ebenso
unsichere Vista-
und Win7 Netzwerke zu ermöglichen.
Da der InternetExplorer weiterhin eng
mit der jeweiligen Windows-Version verwoben ist, d.h.
seine Funktionen werden auch vom Betriebssystem selbst genutzt, betreffen
dessen seit Jahren
bekannte Sicherheitslücken das Betriebssystem als ganzes. Obwohl Microsoft
diese Bedrohung
seit September 2009 bekannt war, wurden weitere ServicePacks für Windows
XP, Vista und das
"neue" Windows 7 ohne Lösung des Problems auf den Markt geworfen - und
wieder Marketing...
Name: Robert Fürst
Thema: Browser Absturz durch
Malware/Viren...
Dank IExplorer (s.u.
Warnung des BSI) wird nun auch SP3 zum Einfallstor für Malware...
Symptome:
1. Firefox stürzt ab
2. AdobeReader stürzt ab
3. Links auf andere Browser (Google Chrome, Apple Safari) werden auf
IE "umgebogen"
4. Dateien enthalten im ExeFileHeader "TWX Corp", z.B. vtfce.exe oder
vhossduqd.exe
(die verseuchte *.exe kann auch anders heissen) - der
ursprünglicher Name ist oft :
"PR2S.EXE"
Lösung A (Reparatur):
1. mit AUSFÜHREN "regedit.exe", also mit dem Registry-Editor eben dort,
nach
"userinit.exe" bzw. "debugger" suchen und dort den folgenden
Eintrag löschen:
DEBUGGER vhossduqd.exe (vhossduqd.exe kann auch anders
heissen)
2. Anschließend die restliche Registry nach vhossduqd.exe durchsuchen und
jeden Eintrag der etwas mit vhossduqd.exe zu tun hat löschen.
3. Nun noch den Rechner Neustarten und die besagte Datei unter:
C:\WINDOWS\system32\vhossduqd.exe löschen.
Dieser Malware/Virus bewirkt allerdings noch weitere Änderung in der
Registry,
die einen zwingen den Internetexplorer zu nutzen. Es programmiert nämlich
Ein-
träge in der Registry die Opera, Safari, Chrome und Navigator nicht
starten lassen,
sondern immer den IE. Für Firefox gilt dies interessanterweise nicht, der
stürzt nur
häufiger ab ist aber nach dem entfernen wieder stabil.
Die Malware startet sich beim Booten (und den IE beim Start gängiger
anderer Browser)
als "Debugger". Das ist ein bekannter Trick, den man zum Glück als Nutzer
dieser Browser
schnell bemerkt. Für andere Browser als den IE kennt die Malware offenbar
keine Möglichkeit
die Daten des Nutzers auszuspähen. Beim Versuch andere Browser zu nutzen
wird deshalb
versucht, dem Benutzer den IE aufzuzwängen, den die Malware dann ausspähen
kann.
Um die anderen Browser wieder selbstständig starten zu lassen muss auch
für diese der
DEBUGGER Schlüssel gelöscht werden, der hier aber nicht auf vhossduqd.exe
verweist,
sondern auf C:\Programme\Internet Explorer\iexplore.exe. Dieser ist im
jeweiligen Browser-
schlüssel zu finden, z.B. in :
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Image File
Execution Options\chrome.exe
Nun sollte alles wieder normal laufen...
Lösung B (Vorbeugung):
1. Spyware Terminator (Favorit s.u.)
2. Malwarebytes Anti-Malware
3. Auf keinen Fall MS-Outlook oder MS-InternetExplorer nutzen, dies gilt
wohl auch weiterhin für die aktuellen Versionen...
http://www.chip.de/news/Kritische-Luecke-im-Internet-Explorer-Microsoft-Patch-jetzt-hier-zum-Download_41055541.html
http://bazonline.ch/digital/internet/Experten-warnen-Haende-weg-vom-Internet-Explorer/story/28320235
Kritische Sicherheitslücke im
Internet Explorer
Bundesamt für Sicherheit in der Informationstechnik empfiehlt die
Nutzung alternativer Browser - Bonn, 15.01.2010.
Im Internet Explorer existiert eine bisher unbekannte kritische
Sicherheitslücke.
Die Schwachstelle ermöglicht Angreifern, über eine manipulierte Webseite
Schadcode
in einen Windows-Rechner zu schleusen und zu starten. Der in der
vergangenen Woche
bekannt gewordene Hacker-Angriff auf Google und weitere US-Unternehmen hat
vermutlich
diese Sicherheitslücke ausgenutzt. Betroffen sind die Versionen 6, 7 und 8
des
Internet Explorer auf den Windows-Systemen XP, Vista und Windows 7.
Microsoft hat ein
Security Advisory herausgegeben, in dem es Möglichkeiten der
Risikominimierung beschreibt
und arbeitet bereits an einem Patch, um die Sicherheitslücke zu schließen.
Das BSI erwartet,
dass diese Schwachstelle in kurzer Zeit für Angriffe im Internet
eingesetzt wird. Das
Ausführen des Internet Explorer im „geschützen Modus“ sowie das Abschalten
von Acitve
Scripting erschwert zwar die Angriffe, kann sie jedoch nicht vollständig
verhindern.
Deshalb empfiehlt das BSI, bis zum Vorliegen eine Patches von Microsoft
auf einen
alternativen Browser umzusteigen.
https://www.bsi.bund.de/cln_183/ContentBSI/Presse/Pressemitteilungen/Sicherheitsluecke_IE_150110.html
Experten warnen: Hände weg vom Internet Explorer
Der sogenannte Zero-Day-Exploit verbreitet sich rasend schnell im
Internet: Allein durch das Öffnen einer
Internetseite können PCs beschädigt werden. Experten raten, derzeit den
Internet Explorer nicht zu verwenden.
Der sogenannte Zero-Day-Exploit verbreitet sich rasend schnell im
Internet, wie verschiedene Techno-Portale
derzeit warnen. Ein Zero-Day-Exploit ist eine Sicherheitslücke, die Hacker
ausnutzen, bevor sie bekannt wird.
Solches passiert soeben mit dem Internet Explorer, dem Browser von
Microsoft. Konkret handelt sich um einen Code,
der eine Sicherheitslücke in Microsofts Browser Internet Explorer (IE)
ausnutzt. Hacker können durch die Lücke
Trojaner einschleusen und beliebige Programmcodes ausführen.
Auch ohne Klicks gefährlich
Bisher hat Microsoft kein Update für die Schwachstelle veröffentlicht.
Mittlerweile weiss man, dass die Lücke
nicht nur den Internet Explorer 7 betrifft, sondern alle Versionen von 5.1
bis 8 Beta. Verschiedene
Sicherheitsfirmen warnen ausserdem, dass immer mehr Internetseiten
infiziert sind. Besonders gefährlich ist
Zero-Day weil alleine durch das Öffnen einer manipulierten Webseite
Schadcode in das System eindringen kann
(ohne dass Surfer etwas anklicken). Unter Umständen kann man sich auch auf
Webseiten vertrauenswürdiger Anbieter
infizieren.
Ab sofort soll der Internet Explorer zum Surfen nicht mehr benutzt werden.
Diese
drastische Warnung stammen von der Schweizerischen Melde- und
Analysestelle MELANI
des Bundes und vom deutschen Bundesamt für Sicherheit in der
Informationstechnik aus Bonn.
Es wurden gravierende Sicherheitslücken beim Marktführer unter den
Internet-Browsern festgestellt.
Die Warnung steht im Zusammenhang mit zahlreichen Internet-Attacken gegen
US-Unternehmen. Es wird
empfohlen, auf alternative Browser zu wechseln, bis die
Sicherheitsprobleme durch Microsoft behoben
sind.
Quellen und weiter Informationen:
http://www.20min.ch/digital/webpage/story/18851584
http://www.tagesanzeiger.ch/digital/internet/Bund-warnt-vor-Angriff-ueber-Internet-Explorer/story/18621918
http://www.heise.de/security/meldung/BSI-warnt-vor-Nutzung-des-Internet-Explorer-906050.html
Aktuell v. 12.02.2010
http://www.heise.de/security/meldung/Der-Notfall-Patch-fuer-den-Internet-Explorer-910423.html
http://www.heise.de/security/meldung/Sicherheits-Update-von-Microsoft-fuehrt-zu-Bluescreen-928926.html
Spyware Terminator
Das kostenlose Sicherheits-Tool "Spyware Terminator" sucht und löscht
Malware aus
dem System. Wenn Spyware oder Viren das System attackieren, greift das
kostenlose
Utility "Spyware Terminator" ein. Das Tool sucht und löscht gefährliche
Malware
aus Windows. Zudem bietet die Freeware einen Echtzeitschutz sowie einen
Phishing-
Filter. Der "Spyware Terminator" bleibt durch automatische Updates stets
auf dem
neuesten Stand.
Fazit: Gute Anti-Malware-Lösung mit
Echtzeitschutz INKL. ClamAV Virenscanner !
Hinweis: Während des Setups versucht die Software eine Toolbar in Ihren
Browser
zu installieren, die zum Gebrauch der Software nicht notwendig ist. Wir
empfehlen,
das Häkchen abzuwählen.
http://www.chip.de/downloads/Spyware-Terminator_25308463.html
Malwarebytes Anti-Malware
Die Freeware "Malwarebytes Anti-Malware" entfernt dank ausgeklügelter
Technik
bösartige Dateien von Ihrer Festplatte. Spyware, Trojaner, Viren, Würmer
und
allerlei anderer Malware setzen Ihren PC einer permanenten
Infektions-Gefahr
aus. Ist der Computer einmal infiziert, lassen sich die Schäden meist nur
schwer
oder gar nicht rückgängig machen. "Malwarebytes Anti-Malware" ist ein
Tool, das
Malware erkennt, selbst wenn diese neuartige und hinterlistige Methoden
verwenden.
Das Programm analysiert Prozesse und Threads und schlägt Alarm, sobald
auch nur
verdächtige Prozesse gestartet werden könnten. Leider ist in der
Freeware-Version
kein dauerhaft laufender Hintergrund-Prozess vorhanden. Auch ein
praktischer
Scheduler für zeitgesteuerte Durchläufe fehlt. Updates für die
Malware-Datenbank
müssen manuell aktualisiert werden.
Fazit: Die Funktionen, die in der Freeware-Version von "Malwarebytes
Anti-Malware"
fehlen, finden Sie etwa Konkurrenzprodukten wie der Spyware Terminator
ohne jeden
Aufpreis.
http://www.chip.de/downloads/Malwarebytes-Anti-Malware_27322637.html
Name: Charles
Weingart
Thema: actual AutoCAD 2010 bug-list
Hello, here you can find the actual AutoCAD
2010 bug-list:
http://images.autodesk.com/adsk/files/autocad_2010_and_autocad_lt_2010_update_1.html
Some bugs remain, but many are fixed...
Problems Reported with the Customer Error Reporting Utility
Updates have been made in the following commands and features:
* 3D Navigation Tools
* Action Recorder
* Annotation Scaling
* Blocks
* Check Spelling
* Customize User Interface (CUI)
* Database Connectivity
* Dimensions
* DWF
* Dynamic Dimensions
* External References
* File Navigation
* File Save
* Graphic System
* Hatch
* Image
* Keyboard Modifiers
* Licensing
* Migration
* Measure
* Memory Handling
* Multiline Text (mtext)
* Object Snaps
* Parametric Constraints
* PDF
* Purge
* Plot
* Quick Access Toolbar
* Ribbon
* Sheet Set Manager
* ShowMotion
* Visual Styles
mit freundlichen Grüßen - regards,
Charles Weingart
Name: Rettenmeier
Thema:
hochgestellte Zeichen in
beliebigen Texten
>
Hallo,
ich möchte für die Flächeneintragung ein hochgestelltes Zeichen in
einen Text einfügen (z.B. m²)
Können Sie mir weiterhelfen?
Danke!
Sehr geehrter Kollege,
nur bei Windows-Schriften, z.B. Arial
ist nach der Windows-Zeichentabelle
z.B. dies gültig:
m² = m + (AltGr + 2) oder (Alt + 0178)
bei Iso/Unicode, also normierten CAD-
Schriften bleiben Sie besser
bei qm/m2 bzw. cbm/m3
mit freundlichen Grüßen,
Ulrich Meier
Name:
Julia Hentschel
Thema:
mehrschalige Wände
>
> Ist es möglich, mehrschalige Wände zu kreieren, deren einzelne
> Schalen unterschiedliche Höhen haben?
> Ist es weiterhin möglich in eine
mehrschalige Wand Fenster einzugeben,
> ohne die Öffnung in jede Schale einzeln einzugeben? Wie gebe ich für ein
> Fenster die Brüstungshöhe, die Sprossen und die Öffnungsrichtungen ein?
Sehr geehrte Kollegin Hentschel,
mehrschalige Wände zeichnen wir mit
der Funktion VERSETZEN/OFFSET, d.h.
die Schale kann unabhängig auch in
ihrer Höhe editiert werden.
Da mehrschalige Wände immer ausdetail-
liert werden müssen, zeichne ich die
Schale erst zum Schluss mit OFFSET
IN die Wand (inkl. Öffnungen, z.B.
mit Anschlag) UND EDITIERE/KOPIERE
die individuellen Anschlüsse...
> Wie gebe ich für ein Fenster
> die Brüstungshöhe, die Sprossen
> und die Öffnungsrichtungen ein ?
Zur Funktion STURZ/BRÜSTUNG finden
Sie alles in der Hilfe und im Tutorial.
Was nicht automatisiert ist, macht man
manuell/zeichnerisch.
mit freundlichen Grüßen,
Robert Henning
Name: Marga Käfer
Thema: Ansichten und Schnitte aus 3D-Modell generieren...
Sehr geehrte Damen und Herren,
können durch ein 3D-Modell beliebige
Schnittachsen gelegt werden,
um so automatisch Schnitte und auch Ansichten zu generieren ?
Mit freundlichen Grüßen
Marga Käfer
Sehr geehrte Kollegin Käfer,
wenn Sie ein detailliertes 3D-Modell
erstellt haben können Sie natürlich auch Schnitte
und Ansichten des 3D-Modells berechnen lassen, und diese 2D-Projektionen
dann weiter
ausarbeiten. Da die Konstruktion eines Gebäudes komplett in 3D aber mit
jedem pro-
fessionellen CAD-Programm aufwändig ist, werden Schnitte und Ansichten
mit unserem
2D/3D-Zeichenprogramm meist schnell in 2D gezeichnet und können so
normgerecht und
präsentativ bis ins Detail ausgearbeitet werden. Die herkömmlichen
2D-Pläne haben vor
allem deshalb auch weiterhin eine weite Verbreitung, da sie zu Beginn
einer Planung weit-
aus schneller erstellt sind, als komplexe 3D-Planungen. Nur wenn die
erstellten 3D-Modelle
bereits alle relevanten Informationen und Details beinhalten, lassen
sich auch aussagekräftige
Schnitte und Ansichten aus ihnen ableiten.
Im Gegensatz zu den "Traumhaus-Planern"
(wie z.B. Eleco, Arcon, TechnoCAD, u.ä.)
können mit LTplus Entwurf und Werkplanung mit ein und demselben Werkzeug
in 2D und
3D erstellt bzw. wie mit einem elektronischen Stift gezeichnet werden.
Bei den "Traum-
haus-Planern" können zwar auch fachfremde Laien ein Gebäude
zusammenklicken, eine
normgerechte und detaillierte Weiterbearbeitung ist dann aber meist
nicht, oder nur unter
Zuhilfenahme von Zusatzprogrammen, möglich.
Die "Objektorientierten Volumen-Modeller" (wie z.B. AllPlan, ArchiCAD,
VectorWorks, u.ä.)
erfüllen diese Aufgaben da schon eher. Hier ist aber zu bedenken, daß
auch diese Systeme
nur den Detaillierungsgrad darstellen können, den Sie bereits im
3D-Entwurf konstruiert haben,
d.h. ein automatisch generierter Schnitt durch ein schnell
zusammengeklicktes Gebäude zeigt
auch bei diesen Programmen nur ein undetailliertes 2D-Abbild dieses
Modells. Um hier eine
ansprechende und normgerechte Genehmigungs- oder Werkplanung zu
erhalten, ist deshalb
zumeist ebenfalls eine zeichnerische Nachbearbeitung/Detaillierung
erforderlich. Auch bei den
"Objektorientierten Volumen-Modellern" stellt sich deshalb immer die
Frage, ob es sich ange-
sichts des hohen Aufwands bei der Erstellung eines detaillierten
3D-Modells, tatsächlich lohnt
bereits in der Entwurfsphase vollständig dreidimensional zu arbeiten -
jeder Aufgabe ihr ange-
messenes Werkzeug...
LTplus ist ein professionelles leicht zu
bedienendes 2D/3D-Zeichenprogramm mit dem sowohl
in 2D als auch im dreidimensionalen Raum wie mit einem elektronischen
Zeichenstift konstruiert
wird. Daneben kann der integrierte 3D-Freiform-Modeller für komplexe
Konstruktionen (z.B. Dach-
verschneidungen, freie Körperformen) und zur Präsentation genutzt
werden.
Damit erhalten Sie mit LTplus architektur
ein 2D/3D-Zeichenprogramm, das im Gegensatz zu
"Traumhaus-Planern" und den "Objektorientierten Volumen-Modellern"
einfachste Bedienung
mit allen Vorteilen eines elektronischen Systems verbindet. So können
Sie mit wenig Grund-
wissen schon nach kurzer Zeit Ihre Ideen vom Entwurf bis zur
detaillierten Werkplanung um-
setzen. Mit LTplus architektur sind Sie nicht beschränkt auf eine
begrenzte Anzahl von vorge-
gebenen Bauteilen und müssen sich auch nicht in die objektorientierte
Volumen-Programmier-
ung einarbeiten, d.h. Ihr Entwurf folgt allein Ihren eigenen
gestalterischen und konstruktiven
Fähigkeiten...
Mit freundlichen Grüßen
Anika v. Odelzhausen
Name: Frenzel
Thema: Aufsatz-/Zusatzprogramm für AutoCAD...
Sehr geehrte Damen und Herren,
funktioniert Ihr Programm auch mit Fassadenbau-Aufsatzmodulen
wie zum beispiel "Athena" von CAD-PLAN
Mit freundlichen Grüßen
Dipl.-Ing. (FH) Frank Frenzel
Sehr geehrter Kollege Frenzel,
vielen Dank für Ihr Interesse.
Würde an Ihrer Stelle bei CAD-PLAN
anfragen ob deren Programm auf
IntelliCAD mit LISP oder ADS läuft.
Es geht nicht darum ob unser Programm
MIT Athena funktioniert, das tut es in
jedem Fall völlig ungestört. Zu prüfen ist
vielmehr ob Athena als Aufsatz-/Zusatz-
programm auf unserem IntelliCAD läuft,
was ich mir nicht vorstellen kann, da
CAD-PLAN natürlich lieber das 10mal so
teure AutoCAD verkaufen will...
Mit freundlichen Grüßen
Robert Fürst
Name: Frenzel
Thema: Fassadenbau
Sehr geehrtes AI-Taem,
ist mit Ihrem Programm LT plus Architekture profilorientiertes
konstruieren möglich? D. h. erstellen eines Drahtmodells und
belegen dieses Modells mit Profilen.(z. B. Schüco Pfosten-
Riegelprofile)
MfG Frenzel
Sehr geehrter Kollege Frenzel,
unser LTplus architektur ist ein 2D/3D-Zeichenprogramm
mit integriertem 3D-Freiform-Modeller der für komplexe
Konstruktionen (z.B. Dachverschneidungen, freie Körper-
formen) und zur Präsentation genutzt werden kann.
LTplus wurde von der ArchitektenInitiative als einfach zu
bedienendes Zeichenwerkzeug für Entwurf und Werkplanung
konzipiert. Der günstige Preis ergibt sich allein aus der Tatsache,
daß die LTplus ArchitektenInitiative e.V. eine echte Non-Profit-
Vereinigung von Architektur- und Ingenieurbüros ist.
Sie benötigen doch eher eine kommerzielle Branchenlösung.
Mit freundlichen Grüßen
Ariane Bertoldi
Name:
Gerhard Wengert
Thema: spezielle CAD-Grafikkarten...

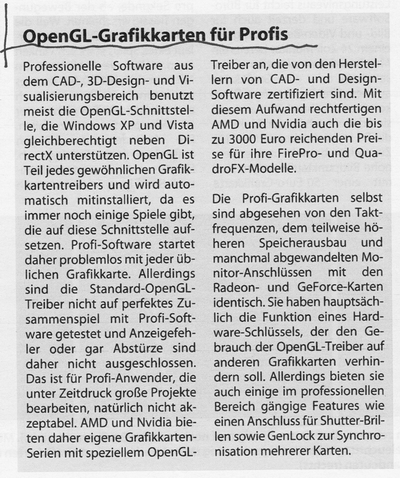

Da spezielle CAD-Grafikkarten kaum noch vertrieben
werden, richtet
sich hier die Auswahl nach der Unterstützung der openGL-Schnittstelle,
die bei CAD-Systemen für eine schnellere Bildschirmdarstellung beim
Zoomen Verwendung findet. Die in erster Linie für Computer-Spiele opti-
mierte Massenware unterstützt diese vektororientierte Darstellung häufig
nur noch rudimentär. Grafikkarten mit einem Grafikprozessor von ATI
bzw. AMD liefern hier meist gute, auch auf openGL hin optimierte
Leistung,
und bieten auch aktuelle Treiber-Updates an. Aktuell auf CAD hin optimiert
ist beispielsweise die ATI FirePro - Info herstellerneutral aus
Wikipedia :
FirePro ist ein Markenname der Firma
Advanced Micro Devices
(AMD) für
professionelle Grafikkarten. ATI FirePro 3D bezeichnet eine Serie
professio-
neller 3D-Grafikkarten, welche für verschiedene Anwendungen aus den Berei-
chen CAD/CAM/CAE, Animation, Visualisierung, Simulation etc. zertifiziert
sind. Für Spiele oder normale Büroanwendungen bringen diese Karten dage-
gen keinerlei Vorteile, obwohl sie wie ihre Radeon-Brüder auch
Direct3D
be-
herrschen. Die FirePro 3D ist der Nachfolger der bisherigen
ATI
FireGL.
Name:
Katrin Rohde
Thema: MS Windows Vista I
Microsoft Windows Vista® RC2 - die
letzte Vorab-Version ?
Am 30.01.2007 als Release auf den Markt geworfen...
Die LTplus-StandAlone (auch
LTplus für AutoCAD/LT) läuft ja problemlos unter Vista,
leider gilt dies nicht für das kommerzielle AutoCAD/LT selbst - s.unten.

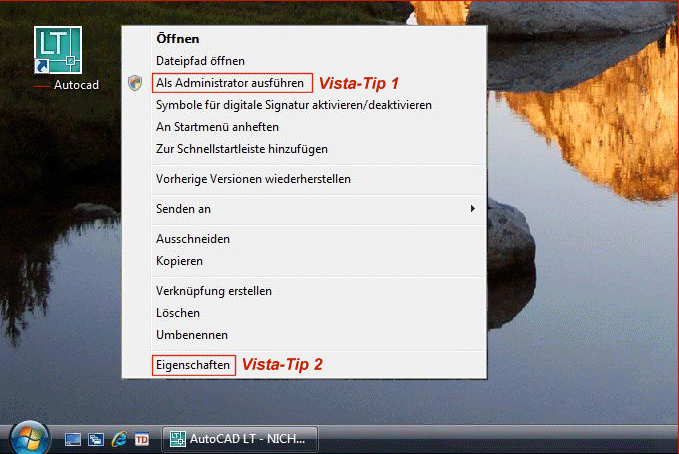

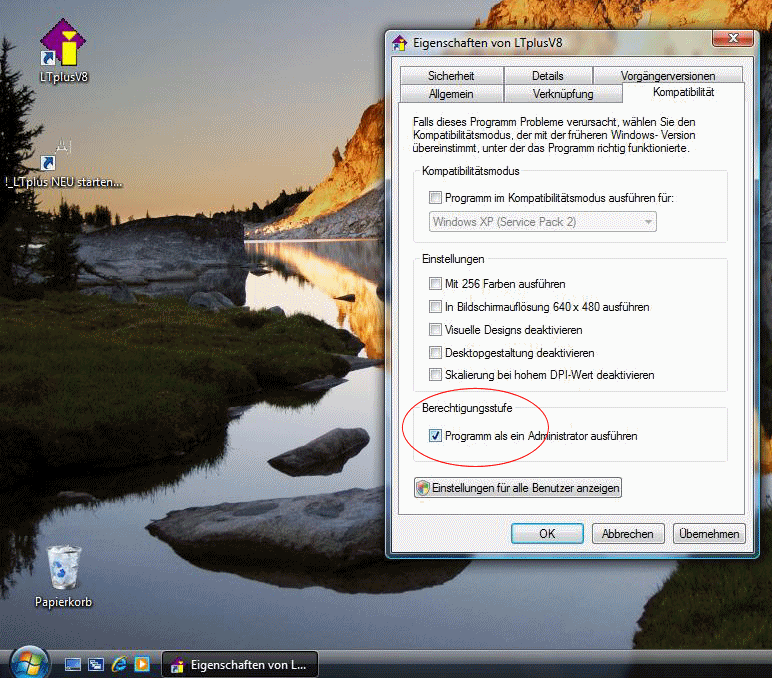

AutoCAD/LT lässt sich auch ohne den Patch
(s.u.) "Als Administrator ausführen...",
also auf dem Icon von AutoCAD/LT bzw. !_LTplus_neustarten mit der rechten
Maustaste
das Kontextmenü aufrufen und dort "Als Administrator ausführen..." wählen.
Dauerhaft kann dies auch unter
"Eigenschaften" eingestellt werden.
Markieren Sie hier "Programm als
Administrator ausführen". Tun Sie dies auch unter "Einstellungen für alle
Benutzer..."
Dies ist wie sich mittlerweile herausstellt auch
die Vorgehensweise von Autodesk beim neusten AutoCAD LT 2008/9, wo
bereits bei der Installation unter Vista die "Administratorrechte" für
AutoCAD dauerhaft aktiviert werden.
| Um LTplus problemlos initialisieren zu können sollten Sie die
Funktion !_LTplus NEU starten...
zumindest 1x direkt nach der Installation "Als Administrator
ausführen..."
|
Diese Vorgehensweise hebelt natürlich alle angeblichen Sicherheitssysteme
von Vista komplett
aus, wird sich aber beim Anwender sehr schnell durchsetzen, weil so doch
noch einige "alte"

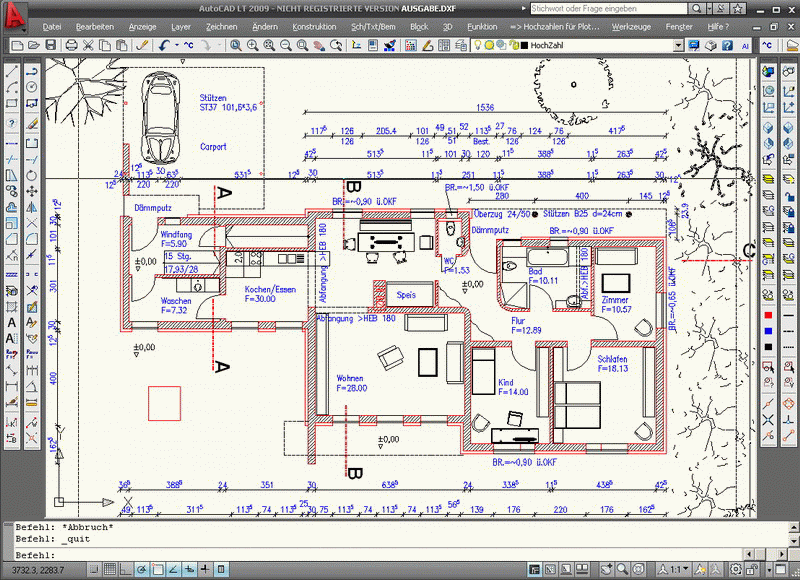

Programme wie AutoCAD LT 2009 zum Laufen gebracht werden können...
Herstellerzertifizierung
?
Die sog.
Herstellerzertifizierung entspricht den kostenpflichtigen "Gelben Seiten
für Windows-Programme",
d.h. hier wird lediglich eine kostenpflichtige
Programmhersteller-Datenbank abgefragt. Die sporadisch beim
Beenden von Programmen auftauchende Vista-Meldung "Programm funktioniert
nicht mehr" bedeutet ledig-
lich, daß das Programm schnell und dennoch sauber beendet wurde, dies
allerding bevor die langsame
Benutzerkontensteuerung es einer ausgiebigen Prüfung unterziehen konnte.
Mit anderen Worten verlangsamt
und verkompliziert die Benutzerkontensteuerung die Arbeit lediglich, indem
kostenpflichtige Zertifikate ohne
jede Aussagekraft laufend geprüft werden und dies ohne dafür mehr
Sicherheit zu bieten. Lesen Sie dazu
auch die Hinweise in Vista.pdf
Fehler in 16-Bit Windows
Program ?
Warum erhalte ich beim Starten des Programms SETUP.EXE die Fehlermeldung
"Fehler in 16-Bit Windows
Programm. Datei: ...\SETUP.EXE (oder Komponente) nicht gefunden"?
Offensichtlich war hier ein SYSTEMOPTIMIERUNGSPROGRAMM am Werk. Um dies
rückgängig zu machen,
muss der Standardwert für einen bestimmten Schlüssel
"NtfsDisable8dot3NameCreation" in der Registry wieder-
hergestellt werden (wie alle Hinweise auf dieser Seite auf eigene
Verantwortung).
Öffnen Sie die Registrierung (klicken Sie auf "Start" und
wählen sie "Ausführen". Geben Sie im Fenster ein "regedit"
und bestätigen Sie dies mit "OK").
Suchen Sie dort den folgenden Schlüssel:
"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\FileSystem".
Der Eintrag "NtfsDisable8dot3NameCreation" (doppelt anklicken)
ist wahrscheinlich auf "1" gesetzt. Ändern Sie diesen in "0".
---> jetzt kann die CD auf die Festplatte kopiert werden und
das Setup wahlweise von dort oder von CD gestartet werden...
---> ggf. brennen Sie bei der Download-Version den Inhalt der
der ZIP-Datei entpackt auf eine CD (so haben Sie auch gleich
ein Backup)und starten dann das Setup von dieser CD...
Setup, CD's und grosse
Dateien nicht lesbar ? - aus unserer Hotline:
> Vielen Dank Herr Fürst.
>
> Einmal für die CD und zweitens für die schnelle Antwort.
>
> Ich habe jetzt folgende Sachen ausprobiert:
> CD Kopiert
> CD auf Festplatte
> CD in mehreren Laufwerken
>
> Immer bei der data1.cab Datei kommt dieser Fehler.
> Ich werde es jetzt mal in älteren Rechnern probieren.
>
> Mit freundlichen Grüßen
> ...
Hallo Herr ...,
nach dem Screenshot war schon klar
woran es liegt - Sie haben Vista...
Vista hat Riesenprobleme beim Kopieren
von grossen Dateien, z.B. dauert 1 CD
je nach Dateigrössen oft mehrere Stunden.
Hier geht dem Setup-Programm natürlich
ganz einfach die Geduld aus.
Wir raten deshalb wie alle professionellen
Anwender von diesem "Unterhaltungssystem"
eindringlich ab - s. unsere Homepage unter
\NEUES: NEUES zu Windows® XP vs. Vista®
Unser Programm lässt sich eigentlich auch (s.o.)
unter Vista problemlos installieren und betreiben,
allerdings nur wenn Rechner und Vista in guter
Verfassung sind - was man von Vista leider nur
in den ersten Tagen nach Installation ohne auto-
matische Updates sagen kann (s.o.)...
Microsoft bemüht sich seit Monaten panisch ein
brauchbares und stabiles Service-Release auf
den Markt zu bringen - bisher ohne Erfolg...
PS: Ihr Username unter Vista ist doch hoffentlich
nicht wirklich "Name, Vorname" mit Komma und
Leerzeichen ? Auch Vista verarbeitet intern nur
Bezeichnungen entsprechend der 8 Zeichen-DOS-
Konvention ohne Umlaute und Sonderzeichen
fehlerfrei !
Mit freundlichen Grüßen
Robert Fürst
> Danke,
> mit dem Hinweis oben ging es jetzt tatsächlich problemlos.
>
> Vor Vista und den "Systemoptimierungs-Programmen"
> muss man einfach die Finger lassen !
>
> Mit freundlichen Grüßen
> ...
Vista® 64bit ?
Wenn wir schon von Vista im
allgemeinen abraten, dann umso mehr von Vista 64bit, zumal
hier nicht einmal Microsoft selbst in der Lage scheint ein ServicePack und
passende/fehlende
Gerätetreiber zu programmieren (Stand 7/2008) und auch namhafte Programme
(MS-Office,
AutoCAD,...) erhebliche Probleme mit dieser Baustelle
haben...
Unter Vista 64bit gilt
folgendes:
1. Kopieren Sie die CD auf Ihre Festplatte
bevor Sie mit der Installation beginnen. Vista ist beim
Lesen und Schreiben grösserer Datenmengen von CD/DVD extrem langsam, sodaß
ein Installations-
programme (SETUP) und auch Vista selbst häufig Daten-Lese-Fehler vermuten
wo gar keine sind.
2. Das Setup-Programm
sollte im Kompatibilitätsmodus gestartet werden, weil Vista nur von
Microsoft zertifizierte allerneuste Programme im 64bit-Modus startet (also
nicht einmal das
hauseigene MS-Office)
3. Sollte auch dies nicht
zum gewünschten Erfolg führen, weil Microsoft wiedermal ein unausge-
reiftes ServicePack für Vista auf Ihrem Rechner installiert hat umgehen
Sie Vista indem Sie:
LTplus auf einem XP-Rechner
installieren, das LTplus-Verzeichnis dann via Netzwerk oder DVD
auf den Vista-Rechner übertragen und dann im LTplus-Verzeichnis die
#_LTinit.bat starten. Diese
initialisiert LTplus - es muß dann nur noch ein Desktop-Icon manuell
angelegt werden. Diese Vor-
gehensweise empfiehlt sich auch bei der Installation in grossen Netzwerken
allgemein...
Aber lassen Sie lieber die
Finger von Vista 64bit, es wird wohl bis zum nächsten Windows 7 eine
Baustelle bleiben und bringt nur signifikante
Nachteile (z.B. Geräte-Treiber, 16/32bit Software)...
Autodesk will für seine Produkte mehrere
Patches bereitstellen,
aber wohl nur für die aktuellen Versionen :
DWG True View - View and plot
DWG's and DWF's...
PLUS now you can convert between different releases from R14 through
2007/8! (this functionality was previously offered in a different free
download
called True Convert)
AutoCAD LT 2007 SP2 - I believe
this is the service pack that helps LT07
work with Vista. Don't forget to read the notes. Still install even if
you're not
using Vista.There are a lot of other fixes in here as well that you won't
want to miss.
Design Review - View, measure,
markup and print 2D and 3D designs for FREE.
All about Microsoft's Mary Jo Foley
reports that AutoCAD
and other Autodesk software requires patching to work
with Vista. In
Vista: Where are the killer apps?, she writes:
Autodesk officials say their current
core CAD applications
are working with Vista after applying downloadable patches.
She confirms that DWF is not native to Vista:
The next version of Autodesk's
core products "will put DWF
data in an XPS wrapper," [Autodesk Senior Director Kevin]
Wandryk said. (XPS is Microsoft's alternative to Adobe's
PDF technology.)
AutoCAD® Architectural 2008 will not
install on Vista 64 but the reason has less to do with actual
performance than a reluctance, by Autodesk, to support this OS. In
other words, the installation
wizard has simply been switched to deny installation when it detects an
unsupported OS. In the
past, there was usually just an alert dialog cautioning against installing
under an unsupported OS
and I preferred this because I never found any problems going against the
caution; for example, I
ran ADT 2007 just fine on Windows XP SP1.
It didn't take very long before some smart
guy used Microsoft's Orca software to change the
ACA.msi file so it wouldn't deny the installation of ACA 2008 under Vista
64 but it's always a bit
of a pain to learn how to do stuff like that when that's not your cup of
tea. Below I will discuss a
simpler way to install and run ACA 2008 on Vista 64.
http://www.archidigm.com/lounge/architectural_desktop/general_tips/aca_on_vista_64.htm
Thank you for contacting Autodesk Support.
We have experienced a number of customer reports
regarding the install of AutoCAD Architecture 2008 on a 64-bit Operating
System. Development
decided to not allow installation on a 64-bit Operating System because the
QA team was not able
to fully test and certify the application to run in a 64 bit environment.
We do realize that users were able to
install previous versions of AutoCAD Architecture on 64 bit
systems. We are aware of the growing number of users who are upgrading
their machines to these
systems, and because of this demand our development team has provided us
with a workaround
for the issue. Attached you will find the files necessary to install your
product in a 64 bit environment.
The below installation instructions are
also provided in the ReadMe file:
1.
Install the latest .NET Framework (64 bit) from Microsoft on the
destination workstations.
2. Copy
the contents of the installation DVD to a local drive or network location.
3. In
the main install folder, rename the original ACA.msi and setup.ini files
to preserve them.
4. Copy
the provided replacement ACA.msi and Setup.ini files into the main install
folder.
5. Run
the installation/deployment procedure as normal.
It is very important to reiterate that this
is a workaround as development has not fully tested AutoCAD
Architecture 2008 in 64 bit environments. If you choose to implement the
workaround, you must be
aware that this will allow the product to be installed on a 64 bit system,
but if you experience crashes,
drawing corruption, or other abnormal behavior we may not be able to
provide aid in the troubleshooting
process. Our development team is working on a true 64 bit
application but cannot provide any further
details at this time.
AutoCAD® Architectural 2008,
with the modified installation files, not only installs without any
problems
but also runs about as expected. However, if I compare the speed
increase I usually experience on new
machines with how ACA 2008 feels on
my new XiComputer running Vista 64, it's a terrible disappointment.
Photoshop, on the other hand, screams.
The nVidia® GeForce 8800 with
640Mb DDR3 XXX/Superclock PCIe card is not currently supported by
Autodesk and I figure this has a lot to do with the performance
disappointment I am experiencing. The
only real slowness occurs in Shaded Modes (or Visual Styles) while
Orbiting. I expect to be doing more
research on tweaks that I can do to this video card to increase
performance in ACA and will report on my
progress next quarter.
I haven't had enough time with Vista 64 to
really say much about it but so far I do have one request for
Microsoft: I would like a single setting that turns off all the
crap. When I order an OS that has the word
"Business" (Vista 64 Business) associated with I would really like to see
an option to run it in a Business
mode where stupid things like digital-analog redundant clocks, moving
pictures, fades and transparencies
don't consume the resources I desperately need for Business Applications.
In time, I figure I will be able
to turn most of this stuff off but why do I have to spend my time looking
for all of those settings. It already
took me an hour to figure out that I had a bunch of Hidden Folders where
all of my Autodesk Content was
stored (hidden).
Vista 64 comes with two Program Folders:
"Program Folders" and "Program Folders (x86)". The reason
I mention this is that ACA will install under "Program Folders (x86)" and
that might be a problem for users
who try to migrate files and folders from one stand-along workstation to
another (the "x86" is a new path).
The reason for the two folders is that Vista 64 can run 32 bit software.
http://weblog.infoworld.com/stratdev/archives/2007/05/64bit_compatibi.html
It turns out that one of the
requirements for software to earn either the Works with Windows
Vista Logo or the stricter Certified for Windows Vista Logo is that the
software support x64
versions as well as 32-bit versions of Windows Vista. You would think from
Microsoft's
documentation that avoiding 16-bit components would be enough for most
applications to
run in the WOW64 emulator, but that doesn't seem to be the case in real
life.
I'm responsible for getting an
application certified as Vista compatible, and our lead tester
has found that just running this 32-bit application on 64-bit Vista causes
weird things to happen
on the desktop. Double-clicking on desktop icons opens their page
properties instead of
launching their applications. Some keyboard functions get reassigned. It
all goes back to
normal after a reboot, fortunately.
Unless someone can set me on
the right path, I'm going to have to debug the application
on a 64-bit Vista system to diagnose the problem. I wouldn't be at all
surprised if I had to
rebuild the application as 64-bit to fix all the problems.
Unfortunately, I don't
have even one 64-bit CPU in my office or at home: I have six desktop
systems, but the newest is a three-year-old system with a 3.2 GHz Pentium
4 with HT, and
the oldest is a ten-year-old system with a 450 MHz Pentium III. My oldest
daughter has a
Turion 64 X2-based laptop, but she lives 40 minutes away, and uses the
machine heavily.
Wenn
wir schon von Vista im allgemeinen abraten, dann umso mehr
von Vista 64bit, zumal hier nicht einmal Microsoft selbst in der Lage
scheint ein ServicePack und passende/fehlende Gerätetreiber zu
programmieren (Stand 7/2008) und auch namhafte Programme
(MS-Office, AutoCAD,...) erhebliche Probleme mit dieser Baustelle
haben...
Civil 3D 2007 & Windows
Vista
There have already been some users that have
asked the question
"Can Civil 3D 2007 run on Windows Vista?" Some have even gone
so far as to attempted it.
The answer is, No, NONE
of Autodesk's 2007 family of products run
on Windows Vista.
As it becomes necessary to replace new computers the issue of
operating systems must be addressed. But, everyone should be well
aware that Windows Vista is currently (January 29, 2007)
not an option
for Autodesk's production applications.Labels: News,
Other Software, Windows
Then there are the vendors who say Vista is
irrelevant to them and their
customers. Officials with Microsoft CRM rival Salesforce.com said they
have no plans to tweak their software-as-a-service offerings to take
advantage of Vista or its Internet Explorer 7 interface.
"Vista is completely the wrong approach,
from our perspective," said
Kendall Collins, senior vice president of marketing with Salesforce.com.
"We are not doing anything about Vista. We are ideologically opposed
to it. And we haven't heard much from our customers about IE 7. We are
not finding many people using it. We will support whatever our customers
demand."
Carl Howe
of Blackfriars Communications lists the following messages
from Vista that block your workday, an operating system that took
ten
thousand people five years to ship:* You must be logged in as administrator to change this
setting.
* Upgrade has been disabled.
* Windows is trying to determine why
Internet Explorer is not responding.
* To help protect your computer,
Windows Firewall has blocked some
features of this program.
* Genuine validation required for
Windows Vista. A properly licensed
copy of Windows Vista that has passed Microsoft Genuine validation
is
required to enable certain features and obtain non-security updates
and
product support.
* This installation is forbidden by
system policy.
Contact your system administrator.
He asks, This is the progress
we've made 30 years after the PC
revolution began? It is time for another worker
rebellion. Today's rebel
is wearing a Google T-shirt, carrying an Apple laptop and promoting
their
company from a Linux infrastructure they don't even own.
And for the new rebel generation
that has grown up with computers, they
see the Windows Vista PC, not as a tool that will help them build
their dreams,
but a barrier whose end user license agreements, restrictions on
content,
and closed development processes stand in their way.
Thank goodness we no longer need to
fear Microsoft.
With the recent release of Microsoft
Windows Vista, many of our customers have
inquired about our operating system support for AutoCAD and AutoCAD
LT.
Autodesk is pleased to announce that
AutoCAD 2008 and
AutoCAD LT 2008,
scheduled for a March release, are compatible with the 32-bit and
64-bit versions
of Windows Vista Home Basic, Home Premium, Ultimate, Business and
Enterprise.
In addition Autodesk will release an
update for AutoCAD 2007 and AutoCAD LT 2007
in the coming months that will add support for Windows Vista 32-bit
versions. Please
consult
www.autodesk.com\support for future updates on Windows Vista
support.
Wir werden also dieses
Jahr im April den Patch, diesesmal wahrscheinlich
auf DVD, wieder schön verpackt in einer ansonsten leeren Schachtel für ca.
400.-EUR als das langersehnte Update auf AutoCAD® LT 2008 kaufen
dürfen.
Die seit 10 Jahren in
LTplus und anderen Programmen bereits integrierten
Funktionen (Hochzahl, Kommaformat für Zahlen,...) werden wir wieder nicht
im neuen AutoCAD® finden - dafür aber so nützliche Zusatzfunktionen
wie das
neue MS-Vista-3D-Sudoku® endlich auch unter AutoCAD® LT
2008...
Name: Joachim Steiner
Thema: MS Windows Vista II
Welcome to
2007,
the year Microsoft becomes our Big Brother, telling us what we can
and cannot read and watch.
Peter Gutmann of the University of
New Zealand has documented ten reasons why Vista kills technological
advance. His 7,000-word paper,
A Cost Analysis of Windows Vista Content Protection, is sourced
from Microsoft and ATI documents, including the "Vista Content
Protection Specification." The ten reasons Vista will kill your
business include:
1. Disabling of Functionality
2. Decreased Playback Quality
3. Elimination of Open-source Hardware Support
4. Elimination of Unified Drivers
5. Denial-of-Service via Driver Revocation
6. Decreased System Reliability
7. Increased Hardware Costs
8. Increased Cost due to Requirement to License Unnecessary
Third-party IP
9. Unnecessary CPU Resource Consumption
10. Unnecessary Device Resource Consumption
Microsoft hopes you'll be so
distracted by the shiny user inteface that you won't notice it
slipping on the handcuffs.
If CAD vendors were to become even
more fearful of losing customers to competitors, I could see some of
them being desirous of utilizing Vista's DRM [digital rights
mismanagement] to go even further in locking up design files. The
effort could be spun along the lines of, oh, how about: "Trusted
Customers."
IPP [intellectual property
protection] is the new god over business, its name is
Janus, and Microsoft is the high priest.
Mike Elgan of Computerworld
gives you six reasons to not buy Vista:
Wait! Don't Buy Microsoft Windows Vista.
1 Thru 6
His six reasons for not
buying Vista are as follows:
#1. Vista Is Incomplete -- it
doesn't include all drivers needed for your computer.
#2. Vista Is Expensive -- at
US$399; higher elsewhere.
#3. Vista Wants a New PC --
your current computer's hardware is insufficient.
#4. Vista Is Time-Consuming
-- in installing and upgrading software and hardware.
#5. Windows XP Isn't Obsolete
-- Vista doesn't solve any existing problems. For example,
to run Autodesk software on Vista, you need to download
patches not needed for XP.
#6. Vista May be the Best
Reason Yet to Buy a Mac -- if you're going through the
hassle of changing operating systems anyhow, consider the
PC-based, Windows-compatible computers from Apple.
7 thru 10
Reason #7 comes from Toronto
Star's Law Bytes columnist,
Michael Geist, who
writes that
Vista's legal fine print raises red flags: The net
effect of these concerns may constitute the real Vista
revolution as they point to an unprecedented loss of
consumer control over their own personal computers. The
agreement ... [leaves] it to Microsoft to determine what
constitutes unwanted software.
Reason #8 comes from Beth
Snyder Bulik of AdAge, who reports on the comments of
analyst Roger Kay of Endpoint Technology Associates:
There won't be a PC sold anywhere in the world that doesn't
have Vista within six months. Clearly, the convicted
monopolist continues to strive for worldwide domination, and
has told analysts that's what it wants -- or else Mr Kay is
unaware of the larger computing landscape.
Reason #9 comes from Colin
Barker of CNET News.com:
Microsoft to audit your company's software licenses. You
are no longer innocent -- companies that refuse risk
having their details being handed to the Business Software
Alliance, which will execute follow-up interviews that could
result in fines and other penalties. Even if you have
paid for all the licenses you are using, Microsoft could
determine your firm should have more licences, and force you
to pay more to the convicted monopolist.
Reason #10 comes from Mary Jo
Foley of All about Microsoft. She asks a simple question:
Where are
the killer apps?
Microsoft reports that the following features will be
found in AutoCAD 2008:*
Completely developed using VS.NET.
* Uses the Search, Thumbnail, and properties features of
Vista.
* Integrates completely with Office 2007.
* Embraces the new Direct3D *koff* standard.
Only some basic Vista features
are supported by AutoCAD 2008: The new AutoCAD 2008 was
built to benefit from some basic but important features of
Windows Vista. A footnote further limits functionality:
Some product features are only available in certain
editions of Windows Vista and may require advanced or
additional hardware.
(Why "leaked"? These features
were described at Autodesk University last December, but
journalists were restricted to reporting these features as
being in some "future" release of AutoCAD. I s'pose Microsoft
is big enough to withstand an NDA lawsuit from Autodesk.)
In comment on a related post,
"Ballenger Motorsports" links to Web sites at
SolidWorks and
Tom's Hardware, which show Vista running CAD applications
much slower than XP.
How much slower?
Pro/Engineer runs some 85% slower. UGS NX runs 98%
slower. Maybe that's why PTC wasn't whooping up Vista at the
media event earlier this month.
As can be expected elsewhere,
SolidWorks also notes that some features stop working with
Vista, such as MoldflowXpress and MDT translator.
This dismal performance
explains why Microsoft's half-billion-dollar marketing
campaign consists of feel-good expressions -- instead of facts
-- like the Gatesian comment at yesterday's launch event:
"This 'wow' thing is a great way of describing what we've got
here."
Wow
It's all about the wow. Wow.
Perhaps 'wow' is an abbreviation for "worse or worser."
I don't want wow. I don't want
a shiny user interface that sucks CPU cycles away from my apps
doing real work in earning me a living. I don't want to pay
$399 for worse.
As Wendys used to ask in the
80s, "Where's the beef?"
I run into
this report by Pfeiffer Consulting on Windows Vista vs. XP and
Mac OS X that among other things mention mouse precision.
Something that every CAD user knows how important it is.
As far as Windows Vista was
concerned, it was important to conduct the necessary benchmarks
to compare the new release with currently installed versions of
Windows. In the light of the results, the core recommendation
coming out of this research is simple: before deciding on an
upgrade to Windows Vista, it seems wise to conduct thorough
productivity analysis in a concrete workflow situation to see if
User Interface Friction here would negatively impact overall
efficiency. This is particularly true in creative industries
such as design, publishing and photo retouching, where mouse
precision is a major concern. Overall, Mac OS X remains the most
fluid environment of the three systems tested.
Mouse precision is obviously
essential for any task where precise positioning of the cursor
is essential this is the case in graphic design, CAD,
retouching, page layout and web design, among others.
The result below is according to
the test report not hardware related.
|
Name:
Robert Fürst
Thema: MS Windows Vista III - Dunkle Zeiten...
"Alle Werkzeuge für die digitale
Unterhaltung erobern sich zunehmend einen Massenmarkt", sagte
Microsoft-Mitbegründer Bill Gates zum Auftakt der Consumer
Electronics Show (CES) am Mittwochabend (Ortszeit) in Las
Vegas. Dieser Trend werde sich in diesem Jahr weiter
beschleunigen. Immer mehr Menschen wollten auf ihre Musik,
Bilder, Filme und Videos von den verschiedensten Geräten aus
zugreifen können. Dafür spiele Software als verbindendes
Element eine zunehmend zentrale, Plattform übergreifende
Rolle.
Ausblick auf Vista
Erstmals gab Gates vor einem
großen öffentlichen Publikum Ausblicke auf das für die zweite
Jahreshälfte angekündigte neue Betriebssystem Windows Vista.
Mit neuen Internet-Angeboten für Musik und Videos will
Microsoft die Vorherrschaft von
Apple auf dem lukrativen Markt brechen. Und für den
"Kinoabend" zu Hause kündigte Gates einen DVD-Player im neuen
Filmformat HD (High Density) von Toshiba an, der mit
Microsofts Windows Media Center Software bestückt ist. Über
interaktive Menüs lassen sich während der Vorstellung Infos
über die mitwirkenden Schauspieler abfragen oder Kommentare zu
den Filmsequenzen einblenden.
Windows Vista, schon seit
Ewigkeiten unter dem Codenamen Longhorn angekündigt, soll Ende
2006 das Betriebssystem Windows XP nach fünf Jahren ablösen.
Gates demonstrierte, wie der Nutzer künftig auf einem komplett
neu gestalteten Design zum Beispiel in Dateien oder
Internetseiten in dreidimensionaler Ansicht blättern kann.
Über eine seitlich an der Benutzeroberfläche angebrachte
"Sidebar" lassen sich Informationen wie Nachrichtenticker,
eine Uhr oder ein Suchfenster platzieren. In Sekundenschnelle
soll Vista auch große Datenbestände, zum Beispiel die eigene
Fotosammlung, nach Stichworten durchsuchen.
Neuer Anlauf bei der Musik
Für die Darstellung in einer
digitalen Dia-Show soll Vista auch zwischen Stand-Fotos und
kleinen Filmen keinen Unterschied mehr machen. Einen weiteren
Anlauf im lukrativen Internet-Musikmarkt unternimmt Microsoft
mit einem starken Partner. Noch in diesem Jahr werde der
gemeinsam mit dem Musiksender MTV konzipierte Musikservice
URGE an den Start gehen, kündigte Gates an.
"URGE ist von Musikfans für
Musikfans programmiert worden." Nutzer könnten Songs aus einem
Bestand von rund zwei Millionen Titeln einzeln kaufen oder wie
etwa beim Verkaufsmodell von Napster über ein monatliches Abo
beziehen. Anders als die Konkurrenz will Microsoft-Partner MTV
in seinem Dienst auch zusätzliche Informationen etwa über die
Künstler oder Rezensionen zu einzelnen Stücken anbieten. URGE
soll in Microsofts Windows Media Player integriert werden und
im ersten Halbjahr 2006 für Windows XP sowie für
Nachfolge-Betriebssystem Windows Vista verfügbar sein. Über
geplante Preismodelle gab Gates keine Einzelheiten bekannt.
Quelle:
http://www.heute.de/ZDFheute/inhalt/16/0,3672,3265680,00.html
Name: Ariane Bertoldi
Thema: Vista IV = Windows 7 ?
Nach der Installation
lädt Vista täglich und automatisch vermeintlich wichtige Patches von
Microsoft auf Ihren Rechner.
Dies tut es ungefragt und auf Ihr Risiko. So werden laufend ganze
Netzwerke lahmgelegt, weil Microsoft mit einem
solchen Patch den einen Fehler beseitigen möchte, dabei aber meist
einen neuen weit grösseren einbaut...
Nun hat Microsoft auch
wieder den Support für Windows XP bis 2012 verlängert, dieses
weiterhin für die aktuellen
Mini-Notebooks empfohlen und das neue Windows 7 für Anfang 2010
angekündigt. Lesen Sie dazu auch den
Artikel in der
WELT AM SONNTAG - hier ein Auszug:
Microsofts
Windows-Manager Steven Sinofsky sah sich auf der Entwicklerkonferenz
des Konzerns diese Woche zu einem ungewöhnlichen Schritt gezwungen:
Er hat sich für die "Probleme und Enttäuschungen" entschuldigt, die
das Betriebssystem Vista verursacht habe. Tatsächlich klagen
Vista-Anwender in zahlreichen Internet-Foren über Mängel der
aktuellen Windows-Version, und Konkurrent Apple macht sich über
Vista in Werbespots lustig.
Um seine langjährigen Kunden zu
beruhigen, hat Microsoft der Öffentlichkeit das Nachfolgesystem
Windows 7 präsentiert. Die siebte Version der seit den 80er-Jahren
entwickelten Betriebssysteme für Windows-PCs ist deutlich schlanker
als Vista.
Einige Programmierer haben die
vorläufige Version schon ausprobieren dürfen und zeigten sich in
Foren begeistert von der Stabilität der Software - das war nicht
immer die Stärke der Microsoft-Systeme
Ein Grund ist, dass Microsoft nur
noch Funktionen einbaut, die auch tatsächlich stabil laufen. Nach
und nach wird Microsoft die Software verbessern. Bei Vista dagegen
ist fast alles neu. Dadurch liefen viele frühere Anwendungen nicht
mehr. Bei Windows 7 wird Microsoft sogar darauf verzichten, Outlook
Express und MovieMaker zu installieren. Die aktuellen Versionen
können sich die Nutzer stattdessen von Microsofts Online-Plattform
Live holen.
Noch gibt es Windows 7 nur als
Vorstufe zur Testversion, daher fehlen viele Funktionen. Anfang
kommenden Jahres wird die Testversion erwartet. Drei Jahre sollte
Vista eigentlich am Markt sein, bis der Nachfolger angeboten wird.
Gerüchten zufolge will Microsoft-Chef Steve Ballmer Windows 7 jedoch
schon im kommenden Jahr präsentieren.
Herstellerzertifizierung ?
Die sog. Herstellerzertifizierung
entspricht den kostenpflichtigen "Gelben Seiten für
Windows-Programme", d.h. hier wird lediglich eine kostenpflichtige
Programmhersteller-Datenbank abgefragt. Die sporadisch beim Beenden
von Programmen auftauchende Vista-Meldung "Programm funktioniert
nicht mehr" bedeutet lediglich, daß das Programm schnell und dennoch
sauber beendet wurde, dies allerding bevor die langsame
Benutzerkontensteuerung es einer ausgiebigen Prüfung unterziehen
konnte. Mit anderen Worten verlangsamt und verkompliziert die
Benutzerkontensteuerung die Arbeit lediglich, indem kostenpflichtige
Zertifikate ohne jede Aussagekraft laufend geprüft werden und dies
ohne dafür mehr Sicherheit zu bieten.
Name: Ariane Bertoldi
Thema: Windows 7 wird schon im Oktober 2009 fertig ?
Nun wird Windows 7 doch schneller
fertiggestellt um die verärgerten Vista-Anwender
zu beruhigen, aber :
Installationen unter
Vista & Windows 7 NICHT in C:\Programme !
Installieren Sie
Programme unter Vista/Windows 7 in ein beliebiges Verzeich-
nis wie z.B. "C:\Anwendungen" oder "X:\Programme" um es sinnvoll auch
ohne
Administratorrechte nutzen zu können. Installieren Sie Programme
unter Vista und
Windows 7, wegen des sogenannten Vista/Windows 7 -
ProgramFile-Bug, auf keinen
Fall in einen der speziellen Windows-Unterordner C:\Programme bzw.
C:\Program Files.
Leider hat nun auch Windows 7 den alten
Vista-Bug bezüglich des Verzeichnisses
"C:\Programme", dessen Inhalte durch die hier völlig unsinnig
überzogene Benutzer-
kontenverwaltung auf read-only (schreib-geschützt) gesetzt werden.
Dadurch können
Programme nicht mehr fehlerfrei ausgeführt werden, weil Microsoft sie
hindert Ihre
Anwenderdaten z.B. in einer *.ini zu speichern oder überhaupt Daten
dort z.B. in
einem Projektverzeichnis abzulegen.
Nur wenn ein in "C:\Programme" installiertes Programm als
Administrator gestartet
wird, tritt dieser Fehler von Vista /Windows 7 meist nicht mehr auf.
Der
Vista/Windows 7 -
ProgramFile-Bug wird deshalb am saubersten umgangen,
indem man NICHT in das Windows-Verzeichnis "C:\Programme" installiert,
sondern in ein beliebiges anderes Verzeichnis, wie z.B. C:\LTplusCAD
(wie bei
unserem Setup bereits vorgegeben).
Natürlich kann das vorgegebene
Verzeichnis beliebig umbenannt oder auf eine andere
Partition gesetzt werden. Sie können Programme, die auch noch
xp-kompatibel sind,
d.h. wie unser LTplus auch weiterhin unter allen Windows-Varianten
laufen, auch in
beliebige Unterverzeichnisse installieren, wie z.B.:
D:\Applikationen\LTplusCAD.
Sie sollten Ihre mehrere tausend Euro
teuren Programme, generell eben NICHT in das
Microsoft-Unterverzeichnis C:\Programme oder C:\Program Files von
Vista/Windows 7
installieren. Der aktuelle Strassenpreis von Windows 7 Pro beläuft
sich schliesslich
auf gerademal 100.- €. Die Version Windows 7 Starter wird bereits für
15.- € in den
Markt gedrückt...
s.a.: Vista/Windows 7 - ProgramFile-Bug
http://support.microsoft.com/kb/969986
Pannenhilfe -
Zugriff auf C:\Programme funktioniert nicht
Sowohl Vista als auch Windows 7 teilen
sich ein gemeinsames Problem, das insbeson-
dere Anwender stören dürfte, die auch bei der Dateiverwaltung mit der
Tastatur arbeiten:
Die Eingabe von „C:\Programme“ in der
Adressleiste des Windows-Explorer und ein an-
schließender Druck auf die Eingabetaste führt nicht etwa zu dem
gewünschten Verzei-
chnis, sondern lediglich zu dem Hinweis „Auf C:\Programme kann nicht
zugegriffen wer-
den. Zugriff verweigert.“ Dieses Problem tritt angeblich überwiegend
bei der deutschspra-
chigen Version von Vista bzw. Windows 7 auf -
http://www.windows-secrets.de/
Hintergründe
Den meisten dürfte aus
Vorgängerversionen noch die Option “Geschützte Systemdateien
ausblenden (empfohlen)” in den Ordneroptionen bekannt sein. In Windows
7 und auch
schon Vista führt dies dazu, dass man eine Reihe mehr an Ordnern
(Verknüpfungen) im
Explorer zu sehen bekommt.
Allerdings hat man auf diese (vermeintlichen) Ordner selbst mit
administrativen Rechten
keinen Zugriff, erhält ferner eine Fehlermeldung "Zugriff verweigert".
Hierbei hilft das Ändern der erweiterten NTFS-Zugriffsberechtigungen
des geschützten
Ordners, für welchen auf "Jeder" eine Verweigerung der Auflistung des
Ordnerinhaltes
gesetzt ist. Fragt sich, wofür?
So ist z.B. auch unter Windows 7 so, dass es alte Ordner-Strukturen
wie noch zu XP-
Zeiten nicht mehr gibt. Programme wurden damals “lokalisiert” unter
C:\Programme ab-
gespeichert, mittlerweile werden sie in jeder Sprache unter
“C:\Program Files” abgelegt.
Um eventuell auftretende Inkompatibilitäten mit Anwendungen zu
vermeiden, die den
alten Pfad noch “hart kodiert” haben.
Es handelt sich bei diesen Ordnern also nur um virtuelle Ordner, um
sogenannte NTFS-
Links, die nichts anderes machen, als z.B. im Fall von “C:\Programme”
auf “C:\Program
Files” zu verweisen.
Diese "Technik" kommt auch in anderen
Bereichen zum Einsatz: So wird das bislang
verwendete Verzeichnis "C:\Dokumente & Einstellungen" zu "C:\Users"
umgeleitet.
Beim Windows-Explorer bringt 'Als
Administrator ausführen' auch nichts, weil der nicht
als Benutzer und gleichzeitig als Admin ausgeführt werden kann.
Lösung
Programme unter
Vista & Windows 7 NICHT in das Microsoft-Unterverzeichnis
C:\Programme oder C:\Program Files installieren, sondern in ein
beliebiges an-
deres wie z.B. "C:\Anwendungen" oder "D:\Programme".
Name: Steve Balder
Thema:
Benutzerkonten-Kontrolle = UserAccount-Control
Der folgende Beitrag könnte
vielleicht einige Rätsel erklären:
Stellt man für ein beliebiges
Programm die Konfiguration auf "Als Administrator
starten..." fragt Windows dennoch bei jedem Start nach ob man den
Programm-
start tatsächlich zulassen möchte.
Die sog. Benutzerkontensteuerung
sollte doch wohl eigentlich die Viren-Sicher-
heit erhöhen, indem der verändernde Zugriff (Infektion) von Dateien
abgeblockt
wird. Dies leistet sie leider nicht, sondern sie kontrolliert, trotz
unserer Anwender-
vorgabe bezügl. eines Programmstarts, ob wir diesen tatsächlich
zulassen wollen.
Scheinbar vertraut Microsoft den, von
der Benutzerkontensteuerung gespeicherten
Anwender-Eingaben nicht, oder ist sich nie sicher, ob hier ein
Anwender oder ein
Virus ein Programm startet.
Man könnte hier auch vermuten, daß es
sich bei der Bezeichnung "Benutzerkonten-
Steuerung" um einen Übersetzungsfehler handelt : User Account
Control müsste
hier wohl richtigerweise
Benutzerkonten-Kontrolle heissen.
Einzige Abhilfe um die lästigen
Rückfragen los zu werden wäre hier, wie schon bei
Vista ( = Windows 6.x ), die Benutzerkontensteuerung abzuschalten,
was hin-
sichtlich der vermeintlichen Sicherheit wohl kaum einen Unterschied
ausmacht,
schliesslich hat man noch die Firewall und hoffentlich einen
aktuellen Virenscanner.
Weitere Links zu
MS-Vista® finden Sie auch noch weiter oben im AI-Forum...
|
Name: Ekkehard
Molsen-Zielke
Thema: Sketch Up &
MS Windows Vista
Liebe Kollegen,
ich habe noch eine Frage. Und zwar habe ich
mir auch Sketch Up und Ihr Plugin heruntergeladen.
Ist auch alles sehr schön und funktioniert sehr gut. - Nur kann ich das
deutsche Tutorial und den
Ordner "Shapes II" nicht finden. Was mache ich da falsch? - Vielen Dank
für Ihre Hilfe!
Übrigens habe ich Sie bereits einmal
angemailt bzgl. Problemen mit Vista und LTplus. Eine Erfahrung
kann ich weitergeben. --> Wenn ich das Zeichenprogramm als Administrator
öffne (das kann man mit
einem Rechtsklick auf das Startsymbol und dann über Eigenschaften fest
einstellen) habe ich bisher
keine Probleme (z.B. mit dem Renderer explore-3d) mehr gehabt.
Der in Vista fehlende hpgl-Drucker ist
ja durch die pdf2dxf-Schnittstelle bestens ersetzt und so läuft
LTplus jetzt einwandfrei mit Windows Vista.
Mit besten Grüßen
Ekkehard Molsen-Zielke
Sehr geehrter Kollege,
das Tutorial finden Sie unter dem
Download-Link von sketchUP:
http://www.ltplus.de/SketchUP01.htm
unter Tools-Window-Components finden
Sie die shapesII
Mit freundlichen Grüßen
Gerd Menge
Name: Bernd Wengert
Thema: AutoCAD 2008 vs. 2009
Besser werden die aktuellen kommerziellen AutoCADs anscheinend nicht mehr,
beim Update erhält man nur noch mehr Gimmicks, wie jetzt die ungewohnten
MS-Ribbons. Gut, daß LTplus auch AutoCAD LT 2009 wieder in den Griff
bekom-
men hat.
LTplus optimiert die
AutoCAD/LT-Arbeitsoberfläche, d.h. obwohl alle relevanten
Befehle von AutoCAD auch weiterhin vorhanden sind, ist der Arbeitsbereich
an
die bauspezifischen Bedürfnisse professionell angepasst bzw. maximiert.
Sollten Sie die AutoCAD
2009-Gimmicks, wie z.B. die 'Lese-Bändchen' (Ribbons)
nutzen wollen, obwohl Ihnen dann kaum noch Zeichenfläche übrig bleibt,
dann laden
Sie über die Funktion 'Arbeitsbereich (CUI)' die alte AutoCAD-CUI-Datei
zusätzlich
hinzu. Nach einem Neustart von AutoCAD können Sie dann auch die 'Ribbons'
benutzen. Bei Nutzung der sog. 'Arbeitsbereiche' wurden Ihre
LTplus-Erweiterungen
bisher durch die amerikanischen und damit unbrauchbaren Standard-AutoCAD-
Funktionen ersetzt. Diese 'Arbeitsbereiche' wurden mittlerweile ebenso wie
die sog.
'Info-Palette' von Autodesk selbst als unsinnig erkannt und in Version
2009 wieder
zurückgenommen.
Habe dennoch interessehalber
mit der CUI experimentiert:
Auch unter LT 2009 ist das
CustomUserInterface (CUI) von AutoCAD LT noch
nicht ausgereift und instabil, deshalb arbeitet LTplus auch weiterhin mit
den
stabilen MNUs. Wenn Sie dennoch die acadlt.cui hinzuladen möchten, dann
tun Sie dies immer schrittweise. D.h. speichern Sie den aktuellen Arbeits-
bereich, starten Sie LT neu, laden Sie nun die gewünschten Elemente aus
der
acadlt.cui (aber nicht zu viele auf einmal), speichern Sie den aktuellen
Arbeitsbereich erneut, starten Sie LT neu, usw.
Die acadlt.cui finden Sie nur mit einem unabhängigen DateiManager, wie dem
im LTplus-Werkzeuge-Menü, weil AutoCAD/LT 2009 den Pfad zu Ihren
Anwendungs-
daten, ebenso wie Vista vor Ihnen verbirgt. Sie finden die acadlt.cui dann
unter:
C:\Dokumente und Einstellungen\LT Plus\Anwendungsdaten\Autodesk\AutoCAD LT
2009\R14\deu\..
Installation unter MS-Vista
Bei der Installation unter MS-Vista wird
dieses von AutoCAD LT 2010 massiv
runderneuert. Leider werden dabei, bekannte
Fehler, wie z.B. die nicht mehr automatisch aufrufbaren PullDown-Menüs,
nicht beseitigt, sondern meist erneut eingebaut.
Preis
Ein Update-Preis von ca. 700.-€ für die
unerlässlichen Bug-Fixes der Version 2009 und nur einen interessanten
neuen Block-
Befehl, erscheint uns überzogen, zumal das neu eingeführte Datenformat
DWG-2010 von Vorgängerversionen nicht mehr
lesbar ist. Aktuell ist anzumerken, daß uns bereits mehrere Kollegen
informiert haben, daß Autodesk-Händler mittlerweile
aus obengenannten Gründen ein Downgrade von
AutoCAD LT 2010 auf
AutoCAD LT 2008 via Subscription anbieten - s.a.:
http://www.cadforum.cz/cadforum_en/qaID.asp?tip=6476
http://discussion.autodesk.com/forums/message.jspa?messageID=6121801
http://www.blog.cadnauseam.com/2008/03/27/autocad-2009-putting-things-back-to-normal/
How to
Downgrade AutoCAD LT 2010 to
2008 ?
There are
situations where you would need an Autodesk CAD application in an older
version than the version you currently
own - just for a specific project (external job, completing an older
project, etc.). In these cases you can use the enhanced
license conditions you get with the Subscription program.
One of the
advantages of the Autodesk
Subscription program is the right to use older versions (up to 3
versions older release)
of the CAD application you own (e.g. if I own
AutoCAD Mechanical 2009, I can also use Mechanical 2006).
This applies even
when you have never owned that particular older version. If you do not
have it, you can download it from your Subscription
Center and claim a separate serial number from Autodesk. Such older
versions cannot be used to increase the total number
of the licenses you own - you cannot use them concurrently to your current
license (e.g. for another user or computer). This
right to use older versions is in effect only for the period of validity
of your Subscription contract (renewable). Subscription
terms may vary in individual regions and countries.
AutoCAD 2010 für Architekten und Ingenieure
(ISBN 978-3-8266-5562-3) 2009 by Verlagsgruppe
Hüthig Jehle Rehm GmbH, Heidelberg
http://www.mitp.de/imperia/md/content/vmi/5562/9783826655623_leseprobe_02.pdf
Name:
Gerd Wallner
Thema: ProgeCAD 2008 vs. 2007
ø ProgeCAD-Release 8.0.18 und höher...
Wir haben ProgeCAD in Zusammenarbeit mit Progesoft wieder
kompatibel gemacht, d.h. alle nachfolgenden Hinweise zu den
verunglückten ProgeCAD-Zwischenreleases gehören erstmal ab
ProgeCAD 8.0.18 der Vergangenheit an...
Anzumerken bleibt, daß
LTplus architektur jetzt auch wieder
auf dem kostenlosen ProgeCAD® Smart! FREE läuft.
Name: Sylvia Birke
Thema: ProgeCAD 2008 vs. 2007
Zwar nutzt progeCAD 2008 statt des soliden IntelliCAD-2000-Kernel den
"aktuelleren"
Version 6.4, aber beispielsweise bringt die Version progeCAD 2008 nur zwei
neue
Befehle gegenüber der Version 2007:
_find
_.ecwregen
Deren Funktionalität ist in LTplus aber bereits seit Version 2000
enthalten...
Ansonsten wurden von Progesoft nur noch zwei Icons vergessen, die man aber
über
Toolbars-Anpassen leicht einfügen kann. Weitere Anmerkungen finden Sie im
Programm
unter dem Menüpunkt ProgeCAD.
Das aktuelle ProgeCAD-Zwischenrelease 8.x (s.u. ProgeCAD-About) hat leider
einige
massive Fehler. Schalten Sie hier das ProgeCAD-FlyOverSnapping in den
ProgeCAD-
Einstellungen ab, sonst werden Standardzeichenfunktionen wie die
parametrisierte
Linie oder das Rechteck nicht ausgeführt.
ProgeCAD hat in diesem Schnellschuß auch versucht die Verwendung von
Blöcken zu
revolutionieren, leider mit dem Ergebnis, daß diese nur noch von der
ProgeCAD-ALE-
Verwaltung verwendet werden können. Als Abhilfe fügen Sie Blöcke besser
über
Block-Symbole ein. Alternativ können in der ALE aber auch neue Dias (Make
Snap-
shots) erstellt werden, die dann von der ALE auch wieder angezeigt werden.
Auch andere oder einfachste in LISP
selbstgeschriebene Applikationen, die ebenso
wie LTplus bei den bisherigen ProgeCAD-Versionen wunderbar funktioniert
haben
versagen nun plötzlich unter ProgeCAD 2008. Wie in den kommerziellen
IntelliCAD-
Foren nachzulesen ist liegt dies daran, daß die kommerziellen
IntelliCAD-Anbieter
unsinnigerweise den soliden IntelliCAD-2000-Kernel erweitern, sodaß
darunter irgend-
wann auch die teuren kommerziellen AutoCAD-Applikationen laufen sollen.
Der Preis
für diesen "Fortschritt" sind die fast wöchentlich erscheinenden
ProgeCAD-Patches,
die man an der laufend steigenden Versionsnummer 8.0.1 bis 8.0.12 ablesen
kann.
Solange diese Baustelle besteht, kann ich nur zu ProgeCAD 2004-2007 oder
besser
gleich zu LTplus intelliCAD 2008i oder der LTplus architektur 2008i
StandAlone raten.
Insgesamt ist ProgeCAD 2008 i.Vgl. zur Version 2007 ein echter Rückschritt
was die
Qualität anbelangt und dies obwohl es nichts neues vorzuweisen hat.
Machen Sie es also wie auch bei MS-Vista: fordern Sie von Progesoft ein
Downgrade
auf die brauchbare Version ProgeCAD 2007...
Name: Robert Fürst
Thema: ProgeCAD 2008 vs. 2007
Hatte in den letzten Tagen ein längeres
Telefonat mit einem Kollegen, der wohl
auch nach der Devise "neuer ist immer besser..." auf das neue ProgeCAD
2008
umgestiegen ist. Leider ist der Kollege mangels Erfahrung eben nicht in
der
Lage das wirkliche Problem, so wie es die Kollegin Birke beschreibt, zu
über-
blicken und beileibe nicht fähig es schnell zu lösen.
Habe mir am Wochenende auch mal selbst
die aktuelle Version von ProgeSmart
(Release 8.0.11) heruntergeladen. Im Gegensatz zur nochmals aktuelleren
Version
ProgeCAD 2008 (Release 8.0.12) lief LTplus und auch andere
Applikationen, wie
McNeel's DosLIB, auf ProgeSmart ohne grössere Probleme.
Unter ProgeSmart waren wie Kollegin Birke
beschreibt, nur ein paar Handgriffe
nötig. Aber bei der aktuelleren Version ProgeCAD 2008 (Release 8.0.12)
verlor
auch ich schnell die Lust. Da trifft besagten Kollegen, auch wenn dieser
noch
so unerfahren ist, wohl kaum die Schuld. Hier wäre vielmehr Progesoft
gefordert,
statt der laufend erscheinenden Zwischenreleases, endlich eine
ausgereifte
Version zu liefern. Bis dahin sollte man besser beim weiterhin
angebotenen
ProgeCAD 2007 bleiben.
Da sich die Fälle in nächster Zeit wohl häufen werden, weil ProgeCAD und
auch
andere kommerzielle Anbieter sich scheinbar panisch, im Wochenrhythmus,
mit
einem "neuen" IntelliCAD gegenseitig überbieten möchten, sollten wir uns
in der
ArchitektenInitiative e.V. überlegen, ob wir Progesoft überhaupt noch
unterstützen
sollten.
Schliesslich haben wir mit unserem
eigenen LTplus IntelliCAD ein ausge
reiftes deutsches Programm und es sicher nicht nötig mit der Marketing-
Strategie des altbekannten "schneller,höher,weiter" zu konkurrieren.
Name: Gerd Baumann
Thema: Werkplanung
Hallo Kollegen!
Kann das Programm z.B. auch 2-schalige Wände kreisförmig mit
Fenstern in 3D-Darstellung erstellen.
Wie sieht es mit weiterführenden Modulen, z.B. Gauben & Treppen,
aus ?
mfG Gerd Baumann
Name: Ariane
Bertoldi
Thema: Werkplanung, 2-schalige Wände,
zus.
Module (Gauben & Treppen)
Sehr geehrter Kollege,
ja, entsprechend Ihren Fähigkeiten können Sie mit den
allgemeinen Zeichen- und Editierfunktionen auch diese
Werk- und Detailzeichnungen darstellen.
Spezielle Module sind dazu nicht
erforderlich, und auch
wenig sinnvoll, weil wie die Erfahrung zeigt, hier die
individuellen und fachmännischen Lösungen des jeweiligen
Architekten und Ingenieurs gefragt sind - hier versagen, die
kommerziellen von Programmierern erdachten Lösungen...
Mit freundlichen Grüßen
Ariane Bertoldi
Name: mic
Thema: linux-version
wie wär's mit 'ner linux-version (a la bricsnet) und einer
star-/open-office anbindung für ltplus-bau ?
Mail: m2@freenet.de
Name: Ariane
Bertoldi
Thema: linux-version
Sehr geehrter Kollege,
auf Ubuntu zusammen mit Wine
läuft LTplus architektur 2007i
bereits.
Es sind nur kleinere Anpassungen
nötig, die ein versierter Linux-Anwender
problemlos umsetzen kann.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Robert Fröhler
Thema: linux-version
Sehr geehrtes Hotline Team,
ich würde LTPlus gerne unter Linux wine oder CrossOver installieren.
Das verlief bisher erfolglos. Kennen Sie einen Trick hierzu?
Viele Grüße
Robert Fröhler
Name: Ariane Bertoldi
Thema: linux-version
Sehr geehrter Kollege Fröhler,
auf Ubuntu zusammen mit Wine
läuft LTplus architektur 2007i
bereits - welches Linux Sie nutzen
haben Sie vergessen mitzuteilen...
Es sind nur kleinere Anpassungen
nötig, die ein versierter Linux-Anwender
problemlos umsetzen kann, deshalb hier
zunächst nur die wichtigsten Tips:
- wir gehen von einer Installation auf
Ubuntu aus, da man sich bei der Vielzahl
der Distributionen hier erstmal festlegen
sollte.
- nach der Installation startet man LTplus
zunächst über die Wine-Konsole, weil hier
etwaige Fehlermeldungen zu Linux angezeigt
werden, z.B. war es bei der letzten Ubuntu-
Wine-Kombination nötig in der xorg.conf drei
Einträge zur Maus und Grafik zu ändern damit
LTplus startete.
- unbedingt nötig ist auch wg. der Maus die
3D-Beschleunigung, d.h. der aktuelle Linux-Treiber
der jeweiligen Grafikkarte von der Herstellerhomepage.
- durch Recherche im Ubuntu-Wiki war bisher jedes Problem
zu umschiffen, natürlich bis auf OpenGL (ist in Wine noch
nicht vollständig implementiert).
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Robert Fröhler
Thema: linux-version
Sehr geehrte Frau Bertoldi,
ich nutze momentan die OpenSuse10.2 Distribution mit Wine und bin
noch
nicht so versiert, würde aber trtzdem mein System auf Linux
umstellen.
Deshalb habe ich noch einige Fragen.
Welche .exe ist die richtige um LTPlus zu starten?
Welche Einträge sind in der xorg.conf zu ändern?
Vielen Dank
Robert Fröhler
Name: Robert Fürst
Thema: linux-version
Sehr geehrter Kollege,
da werden Sie sich erstmal einarbeiten müssen.
> Welche .exe ist die richtige um LTPlus zu starten?
das Programm natürlich - wie unter Windows!
> Welche Einträge sind in der xorg.conf zu ändern?
ist wie beschrieben von Distribution zu Distribution
verschieden und wird von der Wine-Konsole zurückgemeldet.
Nutzen Sie als erstes die Community um die EDV-Grundlagen
zu erlernen, dann können Sie sich gerne Ende nächster
Woche wieder melden - wir helfen Ihnen dann unter
Ubuntu-Feisty... weiter.
Sicher können Sie dann die entsprechenden Änderungen
auch auf Ihrer Distribution umsetzen.
Vielen Dank für Ihr Interesse.
Mit freundlichen Grüßen
Robert Fürst
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail Hotline@LTplus.de
Name: Alfred Lenz
Thema: LTplus unter Linux-Ubuntu-Wine
> LTplus unter Kubuntu 7.04 Feisty
>
> als erstes überprüfen ob die 3D -Beschleunigung funktioniert,
> für Ati Karten ist der freie Xorg-Treiber "radeon" der Richtige.
>
> Das Vorhandensein der 3D-Beschleunigung kann mit in einem
"Terminal"
> mit dem Befehl
> "glxinfo | grep rendering"
> Ausgabe: "direct rendering: Yes"
> überprüft werden.
>
> Wine aus den Paketquellen installieren
>
> Erster Aufruf von Wine über "K-Menü" "Einstellungen" "Wine
Configuration"
> Windows Version auf "Windows 98" setzen "Anwenden" klicken und
"OK"
>
> Legen Sie die Ltplus-CD ins Laufwerk und warten Sie bis sich
Konqueror
> mit dem CD-Inhalt öffnet.
>
> Navigieren Sie zur "setup - INSTALLATION.exe" Rechtsklick mit der
Maus
> darauf, "Öffnen mit ..." anklicken,
> in das Dialogfeld tippen Sie "wine" ein (selbstverständlich ohne
> Anführungszeichen) und klicken auf "OK".
>
> Der Rest der Installation läuft wie unter Windows ab.
>
> Nach Abschluß der Installation müssen Sie folgende Schritte
durchführen.
> Mit einem Dateimanager in das Verzeichnis
> ".wine/drive_c/LTplusV7/LTTools/Windows/No_IE9x" gehen
> und die Datei "msvcirt.dll" ind das Verzeichnis
> ".wine/drive_c/windows/system32" kopieren.
>
> Öffnen Sie eine Konsole, wechseln Sie in das Verzeichnis
> ".wine/drive_c/LTplusV7" mit dem Befehl
> "cd .wine/drive_c/LTplusV7" und starten sie Ltplus mit folgenden
Parameter
> "wine icad.exe ltsetup.scr"
>
> Durch die ständigen Fortentwichlung von Linux und in diesen Fall
von
> Xorg und Wine ist ein Anpassen der xorg.conf nicht mehr nötig.
Name: Bernd Ahlmann
Thema: LTplus unter Ubuntu 8
Unter Ubuntu 8 ist die
Installation am einfachsten
und hier funktioniert auch der 3D-Modeller dank
Wine 1.0 problemlos :
1. Installation unter Wine
2. Inhalt von \LTplus\LTTools\MFC_Ubuntu_Wine\Wine in Wine\Windows
kopieren
3. und LTplus starten...
Bernd Ahlmann
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail Hotline@LTplus.de
Name: Robert Fürst
Thema: Windows CAD unter Linux allg.
Linux ist meines Erachtens generell nur
für versierte Computernutzer
geeignet, bei diesen interessierten Anwendern stellt sich die Frage
nach der Lauffähigkeit von Windowsprogrammen im allgemeinen nicht.
Zu CAD-Systemen unter Linux i.V.m Wine
oder einer Virtualisierung ist
lediglich anzumerken:
- ob LTplus läuft unter der jeweiligen Linux-Variante läuft kann von
einem
versierten Linux-Anwender schnell anhand einer beliebigen kostenlosen
IntelliCAD-Version - ideal ist hier z.B. proge Smart! - geprüft werden.
- wie LTplus unter Ubuntu mit Wine zu nutzen ist, kann in unserem Forum
weiter oben nachgelesen werden
- bekanntermassen laufen alle Windows-CAD-Systeme über die openGL-
Schnittstelle, hier sind bei allen Linux-Distributionen z.B.
Geschwindigkeits-
verluste beim Zoom hinzunehmen.
- bei einer Variante mit XP als Gast-System läuft das CAD in
Wirklichkeit
unter XP, d.h. problemlos und ebenso schnell wie unter XP originär - von
Vista raten wir generell ab, wie man unserer Homepage entnehmen kann.
Eine Kombination von Vista mit Linux ist für mich überhaupt nicht
nachvoll-
ziehbar...
Robert Fürst
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail Hotline@LTplus.de
Name: Gerd Baumann
Thema: Versions-Unterschiede ?
Hallo Kollegen!
Bitte erkläern Sie einem EDV-Neuling nochmal ausführlich
die Unterschiede der verbilligten Programmversionen zur
Vollversion ?
mfG Gerd Baumann
Name: Robert Fürst
Thema: Versions-Unterschiede ?
Sehr geehrter Kollege,
mit dem LTplus architektur-VollVersion-Upgrade (490.-)
erweitern Sie eine verbilligte EduVersion/PureVersion
um die Erlaubnis das Programm auch kommerziell in
Ihrem Büro zu nutzen.
Die LTplus architektur-EduVersion (290.-) darf nicht
kommerziell genutzt werden.
Ausnahme:
nur Studenten dürfen das Programm uneingeschränkt nutzen und
erhalten auch noch nach dem Studium per Upgrade für nur
490.-eur eine aktuelle LTplus architektur-VollVersion.
Existenzgründer dürfen die EduVersion zunächst ohne
Einschränkung in ihrem Büro einsetzen solange dieses
keinen Gewinn erzielt. Erst wenn Ihr Büro läuft und ein
Einkommen abwirft ist ein Upgrade (s.o.) auf die aktuelle
LTplus architektur-VollVersion nötig.
Die LTplus StandAlone-PureVersion (290.-) entspricht
der LTplus architektur 2007i inkl. kommerzieller Nutzung im Büro.
Nur die folgenden im allgemeinen CAD-Gebrauch
unnötigen
Architekturmodule wurden deaktiviert:
Wand - Öffnungen -
Treppe - Sturz/Brüstung - Stahlbau -
Aussparung - Bewehrungen - Städtebau - Architektursymbole.
Alle übrigen Funktionen von
LTplus architektur 2007i sind
selbstverständlich auch in dieser allgemein nutzbaren Version enthalten.
Mit freundlichen Grüßen
Robert Fürst
Name: Robert Fürst
Thema: Modell- vs. Papierbereich...
Wir bitten alle Kollegen uns Ihre
Erfahrungen,
Wünsche und Beweggründe zum Thema Papierbereich
mitzuteilen um diesen evtl. unter AutoCAD/LT zu unterstützen.
mfG
Robert Fürst
Name: Robert Fürst
Thema: Modell- vs. Papierbereich II
PAPIERBEREICH
In AutoCAD/LT erstellte Papierbereichsdefinitionen
können angezeigt, bzw. neue auch erstellt werden:
Menü:
ANZEIGE-MODELL/PAPIERBEREICH WÄHLEN
1. Papierbereich wählen, dann OK
2. Nochmal MODELL/PAPIERBEREICH WÄHLEN, jetzt "Erstelle Viewport" -
Sie müssen zumindest einen Viewport erstellen um im Papierbereich
eine Ansicht zu erhalten, also hier FIT wählen.
Den Ausschnitt bzw. die Skalierung bestimmt man über die Griffe.
Alternativ können wir auch skalierbare Hilfs-Rechtecke benutzen
auf die wir dann das jeweilige Papierbereich-Ansichtsfenster beziehen,
d.h. per Griffen dehnen.
3. Vor Druck/Plot immer REGEN, damit alle Viewports einbezogen werden.
Eine weitergehende Unterstützung für den
Papierbereich ist momentan nicht
vorgesehen - LTplus unterstützt den Papierbereich auch unter
AutoCAD/LT
EXPLIZIT NICHT, weil es sich um eine veraltete proprietäre und zu
kompli-
zierte Arbeitsoption handelt. Schneller und einfacher kommt man mit
skalierten Blöcken zum Ziel, s. Online-Hilfe:
Wie bekomme ich Details in einen Plan ?
1/ Zeichnen Sie das Detail und bemaßen Sie es in dem von Ihnen
gewünschten
Detailmaßstab (z.B. 1/10 also Plotmaßstab 1/10).
2/ Speichern Sie die Detailzeichnung als Block ab (z.B. Detail1).
3/ Bevor Sie Ihren Plan ausdrucken, fügen Sie den Detailblock ein und
skalieren Sie diesen auf den gewünschten Plotmaßstab für den ganzen
Plan
(bei 1/100 also um das 10fache).
Falls Ihnen der Maßtext des Details zu groß ist, reduzieren Sie diesen
bereits bei der Erstellung des Detailblocks auf die Hälfte des
Detailmaßstabes
(also Detail im Maßstab 1/10, Plotmaßstab 1/5).
Ein spez. Detail-Modul erscheint uns unsinnig, weil die Vorgehensweise
von
Hand erheblich flexibler und effektiver ist. Dies gilt auch, wenn
bestehende
Zeichnungsbereiche ausdetailliert werden sollen:
1. Kopiere Elemente per Kreuzen-Fenster auf neuen Detail-Layer
oder
1. Zeichnung unter neuem Namen speichern, z.B. Haus_Details.dwg
2. Kreis oder Rechteck um die Detailpunkte aussenherum zeichnen
3. die Detail-Elemente an dieser Umrahmung Trimmen/Verkürzen
4. weiter ausdetaillieren und vermassen (ggf. Plotmaßstab anpassen)
5. daraus einen 3D-/Quick-Block erstellen, dieser kann beliebig
skaliert
werden ohne, daß sich die Bemassung ändern würde – s. oben.
Name: Katrin Rohde
Thema: Optimierung
hat jemand weitere Tips wie man das Programm
speziell unter Windows XP optimieren könnte ?
Vielleicht auf
Geschwindigkeit/Sicherheit...
mfG
Katrin Rohde
Name: s. Rohner
Thema: Optimierung
Hallo,
wir haben die StandAlone hier mit zwei Lizenzen am Laufen.
Rechner 1 wird ca. 2 Stunden
täglich von versch. Mitarbeitern
zum Zeichnen benutzt. Deshalb wurde LTplus in den
Standard-
Einstellungen belassen.
Rechner 2 wird ca. 8 Stunden
täglich nur zum Zeichnen benutzt
und wurde deshalb optimiert:
1. Hardwarebeschleunigung der
Grafikkarte abschalten, wenn
man nicht spielt bringt diese auch unter AutoCAD/IntelliCAD
keinen Geschwindigkeitsvorteil, aber destabilisiert Windows.
2. Undo wiederherstellen (SaveMode)
abschalten, weil Undo
auf dem Rechner auch ohne funktioniert.
3. AutoSave Speicherintervall:
60 Minuten - nach einer Stunde
sollte ich schon mal an eine Pause erinnert werden.
4. UndoSave Speicherintervall:
30 Minuten, reicht völlig.
5. Transparente Pull-Down-Menüs
unter Windows XP, weil
diese Funktion einen Stabilitätsgewinn für handelsübliche
Grafikkarten nach sich zieht.
6. Im SDI-Modus mit nur 1
geöffneten Zeichnung arbeiten, ist
übersichtlicher, schont Windows und erstellt in jeder PAUSE
eine komplett neue Undo-Liste.
7. Nur Windows XP-Firewall und
AVG-Virenscanner benutzen,
weil einige andere doch nicht so windows-kompatibel sind und
deshalb nervten oder sogar Programme zum Absturz brachten.
Vielleicht kann das weiterhelfen.
mfG s. Rohner
Name: Ariane Bertoldi
Thema: Anpassungen der Oberfläche...
Die Toolbars/Werkzeugleisten können angepasst werden:
1. mit rechter Maustaste auf
einer Werkzeugleiste klicken,
öffnet den Dialog zum Anpassen von Menüs, Toolbars, etc.
2. die untere 3D-Werkzeugleiste kann nach Bedarf gegen eine
erweiterte 2D-Werkzeugleiste
ausgetauscht werden. Diese
enthält neben den 3D-Präsentationsfunktionen auch noch
zusätzliche Icons für allg. Funktionen und Schraffuren.
Zwischen 2D und 3D wird mit dem Icon rechts
umgeschaltet.
3. der Befehl Menü/Toolbar (CUSTOMIZE) öffnet den
Experten-Dialog
zum Anpassen von Menüs, Toolbars, für Programmierer.
4. der Befehl Toolbar (TBCONFIG) öffnet den
Anwender-Dialog zum
Ein-/Ausschalten und Konfigurieren von Toolbars.
5. der Befehl 'Menüdatei neu laden' startet einen
Experten-Befehl
zum Rücksetzen der LTplus-Oberfläche in den Setup-Zustand !
Beachten Sie auch die Hinweise in der Online-Hilfe.
Name: Ariane Bertoldi
Thema: ServiceRelease 6.1
I N S T A L L
A T I O N
Entpacken Sie das Archiv *.zip, z.B. SR_V60to61.zip
in das LTplus-Hauptverzeichnis und laden Sie dann
das LTplus-Menü und die Keyboard-Definition nochmals.
Durch das Icon !_LTplus NEU starten... werden alle
Einstellungen bis auf die Keyboard-Definition auto-
matisch aktualisiert, für letztere gilt der Hinweis
unter LTplus-Voreinstellungen.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Ariane Bertoldi
Thema: ServiceRelease 5.x
I N S T A L L
A T I O N
Entpacken Sie das Archiv *.zip, z.B. SR_V53to56.zip
in das LTplus-Hauptverzeichnis und laden Sie dann
das LTplus-Menü und die Keyboard-Definition nochmals.
Durch das Icon !_LTplus NEU starten... werden alle
Einstellungen bis auf die Keyboard-Definition auto-
matisch aktualisiert, für letztere gilt der Hinweis
unter LTplus-Voreinstellungen:
Update auf aktuelle Version ?
Bei einem Update beachten Sie bitte:"
ø Gestartet wird jetzt der Dialog 'Anpassen'.
ø Das Update benötigt eine neue Keyboarddefiniton:
ø Wählen Sie im folgenden Dialog das Register KEYBOARD,
dann IMPORTieren Sie die neue Keyboarddefiniton: [LTplus.ick],
so überschreiben Sie auch ein versehentliches RESET.
Hier können Sie auch selbst eigene Menü-Erweiterungen hinzufügen.
H I N W E I S E
Um das sprichwörtliche Rad nicht neu zu erfinden, wurde IntelliCAD
ebenso wie mittlerweile auch AutoCAD 2006, basierend auf den von
Microsoft zur Verfügung gestellten Windows-Funktionsbibliotheken
programmiert.
So nutzt beispielsweise jedes IntelliCAD-Fenster die gleiche
Funktion mit der auch Windows seine Fenster darstellt. Diese
Windows-Funktionsbibliothek heißt z.B. MFC42.dll ( = Microsoft
Foundation Classes Version 4.2).
Leider werden diese DLLs nicht nur von Microsoft, mittels der
bekannten ServicePacks zumindest jährlich aktualisiert, sondern
können auch durch jedes beliebige Programm bei dessen Installation
ausgetauscht werden.
Dieser Umstand erklärt warum mittlerweile ca. 25-30% der Rechner
mit anspruchsvoller Standardsoftware wie AutoCAD bzw. IntelliCAD
gelegentlich Probleme bereiten können, s.a. Abstürze
AutoCAD/LT.
Rechner und Grafikkarte, oder genauer gesagt deren Grafiktreiber,
machen unter Textverarbeitungen wie MS-Word oder StarOffice weniger
Probleme, weil hier die technischen Anforderungen nur gering sind,
aber bereits bei einer Tabellenkalkulation wie MS-Excel kommt es
dann zu Programmabstürzen.
Zunächst sollte man einen
CAD-Rechner in erster Linie als solchen
behandeln und ihn nicht gleichzeitig mit Unterhaltungssoftware
ausstatten. Daneben ist es wichtig, eine für CAD geeignete Grafik-
karte, oder zumindest keine ausgesprochene Spielekarten einzusetzen,
da diese pixelorientierten Karten mit den mathematisch exakten
Vektorfunktionen nur wenig anzufangen wissen.
Was nicht heissen soll, daß eine teurere Karte für CAD nötig wäre.
Eine ATI Radeon 9000 für ca. 50.-EUR ist besser als ein ebensoteurer
Onboard-Chip der gerade noch für ein Malprogramm ausreichend ist,
oder eine für Computerspiele optimierte Nvidia-Grafikkarte für ca.
750.-EUR.
Gut beraten wird man hier tagesaktuell eigentlich nur noch im Fach-
handel.
Natürlich versucht auch unser
Verein durch Aufklärung diesen Umständen
entgegenzuwirken. Daneben benötigt die ArchitektenInitiative e.V.
aber auch die aktive Hilfe der Kollegen.
Sie haben unter IntelliCAD bei einem vorzeitigen Programmabbruch immer
noch die Möglichkeit zu speichern, oder auf eine automatisch angelegte
Sicherungsdatei zurückzugreifen, sodaß kaum kostbare Arbeitszeit verloren
gehen dürfte.
Auch wenn Sie sich an Abstürze anderer Programme,
wie z.B. AutoCAD/LT,
bereits gewöhnt haben, können Sie mithelfen ein weitestgehend absturz-
sicheres Windows-Programm mitzuentwickeln - was auch unter Windows kein
Widerspruch sein muß !
Dazu benötigen die ehrenamtlich tätigen Kollegen
Ihr persönliches Feed-
back. Wenn auch Sie aktiv mithelfen möchten, müssen Sie nur folgendes tun:
1. Schalten Sie in den LTplus-Voreinstellungen
unter "Weitere IntelliCAD-Variablen" das "[] Logfile schreiben" ein.
2. Direkt nach einem Programmabbruch und noch vor dem Neustart schicken
Sie
die beiden Dateien "debug.log" & "ltplus.log" gezippt, zusammen mit einer
kurzen Problembeschreibung an die eigens dafür eingerichtete eMail-Adresse
"debug@ltplus.de" - beide Dateien finden Sie im Hauptverzeichnis
Ihrer LTplus-Installation, z.B. C:\LTplusV5\.
Durch das bisherige Feedback konnten wir unsere
Programme immerhin auf
90 Prozent der betroffenen Computer stabilisieren...
Name: s. Rohner
Thema: Einarbeitung AutoCAD
2005/2006
Hallo,
Die LTplus StandAlone-Version läuft ja gut,
aber vielleicht könnt ihr mir!
beim neuen Autocad auf die Sprünge helfen.
Frage:
Kann eine Zeichnung vom Kollegen erstellt mit AutoCAD
und Architectural-Desktop kaum einlesen, kann das euer
Konverter der neuen Version ?
Datei habe ich angehöngt.
mfG s. Rohner
Name: Ariane
Bertoldi
Thema: Einarbeitung AutoCAD
2005/2006
Sehr geehrter Kollege,
die Ursprungsdatei ist im AutoCAD 2004/5 Format
verschlüsselt gewesen.
Bei der Konvertierung kommt es dann auch unter
AutoCAD zu Fehlern, z.B. ist die Zeichnung zwar
unter AutoCAD LT 2004 direkt zu öffnen, aber schon
beim Kopieren stürzt AutoCAD dann ab. Lesen Sie
dazu auch:
Bugs AutoCAD 2005/2006:
http://worldcadaccess.typepad.com/blog/2004/05/autocad_2005_wi.html
http://www.jtbworld.com/autocad2005.htm#Bugs
http://aec.cadalyst.com/aec/article/articleDetail.jsp?id=164792
Lösung:
Ihr Kollege speichert unverschlüsselt oder noch besser
Sie verwenden einen Konverter, der nicht von Autodesk
stammt und sicherstellt, daß die Verschlüsselung auch
wirklich entfernt wird.
Im Anhang Ihre konvertierten Dateien und der Konverter
(dort konvertieren zu R14, weil R14 garantiert entschlüsselt !)
Ja, unsere
aktuelle Version 5.3 hat den Konverter eingebaut,
schicke Ihnen auch das kostenlose Service-Release.
PS:
Bitte in Zukunft Dateien nur gezipt schicken,
s. Windows-Handbuch !
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Robert Fürst
Thema:
Abstürze von AutoCAD/LT
Sehr geehrter Kollegen,
hierzu ein paar hilfreiche Quellen:
After the Crash
of AutoCAD/LT
Die 13 häufigsten Abstürze in AutoCAD/LT
http://usa.autodesk.com/adsk/servlet/ps/item?siteID=123112&id=2860535&linkID=2475323
Autodesk sucht zerstörte Zeichnungs-DWGs
http://autodesk.blogs.com/between_the_lines/2005/04/looking_for_cor.html
Wiederherstellung von zerstörten Zeichnungs-DWGs
http://www.cvis.com/NK/NK_After%20the%20Crash.htm
Autodesk-Tips:
Repair Your Drawing:
1. Use the DDINSERT command to insert the
problem drawing into another drawing,
and then save to a new drawing
2. Use the WBLOCK command on the problem drawing and then use the
RECOVER command
to repair the drawing
3. Save the problem drawing as a DXF™ file, and then bring back into
AutoCAD® and
save the drawing as a DWG file
The Defensive Line:
A new computer always seems to work so well. It is quick to respond,
relatively
error-free, able to run for days without a sinister error box popping
up. Then,
you start noticing problems. Performance starts to decline. Your
programs crash
out regularly. Windows take forever to render. Popups pop up. What is
happening,
and how can you prevent it?
Basically, you’re not keeping tidy. You must keep your computer clean.
Keep your
virus protection updated, and run it once a week (but turn it off
while you’re working,
it can slow you down). Defragment your hard drive as often as
possible. Get the Google
toolbar, an effective way to block popups. And most importantly,
remember that nothing
is free: most of the programs you download for a smile from the web
are spyware. They
seem innocuous enough, but they slowly burrow into your system
registry and mine
information about you, crash your programs, and slow down your
computer. Get spyware
detection software such as Spy-bot or Ad-Aware and get rid of the
problems. These basic
steps will keep your machine running optimally much longer.
Save. Save Again. And Save One More Time.
It goes without saying that the first line of defense against problems
is to save your work.
However, there are ways to do this more intelligently that can save
time, too.
The first step is to save regularly. Every time you make a major
change, habitually make
a quick trip to the save icon to store it.
In addition, your project team should have established landmarks for
archiving files.
Save daily versions for the current project segment, then permanently
archive at each
major milestone. Backup your server regularly with a tape backup, and
keep a copy of
the tape off-site.
An important note: do NOT say yes if AutoCAD asks whether you would
like to try to
recover a damaged file on opening. With this method, you are likely to
save the error
permanently to the original file, the backup, and maybe the time-saved
version. Simply
cancel out, copy your file, and perform all operations on the copy.
und aktuell dazu:
|
Considering that AutoCAD 2006 represents only one
year's development since AutoCAD 2005, it boasts a remarkable set
of truly useful new features. As usual, a new release also means
fixes for a lot of old bugs. Next month's Bug Watch will provide
specific details about what's fixed and what's not.
With so many new features in 2006,
you shouldn't be surprised about the correspondingly large number
of new creatures. I don't expect to run out of AutoCAD 2006
material for this column any time soon. In particular, the new CUI
menu system is causing plenty of headaches for people who do
extensive customization. Watch for more on that subject in coming
months.
One thing I liked least about the
AutoCAD 2005 installation was that the .NET framework required me
to pick my username partway through the Windows startup procedure.
Because of this, I couldn't just turn on my PC, go and do
something useful, then come back and start working. I didn't ask
for it; I didn't want it; it provided no security benefit to me;
and while Autodesk acknowledged the issue, it did not provide any
useful suggestions for making it go away.
Joy of joys, the AutoCAD 2006
installation includes a .NET update that rids my system of this
unwanted pause! While I'm grateful, I also feel uneasy about
application installation programs that mess with my operating
system. This uneasiness began with the AutoCAD 2000i installation,
which saw fit to impose a specific version of a particular Web
browser on my system. Installing 2000i was the flakiest, most
painful AutoCAD installation experience I have had in 20 years,
and the browser imposition contributed greatly to that. I don't
think my opinion of AutoCAD 2000i ever recovered from that
experience.
Call me an old fuddy-duddy if you
like, but when applications start meddling with my operating
system components, it makes me pine for the good old days when an
AutoCAD installation involved the following steps:
C:\MD ACAD
C:\COPY A:\ ACAD
It's not just a philosophical
objection. There are practical issues, too, such as the Caught in
a .NET bug described below. I have similar issues with
applications that share components with each other. I understand
the principles of object-oriented software development that make
this theoretically desirable. However, the practical issues with
different versions of different applications mean that developers
should carefully test all types of permutations to ensure that
obscure things don't break. Sometimes this testing doesn't happen,
with results such as those described below in Maligned Mlines.
Caught in
a .NET (2006 Installation)
The AutoCAD 2006 installation imposes the .NET framework v1.1 with
Service Pack 1. The AutoCAD installation routine calls Microsoft
installation routines to first install .NET 1.1, then to install
1.1 SP1. If you already have .NET 1.1 installed and have applied a
security hot fix to it, then the AutoCAD 2006 installation fails.
To be accurate, the .NET 1.1 SP1 installation fails, because the
Microsoft installation routine is not smart enough to work
properly on systems that are being kept up to date with hot fixes.
Workaround: If you grub
around on the AutoCAD 2006 CD, eventually you'll find the
Microsoft executables that the installation calls. If you run
these yourself, they still fail, but with more useful error
messages than those provided by the AutoCAD install. You can then
work out that you need to use Control Panel to manually uninstall
the hot fix. Once you have done that, the AutoCAD installation
should proceed smoothly.
Maligned
MLines (2006 Installation, affecting 2004 to 2005)
In the past, I have berated Autodesk for failing to allow new
releases to coexist with their earlier counterparts. For example,
2000, 2000i and 2002 don't get along on the same system. I have
also praised Autodesk for correcting this mistake on 2004 and
2005. Autodesk continues this fine tradition with 2006. Or does
it?
After you install AutoCAD 2006 on a
system with 2004 and/or 2005 already installed, a bug afflicts the
earlier releases. If you attempt to edit Mlines using the MLEdit
command, AutoCAD crashes.
Workaround: Uninstall both
AutoCADs, and then reinstall 2004 and 2005.
A Version
Aversion (2005 to 2006)
You may be aware that telling AutoCAD to use 2000 format as a
default for its drawings doesn't work everywhere in AutoCAD from
2004 to 2006. For example, the Wblock command always saves in 2004
format, and in-place xref editing will also force modified xref
child drawings to be saved in that format. While not exactly bugs,
these are inconveniences.
Here's the real bug. Occasionally,
AutoCAD 2005 and 2006 saves in 2004 format even when explicitly
told via the Save As command to save in 2000 format. When this
occurs, AutoCAD sticks for the rest of that AutoCAD session,
making it impossible to save anything in 2000 format. This applies
to both the normal file dialog box interface and the command-line
interface, such as that used from LISP. I have not yet managed to
track down what it is that triggers AutoCAD's aversion to saving
in the old format. If you have any idea what's doing it, please
let me know at steve.johnson@cadalyst.com.
Workaround: Close and
restart AutoCAD.
Steve Johnson -
Cadalyst
http://aec.cadalyst.com/aec/article/articleDetail.jsp?id=164792
|
Name: Katrin Rohde
Thema: Intels Application Accelerator
Intels Application Accelerator (IAA) ist ein IDE-Treiber für Systeme
mit Intel-Chipsätzen, der IDE-Zugriffe deutlich beschleunigt.
So gehts: Installieren Sie zunächst den neuesten Intel-Chipsatz-Treiber
(Intel
Chipset Software Installation Utility, erhältlich unter developer.
intel.com/design/software/drivers/platform) und danach die neueste Version
des
IAA (www.intel.com/support/chipsets/iaa/).
Im CHIP Online-Labor stieg die Transferrate einer Test-Festplatte mit dem
IAA von
15 auf 19 MByte/s – 27 Prozent Mehrleistung.
mfG
Katrin Rohde
Name: AL
Thema: Einarbeitung Online-Hilfe
Hallo Kollegen!
Erstmal ein Dankeschön für die prompte Lieferung!
Doch nun schon die ersten Fragen:
Wie Kann ich die Einstellungen des Desktops ändern,
ich würde gern vor schwarzem statt weissem Hintergrung
mit weissem statt blauem Fadenkreuz etc. arbeiten?
Gibt es wie bei Autocad eine Art Gummiband Funktion
beim Arbeiten mit dem Befehl Linie? - mit dem Satz Folgen...
der unter der Hilfebeschreibung zu lesen ist kann ich nichts
anfangen, ist das eine Eingabe, ein Befehl ?
Wie ist das" Folgen anzuwenden"?
mfG AL
Name: Ariane
Bertoldi
Thema: Einarbeitung
Online-Hilfe
Sehr geehrter Kollege,
über die Online-Hilfe "Bildschirmdarstellung" finden Sie:
Options – Computer Voreinstellungen...
das ist auch das Icon oben mit Bildschirm.
Bei den Icons links für Linie und Polylinie ist
das Gummiband vorhanden.
"Folgen, verlängert eine Linie" hat also nichts mit
einem Gummiband zu tun.
Am Anfang sollten Sie den
Tip in den Grundlagen
beherzigen. Also erst die bestehende Oberfläche
mit der Online-Hilfe durcharbeiten und erst dann
Anpassungen vornehmen.
Bei
Problemen, die danach auch mit der Online-Hilfe
nicht zu lösen sind, können Sie sich gerne wieder
an uns wenden.
Die aktuellen AutoCAD-Foren finden
Sie unter:
AutoCAD 2006
Web browser:
http://discussion.autodesk.com/forum.jspa?forumID=149
Newsreader:
news://discussion.autodesk.com/autodesk.autocad.2006
AutoCAD LT 2006
Web browser:
http://discussion.autodesk.com/forum.jspa?forumID=150
Newsreader:
news://discussion.autodesk.com/autodesk.autocadlt.2006
Name: C. Lötterle
Thema: Einarbeitung Online-Hilfe
Sehr geehrte Damen und Herren,
folgende Probleme bzw. Fragen tretten auf:
1. Beim Befehl */Bemaßung | Maßkette | Neue Textposition/* hängt sich
der Rechner auf sobalt ich die entsprechnde Maßlinie anklicke.
2. Gibt es eine Einstellung bei der ich gleichzeitig bemassen und
zoomen kann?
3. Der in der Befehlszeile ausgewiesene Vorgang */Auto-Save. Bitte
warten .../* dauert einige Minuten. Ist die Dauer dieses Vorgangs
normal und kann während dessen weitergearbeitet werden?
4. Welche Vorgänge können mithilfe des Befehls */Rückgängig/*
wiederhergestellt werden?
Mit freundlichen Grüßen
C. Lötterle
Name: Ariane
Bertoldi
Thema: Einarbeitung
Online-Hilfe
Sehr geehrter Herr Lötterle,
in ca. 4 Wochen gibt es das kostenlose Service-Release
mit dem auch Ihre Probleme behoben werden - momentan wird es
nochmals auf Herz und Nieren getestet.
Bis dahin gehen Sie folgendermassen vor:
zu 1.
nutzen Sie hier die Icons links, um die Texte zu positionieren
zu 2.
stellen Sie unter Anzeige-Zoom-Mausrad den Intellimouse-Zoom
ein: Nur Zoom IN
zu 3.
AutoSave speichert nach 1 Stunde, wenn Sie es nicht vorher tun.
Die Dauer hängt von der Menge der inzwischen aufgelaufenen
Änderungen/Elemente, der Dateigrösse und der Rechnergeschwindigkeit
ab.
Es werden dabei alle geöffneten Fenster gespeichert,
schliessen Sie also die unnötigen.
Der Plan den ich gerade auf einem 2GHz Rechner mit 1Gb RAM
bearbeite, ist ein fast kompletter Eingabeplan mit 8 Mb Grösse.
Das Speichern dauert hier ca. 8-10 Sekunden.
Bitte geben Sie mir Ihre Werte zum Vergleich, dann kann ich
diese von den Programmierern prüfen lassen.
zu 4.
An sich kann alles rückgängig gemacht werden, solange Sie
nicht zwischendurch den Explorer benutzen. Hier hatten die
Microsoft-Foundation-Classes einen Fehler, der mit dem
Service-Release 5.3 behoben wurde.
Abhilfe für die nächsten 4 Wochen ist es hier auf z.B.
die Layerverwaltung des Explorers zu verzichten (die
LTplus-Layerverwaltung ist sowieso komfortabler).
Speichern Sie hin und wieder, dann können Sie über erneutes
Öffnen die Zeichnung und das Undo wiederherstellen.
Und setzen Sie Undo nicht experimentell ein, sondern nur
wenn Sie es wirklich benötigen (dann haben Sie aber auch noch
die Möglichkeit eine UndoSicherung wiederherzustellen).
Bei der aktuellen Version taucht diese Problematik nicht mehr auf:
V.5.3
Freigabe März 2005 zusammen mit AutoCAD 2006
ø Microsoft FoundationClasses aktualisiert
ø Undo/Redo Fehler beseitigt (Explorer)
ø Menüstruktur vereinfacht
ø Beispiel-Zeichnungen aktualisiert
ø Autom. konvertieren von Fremdzeichnungen
ø Zuverlässige UndoSicherung
ø Bewegen/Drehen/Editieren von Maßtexten
ø Fehler in Time-Variable beseitigt
ø MAUSRAD (Intellimouse) perfektioniert
ø Debug.log zur Fernwartung eingebaut
ø Cache wird bei UndoSicherung gelöscht
ø Dialog für Wiederherstellen
ø Preselect für Windowsfunktionen
ø Preselect für Kontextmenü
ø Konstruktion einer Pyramide
ø Sonderzeichen direkt aufrufbar
ø Speichern inkl. UndoListe initialisieren
ø Speichern (SaveMode) inkl. Wiederherstellen
ø Kopieren mehrfach
ø Anzeigereihenfolge für Farbflächen
ø Ganz nach Oben - Ganz nach Unten
ø 6 neue Bemassungsstile
ø Vorlaufdatei aktualisiert
ø ...
Hoffe ich konnte Ihnen weiterhelfen.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Hans-Peter Hack
Thema: Befehl Zurück
Sehr geehrte Damen und Herren,
Leider funktioniert der Befehl Zurück nur äußerst mangelhaft!
Ständig wird der Befehl nicht richtig ausgeführt, d.h. er steht zwar in
der Befehlszeile wird aber tatsächlich nicht ausgeführt. Gibt man ihn dann
noch mehrfach ein, so fängt das Programm rückwärts an alle vorangegangenen
Befehle zu löschen, so dass teilweise die Arbeit von Stunden im Nirvana
verschwindet.
Wie läßt sich dieses ändern, gibt es ein update hierfür?
Mit freundlichen Grüßen
Hans-Peter Hack
Name: Ariane
Bertoldi
Thema: Befehl Zurück = Undo
Sehr geehrter Kollege,
Die Funktion wird entgegen Ihrer Vermutung immer ausgeführt,
ist aber oft wegen der Komplexität der CAD-Befehle für den
Anwender nicht sofort erkennbar.
Das UNDO wird ebenso wie bei allen
MS Office Programmen von
Windows selbst verwaltet und funktioniert deshalb auch ähnlich.
Schreiben Sie in Word einen Satz und
ändern Sie zwischendurch
die Formatierung, dann sehen Sie dasselbe Verhalten sobald Sie
ZURÜCK benutzen.
Mittlerweile setzen hier alle
verbreiteten Programme auf die Windows-
Technologie, deshalb ist davon auszugehen, daß diese von Microsoft
fortentwickelt und verbessert wird, lesen Sie dazu auch die Info weiter
unten zu AutoCAD das seit Version 2004 selbiges Verhalten zeigt,
siehe weiter unten: Bugfix 3265 - Undo - Mfc's
unter AutoCAD 2004
Das aktuelle LTplus-Update setzt deshalb zusätzlich auf eine eigene
Sicherungsebene, die das "Nirvana" begrenzt, s. "Sicherungsdatei
öffnen".
In den Denkpausen
sollten Sie als Anwender natürlich auch aktiv speichern...
Name: Hans-Peter Hack
Thema: Bemaßung
Sehr geehrte Damen und Herren,
wie kann ich im Bemaßungsstil die Strichstärke der Maßlinie und des
Maßpfeils (Schrägstrich) verändern.
Leider bleibt die Farbe immer gleich und wird zu dick ausgedruckt.
Mit freundlichen Grüßen
Hans-Peter Hack
Name: Ariane
Bertoldi
Thema: Bemaßung
Sehr geehrter Kollege,
die Farbe ändern Sie in den LTplus-Voreinstellungen,
von (0.18) schwarz auf eine beliebige. Dies hat aber
mit der Linienstärke erst dann etwas zu tun, wenn Sie
auch in der Druck-Konfiguration unter Farben/Stifte
der neuen Farbe eine entsprechende Linienstärke zuordnen.
Bitte lesen Sie in
der Hilfe unter Druck/Plot...
alles weitere zum Farbsystem nach.
Name: Werner Funk
Thema: Live-Demo ohne Ton
Das Live-Demo habe ich mir trotz meines analogen Anschlußes
heruntergeladen. Leider bekomme ich keinen Ton zu hören,
was natürlich ärgerlich ist.
Haben Sie einen Tip woran es liegt, da ich mit allen übrigen Anwendungen
weiterhin einen guten Sound erziele?
Im voraus vielen Dank für Ihre Antworten
W. Funk
Name: Ariane
Bertoldi
Thema: Live-Demo ohne Ton
LiveDemo
Die Bildschirmauflösung muss mind.
1024*768
betragen, weil sonst die Anzeige unvollständig ist.
Um die Videofilme
möglichst klein zu halten
werden Programmfenster und Mauszeiger
verkleinert dargestellt und der Ton abgeschaltet.
Mit den unter Windows zur Verfügung stehenden
32 Mio Farben und einer TV-Bildfrequenz von 50
Bildern/Sek wären die Videos bis zu 10 GByte
groß geworden - wie ein TV-Film eben auch...
Name: Gerold Vitzthum
Thema: Pyramide über vordefinierte 3D-Körper
Sehr geehrte Damen und Herren,
bei der Konstruktion einer Pyramide über die vordefinierten
3D-Körper
fehlt mir die Möglichkeit die Höhe einzugeben.
Befehlsablauf:
"Erster Punkt für Basis:"
"Zweiter Punkt:"
"Dritter Punkt:"
"Tetrahedron letzter Punkt:"
"Spitze:"
"Befehl:"
Gebe ich die Position der Spitze mit der Maus an, bleibt die
Pyramide
eindimensional; bei der Eingabe eines Wertes und anschließender
Positionsangabe der Spitze mit der Maus ebenso.
Bei den anderen Körpern funktioniert alles einwandfrei.
Wo liegt der Eingabefehler?
Mit freundlichen Grüßen
Gerold Vitzthum
Name: Ariane Bertoldi
Thema: Pyramide über vordefinierte 3D-Körper
Sehr geehrter Kollege, probieren Sie:
Spitze: @0,0,5000
d.h. die Spitze liegt 50m über dem Boden,
x und y bleiben unverschoben.
s. Funktion & Grundlagen in der Online-Hilfe:
Koordinaten...
relative Koordinaten
... können Sie nach Eingabe von "NON @" eingeben (Icon).
z.B. @0,0,5000
kartesische Koordinateneingabe
... Xwert, Ywert, Zwert (Zwerteingabe ist optional)
polare Koordinateneingabe
... Distanz < Winkel (Winkel entgegen Uhrzeiger)
z.B. @200<45
Name: Schulz
Thema: A3-Farbdrucker
Sehr geehrte Damen und Herren,
ich hatte am 18. August d. J. bereits per Mail angefragt, welche
Mindestanforderungen ein A3-Farbdrucker erfüllen müsste,
um die mit LTplus Architektur erstellten Zeichnungen auszudrucken.
Sie haben mir diese auch schon mitgeteilt. Leider ist mir die E-Mail
abhanden gekommen. Ich wäre Ihnen dankbar, wenn Sie mir die
Mindestanforderungen (Auflösung, Speicher usw.) noch einmal mitteilen
würden einschl. Produktempfehlung.
Vielen Dank.
MfG
i. A.
Schulz
Name: Ariane Bertoldi
Thema: Drucker und Grafikkarte
Drucker:
Anforderungen stellt höchstens Windows, da die gesamte
Druckausgabe, wie bei allen modernen Office-Programmen,
von Windows allein gesteuert wird. Dadurch wird auch
gewährleistet, daß der Druck/Plot gewohnt und unproblematisch
zu steuern ist - solange Ihr Windows-Druckertreiber installiert
ist und fehlerfrei mit dem Drucker zusammen arbeitet .
Passend wäre sicher :
Epson A3 1500c Tintenstrahl oder vergleichbares Modell
Grafikkarte:
Bei Billigrechnern werden z.T. Onboard-Grafikchips eingebaut.
Dies bedeutet, daß im Rechner keine Grafikkarte vorhanden ist.
Zu erkennen ist dieses Problem auch für den Laien, wenn die
Bildschirmregenerierung sehr häufig nötig und langsam ist,
oder das Fadenkreuz manchmal zurückbleibt.
Für ein CAD-System ist eine Grafikkarte also unbedingt notwendig.
Name: annonym
Thema: Maus ruckelt
Sehr geehrte Damen und Herren,
meine maus ruckelt plötzlich
woran kann daß liegen ?
Mit freundlichen Grüßen
Name: Ariane
Bertoldi
Thema: Maus ruckelt
Sehr geehrter annonym,
hier gibt es drei Möglichkeiten:
1. Funkmaus mit fast leerer Batterie
2. Funkmaus mit daneben liegendem Handy o.ä.
3. Sie haben den Fangraster eingeschaltet
Bitte lesen Sie in
der Hilfe alles weitere selbst nach.
Name: Bacher
Thema: Einführungskurs -
Schulung
Sehr geehrter Herr Lenz,
Ein neuer Kollege von uns hat mit dem Zeichnen ( vor 10 Jahren das letzte
mal mit so was gearbeitet ) begonnen.
Er bräuchte dringend einen Einführungskurs.
Was könnten Sie uns denn da anbieten ??
mit freundlichen Grüßen
Günther Bacher
Kreissparkasse München
Name: Alfred lenz
Thema: Einführungskurs -
Schulung
Sehr geehrter Herr Bacher,
bitte teilen sie uns die LTplus-Version mit,
auf der Ihr Kollege arbeiten wird.
Wenn Sie uns dann auch noch einen Wunschtermin für
eine Schulung nennen, kann ich selbige für Sie organisieren,
die Konditionen finden sie nachfolgend:
Eine Schulung auf AutoCAD/IntelliCAD bzw. LTplus
architektur,
für max. 2 Kursteilnehmer in Ihrem Hause veranschlagen wir mit
ca. 6 Stunden Aufwand a EUR 75.-/STD (netto zzügl. MwSt.).
Inhalt der Erst-Schulung: Arbeiten in 2D.
Bei entsprechenden Vorkenntnissen ist auch eine Einführung in 3D
möglich,
d.h. Sie sollten mit dem Programm in 2D bereits routiniert arbeiten
können.
Terminabsprache bitte rechtzeitig.
Antwort bitte direkt an Hotline@LTplus.de
Name: Peter Gardt
Thema: Studentenversion
Sehr geehrte Damen und Herren,
in meinem Studium habe ich die Studentenversion von Ihenen gekauft. In
dieser Zeit habe ich Ihr Produkt kennen und schätzen gelehrnt.
Seit Juli habe ich mich nun Selbständig gemacht und wollte nun
nachfragen, ob ich diese nun für den gewerblichen Einsatz freischalten
lassen kann. Wenn ja wieviel müsste ich dafür bezahlen. Gibt es
inzwischen ein update und eine genaue Bedienungsanleitung für dieses
Produkt, da ich warscheinlich noch nicht alle Funktionen ausgereitzt
habe. Kann man das Papierformat und den Stempel auch individuell für
den Neuanfang eines Projektes anpassen? Für Ihre Antwort bedanke ich
mich schon mal im Voraus und verbleibe
mit freundlichen Grüßen
Peter Gardt
IMUPLAN
Name: Ariane
Bertoldi
Thema: Studentenversion
Sehr geehrter Kollege,
auf unserer Homepage finden Sie alles Nötige
zum Upgrade (490.- EUR).
Voreinstellungen speichern Sie einfach in einer
angepassten Vorlaufdatei, also:
- neue Zeichnung
- z.B. Zeichnungsrahmen anpassen
- speichern unter ltplus.dwg
Alle aktuellen Informationen zu Urlaub & Update
finden Sie auf der Homepage http://www.LTplus.de
Preise und Bestellschein finden Sie unter:
http://www.ltplus.de/mail.htm
Name: Karoline Altweck
Thema:
Schul/Studenten/Existenzgründerversion
Sehr geehrte Damen und Herren,
wir haben Ihr interessantes Angebot einer Schul- bzw. Existenzrversion
gelesen.
Bald in der Gründung (ICH-AG) befindlich und dann sicherlich ausreichend
versorgt mit dem nötigen CAD- Programm wäre LT-Plus architektur das
Richtige für uns. Jetzt stellen wir uns nur die Frage, warum dürfen wir
die Version "LTplus architektur 2004 edu Schul-/*Existenzgründer*" denn
als Existenzgründer nicht kommerziell nützen?
Mit freundlichen Grüßen
Karoline Altweck
Dipl. Ing. (FH) für Architektur
Name: Ariane
Bertoldi
Thema: LTplus architektur 2004 edu Schul-/*Existenzgründer*
Sehr geehrte Kollegin,
gedacht ist die Version für Studenten,Arbeitslose und
Existenzgründer, also für einen Personenkreis, der die Zeit
bis zum nächsten/ersten Auftrag zur Fortbildung nutzt.
Als Existenzgründer gehen Sie so zunächst ein geringeres
finanzielles Risiko ein.
Erst wenn Sie dann tatsächlich einen Auftrag ergattern konnten,
also auch Geld mit unserem Programm verdient wird, ist es eine
kommerzielle Nutzung und Sie zahlen dann den Differenzbetrag
zur Vollversion (Upgrade 490.- eur).
Name: Karoline Altweck
Thema:
Schul/Studenten/Existenzgründerversion
Sehr geehrte Frau Bertoldi,
vielen Dank für Ihre prompte Antwort. Wir finden die Idee der
ArchitektenInitiative e.V. vergünstigte Versionen des Prgrammes für
diesen
Benutzerkreis weiterzugeben, sehr lobenswert.
Ob Existenzgründer Zeit zur Fortbildung
(ohne den ökonomischen Aspekt zu betrachten) haben, kann ich aus
unserer
Sicht klar verneinen. Leider geht es um das existenzielle "Überleben".
Aber trotzdem hat unser Interesse an dem Programm ILTplus 2004i nicht
nachgelassen. Wenn ich Ihren Prospekt richtig verstanden habe, ist
diese
Version auch ohne AutoCad voll nutzbar. D. h. installieren und
loslegen.
Um das Programm testen zu können, müssten wir also die normale
Version mit dem 14tägigen Rückgaberecht bestellen.
Mit freundlichen Grüßen
Karoline Altweck
Name: Anonym...
Thema: Anwender LTplus CAD und / oder AVA Raum Aachen
Sowohl AVA wie auch CAD haben uns in der Demo gefallen.
Wir möchten jetzt ganz gerne Kontakt mit Anwendern in
unserer Nähe aufnehmen, um die Produkte einmal live zu sehen.
Anwender die einen Blick über die Schulter erlauben und 20 Min
Ihrer Zeit für einen kurzn Austasch übrig haben melden sich
bitte an hochbau_statik@web.de
Name: Ariane Bertoldi
Thema: Adressen & Vorführungen...
auch wir sind Anwender...
Da wir ein Zusammenschluss von mittlerweile über 1000 Architektur-,
Ingenieurbüros und
Baugeschäften sind, die sich ungestört Ihrem Beruf widmen möchten, ist
in unserer Satzung
zum Schutz vor kommerziellen Marketingaktionen, die Weitergabe von
Adressen unserer Kollegen
ausdrücklich untersagt.
Die kostenlose Hotline und der günstige Preis
unserer Programme sind nicht zuletzt durch
den Verzicht auf die üblichen Marketingmaßnahmen, wie sie von
kommerziellen Anbietern
eingesetzt werden, und das ehrenamtliche Engagement unserer Kollegen
möglich.
Präsentationen bzw. Vorführungen machen wir als Verein nicht, weil
wir uns auch weiterhin als
ArchitektenInitiative e.V. deutlich von den kommerziellen Anbietern
unterscheiden möchten.
Deshalb gibt es die kostenlosen
LTplus-Demoversionen, die 1:1 zeigen wie man professionell
mit unseren Systemen arbeitet. Sollte dies nicht genügen um zu einer
Entscheidung zu kommen,
kann LTplus architektur CAD unter
http://www.ltplus.de/mail.htm per
Nachnahme oder Vorkasse
mit einem "14-Tage-Rückgaberecht" bestellt werden. Nach
Rücksendung wird der Nachnahmebetrag,
abzgl. einer Schutzgebühr von 25.-EUR erstattet.
Testversionen oder Lieferung auf
Rechnung, sind aus lizenzrechtlichen Gründen nicht möglich,
da die ArchitektenInitiative e.V. das Programm inklusive Quellcode und
ohne Kopierschutz oder
Hardwarelock (Dongle) an die Kollegen weitergibt.
"Look and feel" der jeweiligen Version können Sie auch mit der
kostenlosen Test/Trial-Version von
www.autodesk.de und
www.cadopia.com überprüfen - beide
natürlich ohne die deutschen LTplus-
Erweiterungen (autofang, render, architektur,...)
Kollegen die auf eigene Rechnung
Schulungen oder Einführungen anbieten, finden Sie unter
http://www.ltplus.de/ainetwork.htm
Sollten noch Fragen
offen bleiben, wenden Sie sich bitte wieder direkt an uns:
Hotline@LTplus.de
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Katrin & Robert
Rohde
Thema: AutoCAD 2004.DWG's
1985 hielt die EDV Einzug in unser Büro.
Es folgten etliche Programmumstiege mit den damit immer verbundenen
Umstellungen in den Arbeitsgewohnheiten.Beispielsweise änderte sich
natürlich immer wieder die vom jeweiligen Programm verwendete Maßeinheit
von CM über MM zu METER und zurück. Symbolkataloge und bestehende
Zeichnungen wollten neu skaliert werden. So wurden unsere Symbolkataloge
von AutoCAD nach Allplan, Spirit, Ribcon, und zuletzt wieder AutoCAD bzw.
IntelliCAD konvertiert. Tools aus dem Internet erledigen dies aber recht
schnell.
Von proprietären, nur von einem bestimmten Programm lesbaren, Formaten
haben wir uns endgültig verabschiedet. Das Problem ist ja bekannt. Bei
jedem Datenaustausch gehen Elemente verloren oder werden falsch
interpretiert.
Mittlerweile werden aber neben problematischen Datenmodellen, ACIS wäre
hier zu nennen, auch nur von der jeweiligen Applikation interpretierbare
"intelligente Objekte" erstellt. So waren wir kaum überrascht, daß
Autodesks Architektural Desktop nach kurzer Zeit mit einem "Objekt
Enabler"
versehen wurde, sodaß Pläne zumindest in einem nackten AutoCAD angezeigt
wurden. Leider können die Elemente dort nicht verändert werden und eine
Übergabe an Allplan beim Statiker scheitert völlig, wenn nicht vorher per
Ursprung zerlegt oder zu AutoCAD R12.DXF konvertiert wurde.
Die Suche nach einem CAD-Programm das sich auf allgemein lesbare
Zeichnungs-
Primitive beschränkt, führte uns wieder zu AutoCAD LT und letztendlich zur
LTplus StandAlone-Version.
Und hier setzt auch unsere Bitte an. Bitte keine AutoCAD 2004.DWG's als
natives Datenformat, bleiben Sie beim unverschlüsselten AutoCAD 2000
Format!
Wir hoffen, daß sich die ArchitektenInitiative auch weiterhin dem
Mainstream entzieht und das Programm so schlank und kompatibel hält.
Dies erscheint mittlerweile unerlässlich, da immer mehr Auftraggeber einen
reibungslosen Datenaustausch fordern - den schwarzen Peter kann unser Büro
nun ja meist weiterreichen...
mfG
Katrin & Robert Rohde
Name: Ariane Bertoldi
Thema: AutoCAD 2004.DWG's...
Sehr geehrte Kollegen,
Unser Programm nutzt weiterhin dwg/dxf
als eigenes natives Dateiformat,
d.h. es liest und schreibt AutoCAD-DWG's und DXF's von Version 2.5 bis
2002.
AutoCAD 2004 verschlüsselt jetzt Ihre Daten. Hier ist Vorsicht geboten,
wenn Sie Ihre Dateien auch noch in ein paar Jahren öffnen möchten.
http://www.caddigest.com/subjects/autocad/select/day_encryption_2004.htm
Deshalb musste Autodesk mittlerweile auch selbst ein Konvertierungstool
nachliefern, das die 2004-DWG in eine r14/2002-DWG umwandelt
(viceversa).
Diesen "BatchDrawingConverter" gibt es bei Autodesk kostenlos.
Zusätzlich
wird ggf. zumindest eine Installation der ebenfalls kostenlosen
Trial-Version gefordert (Kundenbindung...)
Der Konverter für AutoCAD 2004 Zeichnungen ist in LTplus bereits
eingebunden.
Natives Format unseres Programmes wird aber weiterhin R.14/2002 bleiben
(s.o.).
Marketing - Kundenbindung durch Autodesk...
What happens to custom objects created by Autodesk or third-party
add-on
applications when 2004 DWG files are converted to the AutoCAD Release 14
or
AutoCAD LT 98 DWG file format?
If you save your drawing with proxy graphics turned on, the custom
objects will
maintain visual fidelity but cannot be edited when the drawing is opened
in AutoCAD
Release 14. If you need to modify the custom objects in AutoCAD Release
14, the custom
objects must be exploded to AutoCAD objects using AutoCAD 2004 or
AutoCAD LT 2004
before they are converted.
Autodesk’s industry-specific products such as Autodesk® Architectural
Desktop and
AutoCAD® Mechanical provide a Save To AutoCAD DWG feature that converts
their custom
objects to basic AutoCAD objects. If you need to edit drawings created
with these
applications in AutoCAD Release 14, you should use the Save To AutoCAD
DWG feature
before converting your drawings to Release 14 DWG file format.
Fremde Zeichnung
bearbeiten - AutoCAD 2004-200X.dwg entschlüsseln...
Zeichnungen, die mit anderen CAD-Systemen
erstellt wurden, müssen ggf. konvertiert werden.
Auch wenn es sich bei der jeweiligen Zeichnung vordergründig um eine
DWG-Datei handelt,
kann diese verschlüsselt oder fehlerhaft erstellt sein.
Das DWG-Format ist von Autodesk
lizensiert und 100% kompatibel in IntelliCAD integriert,
d.h. alle mit LTplus-IntelliCAD erstellten Zeichnungen sind in AutoCAD
verlustfrei einlesbar.
Andererseits können AutoCAD-Dateien vom Anwender versehentlich im
verschlüsselten AutoCAD-
2004-200X-Format gespeichert worden sein, was eine vorherige
Konvertierung erfordert. Gleiches
gilt wenn AutoCAD nicht pur sondern zusammen mit einem kommerziellen
Architekturaufsatz (z.B.
Architectural Desktop) verwendet wurde, weil hier aus Gründen der
Kundenbindung einzelne Elemente
verschlüsselt werden.
Trotz Konvertierung können
Elemente/Zeichnungen, die mit einer Applikation wie z.B. Autodesk
Architectural Desktop (ADT) erstellt wurden auch unter purem
AutoCAD nur dann vollständig
angezeigt/editiert werden, wenn man im Besitz der jeweiligen
Applikation (z.B. ADT) ist - Marketing
und Kundenbindung...
Dagegen sind mit LTplus erstellte
Zeichnungen auch ohne LTplus unter jedem DWG-fähigen
Programm ohne Einschränkungen lesbar und bearbeitbar.
AutoCAD-Dateien werden seit 2004 in
einem proprietären verschlüsselten Dateiformat gespeichert,
das unter AutoCAD/IntelliCAD ohne Passwort zu Abstürzen
("ERROR--buffer overrun") führt bzw.
nicht geöffnet wird. Deshalb sollten Sie zur eigenen Sicherheit nur im
unverschlüsselten AutoCAD-
R14/2000-Format speichern und Fremddateien erst in dieses Format
umwandeln.
Mögliche Fehlermeldungen unter
AutoCAD/IntelliCAD bei verschlüsselten Dateien:
"Diese Datei wurde im verschlüsselten
proprietären DWG-Format gespeichert. Speichern Sie unter
AutoCAD immer als kompatible r.14/2000 DWG. Funktion wird
abgebrochen..."
"Error -- buffer overrun.This file may
be an AutoCAD R14 beta format file."
"This drawing contains one or more
A2K-specific entities that will not display. These entities WILL
be stored and saved back to the drawing."
Man speichert deshalb
unverschlüsselt oder noch besser verwendet einen Konverter, der nicht
von Autodesk
stammt und sicherstellt, daß die Verschlüsselung auch wirklich entfernt
wird.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Michael Lorenz
Thema: Öffnen mit Soficad erstellter Pläne
Beitrag: Guten Morgen,
ich möchte mit Soficad erstellte Bewehrungspläne des Statikbüros öffnen
und ansehen bzw. plotten. Dabei wird mir die komlette Bewehrung nicht
angezeigt!
In der Vorschau allerdings (Datei-öffnen) werden die Pläne komplett
dargestellt.
Wir haben schon alles probiert .dwg, .dxf ACAD Version 2000 und 2004...
Da es sich um Terminarbeit handelt wäre ich Ihnen für eine schnelle
Antwort dankbar!
MFG
Lorenz
Name: Robert Fürst
Thema: Soficad / SoficadB für ACAD & Nemetschek
Allplan
SoficadB für ACAD arbeitet exzessiv mit Farben und einem
proprietären Format/Programm, d.h. die Dateien können auch
unter AutoCAD nur bearbeitet werden, wenn SoficadB oder ein
sog. ObjectEnabler dieser Firma installiert wurde.
s.a. weiter oben: Kundenbindung...
Auch unter AutoCAD erhalten Sie sonst lediglich Proxies
angezeigt, können die Datei aber nicht bearbeiten.
Bitten Sie Ihre Zulieferer Ihnen Dateien in einem
allgemein lesbaren Format zu übermitteln, z.B.
Plotdateien im HPGL-Format (aber möglichst nicht HPGL/2).
Sie können diese dann in LTplus per HPGL-Import
zurückgelesen.
Mit freundlichen Grüßen
Robert Fürst
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail Hotline@LTplus.de
Name: Marcus Hopfenzitz
Thema: Maussteuerung
Beitrag: Hallo,ich hätte mal eine kurze Frage:
bei AutoCad Lt konnte ich bisher durch Gedrückthalten des Mausrades
(mittlere Maustaste) den Zeichenbereich beliebig verschieben (ich meine die
Funktion heißt PAN)! Gibt es die Möglichkeit das Popup-Menü, welches
standardmäßig bei LtPlus durch Druck auf die mittlere Maustaste geöffnet
auszuschalten und die vorher beschriebene Funktion ("Pan") über die
mittlere Maustaste zu starten.
Vielen Dank im Voraus
Name: Robert Fürst
Thema:
Sehr geehrter Kollege,
MButtonPan finden Sie bei AutoCad Lt unter:
LTplus-Voreinstellungen, dort: Systemvariablen
Unter IntelliCAD finden Sie den Hinweis im Anzeigemenü
unter PAN - ECHTZEIT (MButtonPan gibt es hier nicht)
Name: Jens Seubert
Thema: Hotline & Schnittpunkt von 2 Kreisen
Sehr geehrte Frau Bertoldi,
Wie bereits gestern um 12.50 Uhr gemailt habe ich Probleme mit der
"Fangoption".
Ihre Antwort um 16.30 Uhr hat mir dabei nicht weitergeholfen, da Sie dazu
keine Stellung genommen haben.
Es wäre hilfreich, wenn die HOTLINE schneller reagieren könnte; damit eine
Hotline überhaupt Sinn macht. Vielleicht klappt es ja morgen früh.
Der Schnittpunkt von 2 Kreisen wird nicht exakt gefangen.
Fangmodus: 4303
Fanggröße: 3
Der Schnittpunkt wurde "groß-gezoomt" und mit dem "kleinen Quadrat"
(Fanggröße) genau angewählt. Jeder "gefangene" Punkt wird normalerweise
mit einem roten
Kreuz angezeigt.
Bei o. g. Vorgehensweise wird immer ein Punkt (auf freier Fläche ?)
angezeigt; nicht aber der Schnittpunkt.
Auch über Objektfang: 2D- Schnittpunkt gibt es kein richtiges Ergebnis.
Wo könnte der Fehler liegen?
MfG
Jens Seubert
Name: Ariane Bertoldi
Thema: Hotline &
Schnittpunkt von 2 Kreisen
Sehr geehrter Herr Seubert,
Unsere kostenlose
Hotline reagiert meist innerhalb von 24 Stunden,
mehr ist nicht drin, andere (z.B. Microsoft,Autodesk,...) brauchen
meist 2-3 Tage oder reagieren überhaupt nicht.
Die kostenlose Hotline ist auch nur für Fragen vorgesehen, die nicht
anhand der mitgelieferten Dokumentation und diesem Forum zu
beantworten
sind. Da die Online Dokumentation sehr umfangreich ist, finden die
Kollegen die entsprechende Antwort meist schon hier.
In Ihrer Mail von gestern waren Ihre Fragen
überhaupt nicht enthalten, wie Sie meiner Antwort
im Zitat entnehmen können.
Zu ihrer Frage:
Der Schnittpunkt wird immer richtig gefangen.
Sie müssen nur nach dem Zoom den Bildschirm
REGENERIEREN dann sehen Sie es.
ZOOMEN + REGENERIEREN ist nötig, weil die
Grafikkarte überfordert wäre, wenn sie
laufend "runde" Kreise zeichnen müsste.
Deshalb werden Kreise bei fast allen CAD
Systemen nach einem ZOOM als Polygone
dargestellt bis ein REGENERIEREN ausgelöst
wird - "Schnittpunkt nicht mehr erkannt"
ist also eine Fehlinterpretation ihrerseits.
Sie sollen ja nicht den Schnittpunkt anvisieren,
sondern einen Punkt auf dem Kreis nahe dem Schnittpunkt.
Wie rund ein Kreis dargestellt wird können
Sie über eine Systemvariable einstellen, s.Online-Hilfe.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail Hotline@LTplus.de
Name: Ekkehard Molsen
Thema: Hotline & Quickrender
Sehr geehrte Frau Bertoldi,
vorab möchte ich mich ganz herzlich für die immer unwahrscheinlich
schnelle, freundliche und kompetente Antwort auf meine Fragen bedanken.
Nun haben sie mir auch noch mit einem Update geholfen. Toll!
Heute habe ich folgende Frage:
Im Menü 3d kann ich das Quickrendern nur in den originalen,
undifferenzierten Farben machen. Keine Schatten, kein Licht, keine
diffusen Unterschiede.
Ich habe eine Diamond Viper (NVIDIA RIVA) Grafikkarte, die sonst in allem
tadellos funktioniert. Ich habe auf einem Rechner, der eine von Ihnen ja
empfohlene ELSA-Karte hat eine Probeinstallation gemacht. Aber auch hier
funktioniert das Quickrendern nicht. - Was kann ich tun?
wozu gibt es denn im Menü 3d die Wahlmöglichkeiten 16 und 256 Farben bzw.
die Auswahl zwischen den verschiedenen Kontrasteinstellungen von 70 / 80 /
90 / 100%? Per Bitmap-Export würde das zu ausreichenden und sehr schnellen
Ergebnissen führen.
Im Lernvideo "Städtebau" ist eine deutliche Differenzierung zu sehen!
Ist das ein Überbleibsel aus AutoCAD LT - Versionen?
Mit freundlichen Grüßen
Ekkehard Molsen
Name: Ariane Bertoldi
Thema: Quickrender
Sehr geehrter Kollege,
Quickrender ist wie der Name schon sagt nur für eine
schnelle 3D-Kontrolle geeignet, da die Funktion wie auch
unter AutoCAD lediglich eine Flat-Schattierung mit max.
256 Farben berechnet.
Nutzen Sie für bessere Ergebnisse die Funktion RENDER
und beachten Sie dabei, daß Sie Ihre Grafik auf TRUE COLOR
gesetzt lassen und Farben aus dem 256 Farbenspektrum benutzen.
Hinweise finden Sie dazu auch in der Online-Hilfe unter
3D-Präsentation.
Die Wahlmöglichkeiten führen bei Auswahl der Elementfarben
aus der vollständigen 256 Farbpalette tatsächlich zu deutlich
unterscheidbaren Ergebnissen, die auch von denen unter
AutoCAD/LT nicht zu unterscheiden sind.
--- vollständige 256 Farbpalette bedeutet, daß ein Element
nicht einfach ROT (16 Farbpalette), sondern einen MITTLEREN
ROTTON aus der 256 Farbpalette haben muss, damit in versch.
ROTTÖNE differenziert werden kann.
Der BMP-Export unter RENDER ist auch nicht langsamer,
beinhaltet aber weitaus mehr Qualität und Flexibilität.
Name: Christof Laue
Thema: existenzgründer
sehr
geehrte damen und herren,
ich bin auf ihr attraktives cad-angebot gestossen und bin sehr an
den
Programmen LTplus Architektur 2004 und an LTplus Bau interessiert.
ihr engagement fuer ihre architektenkollegen ist ueberaus
lobenswert.
ich habe mich im mai letzten jahres selbstständig gemacht.
kann ich als existenzgründer bei ihnen günstigere konditionen
für die o.g. programme erhalten?
mit freundlichen gruessen,
christof laue
Name: Robert Fürst
Thema: Schul-/Existenzgründer Version
Sehr geehrter Kollege,
Bei LTplus architektur gäbe es die:
LTplus architektur 2004 edu Schul-/Existenzgründer Version
Diese Version entspricht der Vollversion, d.h. sie ist
update-/upgradefähig
und darf lediglich nicht kommerziell genutzt werden, kann aber per
Upgrade freigeschaltet
werden.
für: 290.- EUR
Sobald Sie dann aber damit Geld verdienen, sollten Sie die Version
baldmöglichst
upgraden.
LTplus architektur 2004 Upgrade von der eduVersion/PureVersion zur
Vollversion
für: 490.- EUR
s. Homepage - Bestellung
Mit freundlichen Grüßen
Robert Fürst
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail Hotline@LTplus.de
Name: Danny
Thema: Suche Mutoh Stiftplotter.
Suche Mutoh Stiftplotter. Bitte alles anbieten.
Email: pr.signs@web.de
Handy: 0160/ 96635558
Mail: pr.signs@web.de
Name: Helmut von der Heyde
Thema: Update & Mausrad
Liebe Experten,
ich arbeite seit Jahren sehr zufrieden mit LT plus. Die updates habe ich
immer weiter auf die Basis AutoCAD LT 97 geladen. Kann es sein, dass die
letzten updates eine neuere Version von AutoCAD LT verlangen? Die
automatisch erzeugten Funktions- und Werkzeugleisten waren nicht mehr so
vollständig und klar strukturiert wie vorher.
Eine 2. Frage habe ich zu LTplus 2000i bzw. 2002i. Ich arbeite in dem
anderen Programm mit der Intellimouse mit dem Rad als Zoom über das
Zentrum Fadenkreuz. In 2000i funktioniert das nicht, was eine echte
Behinderung ist. Das ist der Grund, warum ich noch nicht auf 2002i
arbeiten kann.
Können Sie mir helfen?
Helmut von der Heyde
Name: Robert Fürst
Thema: LTplus 2002 auf LT 98
Sehr geehrter Kollege,
Sie nutzen die Version 8 für AutoCAD LT 2002,
diese erfordert ebenso wie das aktuelle Update
ein AutoCAD ab Version 2000 aufwärts. Einige
Kollegen lassen zwar LTplus 2002 auch noch auf
LT 98 laufen, dies aber sicher mit einigen kleinen
Problemen.
Ihre LTplus 2002i Version müsste meines Wissens
auch schon beim Drehen des Mausrades zoomen.
Neu ist bei der aktuellen Version nur, daß wir es
so einstellen können, daß ein expliziter Mausklick
das Zentrum neu definiert.
Mit freundlichen Grüßen
Robert Fuerst
Name: Ilona Notzon
Thema: Suche Autocad LT 2000 / 2002 Lizenz
Beitrag: Guten Tag!
Ich suche eine Lizenz für Autocad 2000 oder 2002!
Angebote bitte per email: ilona.notzon@inutex.de
Vielen Dank!
Mail: ilona.notzon@inutec.de
Name: Ibrahim Heckmann
Thema: Endung _un1 bzw. _un2 & Messen
Sehr geehrte Frau Bertoldi,
Hier 2 Fragen zu der neuen LTplus 2004 Version:
1.) Sobald ich eine Datei abspeichere bekomme ich eine zweite Datei
mit der Endung _un1 bzw. _un2 hinzugefügt.
Was sind das für Dateien? Wie kann ich das unterbinden?
2.) Ich suche einen Befehl mit welchem ich in 2D die Längen in X-und
Y-Richtung angezeigt bekomme.
In der 2002 Version war dieser Befehl vorhanden!
Allgemeine Frage: Wie sind ihre Erfahrungen mit Flachbildschirmen im
CAD-Bereich (speziell mit LTplus); können Sie einen Bildschirm empfehlen?
Für Ihre Bemühungen vorab vielen Dank!
Mit freundlichen Grüßen
Ibrahim Heckmann
Name: Ariane Bertoldi
Thema: UndoSave
Sehr geehrter Kollege,
zu1
das sind die Sicherungsdateien von UndoSave,
geben Sie in den Voreinstellungen 0 ein.
s. Hilfe: Bearbeiten-SicherungsDatei
zu2
der Befehl heisst _dist und ist immer noch verfügbar
Werkzeuge-Abfrage-Abstand
oder über das Kontextmenü "Eigenschaften"
Nutze selbst einen 15'' LCD von HT (Samsung) - die Bildschirmdiagonale
entspricht der eines 17'' Röhrenbildschirmes.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Dieter Heinzelmann
Thema: Plot-PFD-Tool...
Was ist der von Ihnen genannte PDF-Treiber, wo finde ich diesen, das Forum
habe ich
in der Eile leider nicht gefunden !
Können Sie mir diesen, oder einen anderen passenden zukommen lassen ? Wenn
ja,
bitte nicht gezipt !
Für Ihre Bemühungen besten Dank.
Mit freundlichen Grüßen
Dieter Heinzelmann
Name: Ariane Bertoldi
Thema: Plot-PDF-Tool's...
Sehr geehrte Kollege,
Da müssen Sie sich leider die Zeit
nehmen,
weil uns hier das Copyright des Herstellers im Wege steht:
www.jawspdf.de
Weitere kostenlose PDF-Treiber sind:
+++ CutePDF Free !!!
http://www.acrosoftware.com/Download.htm
=== CutePDF Printer funktioniert klasse ist flink &klein - mein
Favorit
+++ PDF Factory Pro Hersteller: FinePrint 49,95 EUR
http://www.pdffactory.com
=== PDF Factory Printer funktioniert gut, man muss aber A0 erst noch
als benutzerdefiniertes Format einstellen und dann PDF Factory Printer
nochmal neu aufrufen. Funktioniert auch als Trial perfekt, die
Registrierungs-
aufforderung ist nur eine Zeile ganz unten, fällt aber beim Beschneiden
eh weg...
Mit diesen Druckertreibern können Sie
direkt aus LTplus
eine PDF-Datei erstellen. Diese kann jeder Copyshop
problemlos ausdrucken, in beliebigen Formaten drucken.
Und Sie können den Plot vorher auch noch ansehen und
prüfen.
weitere Tip's zu PDF:
+++ FREE PDF suchen:
s. http://www.pdfdrucker.de/pdf/pdfcreator.html
s. http://www.linetype.com/advice/pdfcreation/index.htm
+++ ps2pdfCreator für 29.-eur
wandelt PSdateien um in PDF, uninteressant...
+++ PDF Factory Pro Hersteller: FinePrint 49,95 EUR
pdfFactory weist eine Besonderheit auf, die sich im täglichen
Einsatz als sehr praktisch erweist und die man nicht mehr missen
möchte - das Vorschaufenster.
Vor dem eigentlichen Abspeichern hat der Benutzer die Möglichkeit,
das Dokument im Vorschaufenster oder im Acrobat Reader zu betrachten.
Ist man mit dem Ergebnis nicht zufrieden, kann der Vorgang abgebrochen
werden.
Doch das war längst noch nicht alles! Ist das Vorschaufenster aktiv,
lässt sich das Dokument editieren, indem einzelne Seiten gelöscht oder
durch
einen erneuten Druckauftrag hinzugefügt werden können. Auf diese Weise
kann man
sehr einfach eine PDF Datei erstellen, die aus einer Vielzahl von
Einzeldokumenten besteht.
Eine Netzwerkversion, die eine Installation auf einem Printserver
ermöglicht,
ist ebenfalls verfügbar.
Die Testversion ist nicht zeitlich begrenzt, jedoch wird eine
Registrierungsaufforderung
in die Fußzeile eines jeden Blattes gedruckt. Bei Registrierung erhalten
Sie eine Seriennummer,
die die Software freischaltet und die Einschränkung aufhebt.
+++ FREE Autodesk revitPDFwriter (v 4.2)
rel. 0.51 und 0.53 ist todesmässig gefährlich,
kann Registry von Win XP zerstören und alle Drucker löschen !
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Gerd Böhme
Thema: Fehlende Anwendung: WipeOut - AutoCAD Express Tool
Sehr geehrte Kollegin
beim Einlesen von Fremd-Zeichnungen (Nemetschek) erhalte ich eine Meldung:
........ u.a. Fehlende Anwendung: WipeOut - AutoCAD Express Tool
............
Frage:
was ist WipeOut und kann man dieses Tool nachinstallieren ?
Danke für Ihre freundlichen Bemühungen
Mit freundlichen Grüßen
Gerd Böhme Dipl. Ing.
Freier Innenarchitekt
Name: Ariane Bertoldi
Thema: Fehlende Anwendung: WipeOut - AutoCAD Express
Tool
Sehr geehrte Kollege,
- Fehlende Anwendung bedeutet hier, daß es sich um eine neuere ARX-Version
dieses Tools handelt, die natürlich auch Nemetschek nicht laden kann.
- vermutlich wurde die Datei mit einer aktuellen AutoCAD 2002-2004 Version
bearbeitet
- in Ihr IntelliCAD könnten Sie zwar durchaus die kostenlosen AutoCAD
Express Tool's LISP einlesen, der Nutzen ist allerdings fragwürdig,
da alle relevanten Funktionen in LTplus bereits vorhanden sind.
- würde mich an dem Hinweis also nicht stören, eine Fehlermeldung ist es
nicht
- s.a. http://www.cadditions.de/html/kompatibilitaten.html
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: ibrahim th.heckmann
Thema: öffnungen zeichnen
sehr geehrte frau bertoldi,
vorab herzlichen dank für ihren guten tipp bezüglich meines problems
mit dem importieren von datein- es hat jetzt funktioniert.
ich habe nun ein anderes problem, und zwar mit dem befehl "öffnungen zeichnen".
habe mir eine Layer für die fenster bzw. türen angelegt. sobald ich aber ein
fenster/türe gezeichnet habe "fliege ich aus dem aktuellen fenster- layer raus"
und lande in einem anderen layer (in meinem fall: layer waende), auch das
gezeichnete fenster befindet sich dann in dem layer-waende.
habe das problem erst seit gestern, vorher hat es immer funktioniert.
können sie mir helfen?
mit freundlichen grüßen
ibrahim th.heckmann
Name: Ariane Bertoldi
Thema: öffnungen zeichnen
Sehr geehrte Kollege,
denke, daß Sie sich hier täuschen. Das
Programm legt die Öffnungen
immer auf dem jeweiligen Wandlayer an, weil es ja in diese Wände
auch das entsprechende Loch schneidet.
Weshalb wollen Sie eigentlich die Trennung ?
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: ibrahim th.heckmann
Thema: öffnungen zeichnen
sehr geehrte frau bertoldi,
Sie habe recht; ich habe mich getäuscht!
Auch die Trennung ist unlogisch.
Danke!!
Mit freundlichen Grüßen
Ibrahim Heckmann
Name: Andreas Lachenmeyer
Thema: Dwg-Dateien von Autocad-LT 97 bis 2000
Sehr geehrte Damen und Herren,
können mit der
LTplus architektur 2004i StandAlone - Vollversion
auch ältere Dwg-Dateien von Autocad-LT 97 2000
eingelesen werden. Mein Büro muß häufig Zeichnungen an andere Firmen
verschicken die mit Autocad 14 und Autocad LT 97 arbeiten. Kann ich
Zeichnungen in dieser Version abspeichern.
Würden Sie von Autocad auf die LTplus architektur 2004i StandAlone -
Vollversion umsteigen.
Für Ihre Auskunft bedanke ich mich im Voraus
Mit freundlichen Grüßen
Andreas Lachenmeyer
Name: Ariane Bertoldi
Thema: Dwg-Dateien von Autocad-LT 97 bis 2000
Sehr geehrte Kollege,
1/
unser Programm nutzt auch selbst dwg/dxf als eigenes Dateiformat,
d.h. es liest und schreibt AutoCAD-DWG's und DXF's von Version 2.5 bis
2000, also auch Ihre Formate Autocad 14 und Autocad LT 97
2/
klar, haben wir schon vor 2 Jahren gemacht, weil IntelliCAD einfach mehr
Möglichkeiten bietet, z.B. LISP-Programmierung
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Markus Kirschner
Thema: Farbprobleme beim Plot einer .plt- Datei
Hallo,
da mein eigener Plotter(HP Draftpro7570A Stiftplotter)zur Zeit nicht funktioniert,
habe ich meine Zeichnung als plt-Datei an eine Repro-Firma geschickt.
Ich plotte mit der Tabelle Lt_m50.ctb, in der ich den von mir verwendeten
Farben die entsprechenden Stifte zugewiesen habe. Der Ausdruck der Reprofirma
(auf einem HP Designjet1050C)war überraschender Weise mit völlig falschen Farben
und auch ganz anderen Linientypen, als ich sie angelegt habe. Was habe ich falschgemacht??
Was hat es mit den Virtuellen Stiften in der Tabelle aufsich??
Gruß
M. Kirschner
Name: Robert Fuerst
Thema: PDF-Druckerprogramme
gehe jetzt von LT 2000 aus, bitte bei Fragen angeben.
Jeder Plotter muss eingestellt werden. Lassen Sie sich dazu
den Plottertreiber der Reprofirma geben, oder viel einfacher:
Es gibt zahlreiche kostenloase PDF-Druckerprogramme,
z.B. Jaws PDF Creator (50.- EUR). Damit können Sie sehr schnell
eine PDF Datei erstellen und auch 1:1 am Bildschirm kontrollieren.
Jeder Printservice ist in der Lage diese PDF's genauso auszudrucken.
Virtueller Stift
Bestimmt eine Nummer für den virtuellen Stift (zwischen 1 und 255). Mit
Hilfe der virtuellen Stifte können zahlreiche Plotter
ohne Stifte einen Stiftplotter simulieren. Häufig können Sie die Breite,
das Füllmuster, den Endstil, den Verbindungsstil sowie
die Farbe und die Rasterung der einzelnen Stifte im Bedienfeld des
Plotters einstellen...
Der HP Designjet1050C hat keine Stifte !
s. Online-Hilfe
Mit freundlichen Grüßen
Robert Fuerst
Name: Achim
Thema: Fremde Plotdateien ploten
Beitrag: Wer kennt ein günstiges Programm/Tool um fremde Plotdateien a
uf dem eigenen Plotter drucken zu können? (LT-plus vorhanden)
Mail: a.hailer@gmx.de
Name: Ariane Bertoldi
Thema: Fremde Plotdateien plotten
Sehr geehrte Kollege,
Sie müssen nur über
Datei-Import-HPGL die Plotdatei einlesen,
dann plotten.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: N. Broschinski
Thema: Nicht koplanare Linien
Hallo.
Ich habe ein Problem mit älteren Zeichnungen, da dort häufiger
"nich
t koplanare Linien" zu finden sind. Wie kann ich die Z-Werte aller
Objek
te auf z=0 setzen? Ich arbeite mit AutoCAD2000.
Vielen Dank!
MfG
N. Broschinski
Name: Ariane Bertoldi
Thema: Nicht koplanare Linien
Sehr geehrte Kollegin,
der Befehl lautet _Flatten
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: N. Broschinski
Thema: FLATTEN, Architekturaufsatz Paladio mit
AutoCAD2000
Sehr geehrte Frau Bertoldi,
leider funktioniert der Befehl _flatten bei mir nicht.
Es wird angezeigt: "unbekannter Befehl".
Sind die Befehle für die englische und deutsche Version gleich?
Ich
arbeite
nämlich mit einer deutschen Version (AutoCAD2000). Oder kann es an
unserem
Architekturaufsatz Paladio liegen?
Ich würde mich freuen, wenn Sie mir nochmals weiterhelfen könnten.
MfG
N. Broschinski
Name: Ariane Bertoldi
Thema: FLATTEN Architekturaufsatz Paladio mit
AutoCAD2000
Sehr geehrte Kollegin,
dachte natürlich, daß Sie eines unserer Programme nutzen.
Was sagen eigentlich die Palladio- oder Autodesk-Hotline zu dem Problem ?
Hier eine Lösung für pures AutoCAD:
[Z &Ändern]+
^C^C_elev;\\_select;\+
_change;_previous;;_p;_elevation;$M=$(getvar,elevation);_thickness;$M=$(getvar,thickness);;
Wie Sie ein solches Makro nutzen finden Sie in der Online-Hilfe.
Ich hoffe Ihnen damit weitergeholfen zu haben.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: IN-BI-TEC e.V.
Thema: Erfahrungsaustausch
Anwender von IntelliCAD aus Berlin und Umland,
mit Interesse an
Erfahrungsaustausch gesucht.
e-mail:
k.andert@gmx.de
Name: Ariane Bertoldi
Thema: AutoCAD, neues...
ø AutoCAD 2004 verschlüsselt jetzt Ihre Daten. Hier ist Vorsicht
geboten,
wenn Sie Ihre Dateien auch noch in ein paar Jahren öffnen möchten.
http://www.caddigest.com/subjects/autocad/select/day_encryption_2004.htm
ø Autodesk liegt mittlerweile in erbittertem Rechtsstreit mit Spatial, dem
Hersteller der ACIS-Technologie. Auch hier sollte man wohl besser
auf den
künftigen Einsatz von ACIS verzichten.
http://www.caddigest.com/subjects/autocad/select/092303_grabowski_spatialvautodesk.htm
und hier noch ein Tip zum grossen
AutoCAD 2004
ø Restoring a Lost Command Line
Sometimes users get in a hurry or just aren't careful,
and can accidentally drag and drop the command line area,
losing it in the process.
Carefully follow this Registry Edit procedure to get it back.
Shut down AutoCAD if it's running.
Click on Start, then choose Run.
Type REGEDIT and choose OK.
On the left pane, double click on "HKEY_CURRENT_USER".
Double click on "Software".
Double click on "Autodesk".
Double click on "AutoCAD".
Double click on "R15.0"
Double click on "ACAD-###:###".
Double click on "Fixed Profile".
Double click on "Command Line Windows".
On the right pane, double click on "Dock Window Position".
Several numbers should be highlighted, simply press "0".
Choose OK, then close the Registry Editor.
Restart AutoCAD, the command prompt should be back.
aus:
http://www.dotsoft.com/acadtips.htm
http://www.dotsoft.com/acadbugs.htm
http://www.dotsoft.com/freestuff.htm
Name: Ariane Bertoldi
Thema: MicroStation...
BALTIMORE, Maryland, May 19, 2003 - OpenDWG Alliance,
a non-profit industry consortium committed to promoting open
industry-standard formats for the exchange of CAD data, and
Bentley Systems, Incorporated, today announced that the
Alliance will support V8 DGN.
Also öfter auf
www.openDWG.org wg. DGN-Import
nachsehen.
Name:
Claudia Birkenseer
Thema: HOAI-Tool...
Hallo zusammen,
bin auf der Suche nach einem günstigen Programm zu Berechnung des
Honorar`s
nach HOAI.
Könnt ihr mir ein Programm empfehlen?
freundliche Grüße
Dipl.-Ing. (FH) Architektin Claudia Birkenseer
eMail:
claudia.birkenseer@fsmuc.com
Name: Ariane Bertoldi
Thema: HOAI-Tool...
Sehr geehrte Kollegin,
dort gibt es ein günstiges und gutes Tool:
Link http://www.plusaufbau.de
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name:
Walter Hummler
Thema:
Facilitiy-Daten...
Sehr geehrte Damen und Herren,
wir haben als Klinik LT-Plus eingesetzt und sind sehr zufrieden.
Heute fragen wir an, ob es hierzu eine Zusatzmodul gibt in welchem
Facilitiy-Daten gespeichert werden können (z.B. Bodenbelag,
Fenstererneuerung, Wandanstrich, Wandfarbe, etc.).
Danke für Ihre Rückmeldung.
Verwaltungsleitung
Walter Hummler
Name: Ariane
Bertoldi
Thema:
Facilitiy-Daten...
Sehr geehrter Kollege,
Sie nutzen LTplus unter AutoCAD LT 2000 ?
ein spezielles Modul gibt es von uns nicht, aber:
- Sie könnten einen Block mit den entsprechenden Daten
definieren, s. AutoCAD-Hilfe
- den BBB-Raumstempel der Bremer-Hochbau-Verwaltung
verwenden, s. Konstruktion - Werkplan
- oder für Ihre IntelliCAD-Vollversion, die Sie mit dem Update
2001 erhalten haben, ein passendes LISP Programm im WWW
suchen bzw. schreiben - suche: "facility management" LSP download
z.B.:
http://www.cadstudio.cz/developuk.htm
http://www.cadalyst.com/solutions/lip/0400lip/0400lip.htm
http://www.geocities.com/RainForest/1073/index.html
Wenn Sie die angestrebte Nutzung etwas genauer beschreiben
kann ich Ihnen vielleicht auch weiterhelfen.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Andreas Licht
Thema: Mitarbeiter gesucht...
Hallo Fr. Bartoldi!
...
Seit dem Winter 2002 arbeiten wir im AVA-Bereich mit dem Lt-plus Bau
Programm.
Auch mit diesem Programm sind wir sehr zufrieden.
Für das AVA Programm könnten wir Schulungen und Demonstrationen
für interressierte Kollegen anbieten.
In das CAD Programm wäre bei vorhanden sein eine kurzfristige
Einarbeitung
sicherlich möglich, Schulungen und Demonstrationen könnten dann auch
in diesem Sektor angeboten werden.
Bei Interresse nehmen Sie bitte per E-mail Kontakt auf mit :
Herrn Andreas Licht, e-mail : AndreasLicht@aol.com
mfG AL
Name: Ariane Bertoldi
Thema: Mitarbeiter gesucht...
Sehr geehrter Kollege,
wir haben Sie in unsere Network-Liste aufgenommen, als
Ansprechpartner:
Herr Andreas Licht
D-Hannover
e-mail : AndreasLicht@aol.com
[X] LTplus Bau
[ ] LTplus architektur 2002i
[ ] LTplus architektur 2002@
Bei Bedarf geben wir Ihre e-mail weiter. Die Provision beträgt 25%,
für Schulungen sollten Sie nicht mehr als 75.-EUR/Std. verlangen.
Schicken Sie uns einfach die Bestellung des Kollegen zusammen
mit Ihrer Provisions-Rechnung.
Für LT und die Vollversion habe ich Sie lieber nicht eingetragen,
weil unsere beiden Versionen doch sehr viel komplexer sind als
die von Ihnen genutzte.
Vielen Dank für Ihr Interesse.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: D.Clausen
Thema: Windows XP - HP DraftPro EXL - Treiber
Hallo liebe Kollegen !
beim Umstieg auf Windows XP habe ich feststellen müssen,
das es Mircosoft gefiel den HP DraftPro EXL - Treiber nicht
mehr anzubieten ...
Auf der HP-Seite gibt es auch keine Treiber mehr ...
Frage : ist Ihnen bekannt wo ich einen aktuellen (für XP)
Plotter-Treiber bekommen kann.
Der HP-Hpgl/2 - Treiber unterstützt das Gerät nur mäßig ...
da der EXL noch für Hpgl1 ausgelegt ist ... also ein reiner
Stiftplotter.
Ich danke für Ihre Mühe
und verbleibe
D.Clausen, Lübeck
Name: Ariane Bertoldi
Sehr geehrter Kollege,
ähnliche Erfahrungen machten wir als in Win2000 plötzlich
der Stiftplotter fehlte und Microsoft und HP empfahlen auf einen
neuen Plotter umzusteigen.
Geholfen hat damals nur das Aufspielen eines gottlob kompatiblen
NT4-Treibers.
Vielleicht akzeptiert XP nun in Ihrem Falle den alten Win2000-Treiber ?
Sie können aber auch unseren mitgelieferten Mutoh-Treiber verwenden,
s. auf der CD: \Support\HPplot\HP7585a\2000XP\...
oder \LTTools\Windows\... im Installationsverzeichnis
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name:
Detlef Clausen
Hallo Frau Bertoldi !
Hat ein wenig gedauert, bis es gelang für XP einen geeigneten Treiber
zu
finden.
Unter http://www.dobtec.de/webfarbe/mutohindex.html habe ich dann
den NT-Treiber für den Mutoh IP-210/220 gefunden, den ich dann ...
unter
starkem WINDOWS-Protest ... installiert habe.
Das Ergebnis ist mehr als zufriedenstellend.
Nochmal vielen Dank für den Tip und viele liebe Grüße aus Lübeck
Detlef Clausen
Name: Ariane Bertoldi
Thema: Windows HPGL/2 - Treiber - HPGL/2 Import -
DWF-Dateien
ø Die LTplus-Funktionen lesen HPGL ein.
Für den Import von kompilierten
HPGL/2 Dateien können Sie sich "govert's hpgl/2 to dxf" herunterladen:
http://www.output.tmfweb.nl/
ø Autodesk DWFwriter jetzt im
CD-Verzeichnis \support:
Mit diesem Druckertreiber können Sie nun auch DWF-Dateien erzeugen.
Mit dem Autodesk® Express Viewer, freier Download über
Autodesk-Homepage,
können Sie DWF-Dateien anzeigen und drucken.
Sie haben damit die Möglichkeit, die Ansicht zu vergrößern bzw. zu
verkleinern,
und Zeichnungen komfortabel z.B. an den Statiker oder Bauherrn
weiterzugeben...
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Philipp Fries
Thema: Layerfilter als Standard festlegen.
Beitrag: Hallo Zusammen
Ich arbeite mit Autocad lt 2002 und habe einen Layerfilter eingerichtet.
Diesen möchte
ich nun als Standard festlegen. dieser soll beim Aufstarten von Autocad
aktiv werden.
Wie kann ich das machen?
Gruss Philipp
Mail: pfries@gmx.ch
Name: Ariane Bertoldi
Sehr geehrter Kollege,
Im grossen AutoCAD oder auch unter IntelliCAD könnten
Sie hier über die start.lsp etwas erreichen, LT sieht diese
Möglichkeit leider nicht vor.
Die gespeicherten Filter werden in der Zeichnungsdatei abgelegt.
Sie können nur über den Layer-Dialog angewählt werden, also
nicht über ein Diesel- oder Script-Makro.
Versuchen könnten Sie folgendes:
1. speichern Sie Ihren Filter in einer Vorlaufdatei
2. so können Sie diesen in jeder neuen Zeichnung verwenden
Eine weitere Automatisierung ist wahrscheinlich unter LT nicht
möglich,
aber versuchen Sie es auch bei Autodesk, wir machen ja eigentlich
nur die Hotline zu unseren eigenen LTplus-Programmen, bei denen
der Funktionsablauf etwas komfortabler ist.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Hauke Stolley
Thema: Einarbeitung in erweiterte Bemassungsfunktionen
Sehr geehrter Herr Bertoldi
Ich habe das Problem mit der Hochzahl und der dritten Stelle hinter dem
Komma gelöst
bekommen. Ich habe auf dem Icon "Bemaßungs-Stil" die Parameter geändert.
Daraufhin ist es zu einem neuen Problem gekommen.
Die neue Maßkette kam als Rechteck aus den Objekt heraus. Ich denke es war
die
Maßkette und die Maßbegrenzunglinie. Die Maßzahl war nicht zu sehen, auch
nicht als
ich sie in dem "Register Text" vergrößert habe. Die Zahl blieb im
Verhältnis zur
Zeichnung sehr klein (nicht Sichtbar). Was muß ich in der Einstellung
ändern, daß die
Zeichnung nachher so aussieht, wie in Ihrem Vidiofilm?
Das Problem mit dem "gedrehten Cursor" ist noch einmal aufgetretten.
Die alte Zeichnung hatte ich aber schon verher vernichtet. Ihr Tipp mit
dem "3D
Projektion zurücksetzen" hat funktioniert.
Mit freundlichem Gruß
i.A.
Hauke Stolley
Stadt Schleswig - Der Bürgermeister
FD Gebäudemanagement
Gallberg 3+4, 24837 Schleswig
Name: Ariane Bertoldi
Sehr geehrte Kollegin,
Sehr geehrter Kollege,
"neue Maßkette kam als Rechteck aus den Objekt heraus"
Leider verstehe ich nicht was Sie damit sagen wollen. Die Bemassung
läuft fehlerfrei, wenn Sie die folgenden Punkte beachten:
1. Vorlaufdatei verwenden
2. einen Plotmaßstab wählen oder erstmal auf 1/100 belassen
3. einen LTplus-Bemassungsstil wählen oder auf METER belassen
s. Einführungsvideo 1
Wenn Sie selbst
Anpassungen vornehmen sollten Sie sich erst den gesamten
Abschnitt BEMASSUNG in Online-Hilfe und Befehlsreferenz zu Gemüte
führen,
dann können Sie mir auch sicher besser erklären was eigentlich schief
läuft.
"Was muß ich in der Einstellung ändern, daß die Zeichnung
nachher so aussieht, wie in Ihrem Vidiofilm?"
1. Stellen Sie erstmal alles so ein wie oben beschrieben
2. dann ändern Sie die entsprechenden Punkte und speichern
diesen neuen Maßstil unter einem neuen Namen. Wenn Sie die
Online-Hilfe zu Rate ziehen, werden Sie auch die Zusammenhänge besser
verstehen - Ihr Problem könnte darin begründet sein, daß Sie den
Zeichnungs-
maßstab nicht berücksichtigt bzw. nicht eingestellt hatten, aber da kann
ich
anhand Ihrer Beschreibung nur raten.
Fangen Sie einfach
mal mit den LTplus-Voreinstellungen an und machen Sie
Ihre individuellen Anpassungen erst, wenn Sie eine Zeit lang damit
gearbeitet
und Erfahrungen gesammelt haben.
Ich hoffe Ihnen damit weitergeholfen zu haben.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http://www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Fred Bichlmaier
Thema: "UNABLE TO EXPLODE..." und Kontext-Copy/Move
Sehr geehrte Frau Bertoldi,
habe 2 Fragen an Sie:
1. wenn ich Quick-Blöcke später wieder zerlegen möchte kommt oft die
Mreldung: "UNABLE TO EXPLODE..." Was mache ich da falsch ?
2. manchmal dauert es vergleichsweise lange bis der Bezugspunkt gefunden
wird,
wenn ich etwas per Kontextmenü kopiere - bei der Standardfunktion geht es
aber
gewohnt schnell. Stimmt da was mit dem Kontextmenü nicht ?
mfG
Bichlmaier
Name: Ariane Bertoldi
Sehr geehrter Herr Bichlmaier,
"UNABLE TO EXPLODE..."
ø Ältere Quick-Blöcke (anonyme Blöcke) können u.U. nicht zerlegt
werden,
wenn sie im 3D-System um eine Achse gedreht wurden. Speichern als DXF
(z.B. R14-DXF) und anschl. Zurücklesen beseitigt dieses Problem, weil
die entscheidende Z-Nachkommastelle abgeschnitten wird.
Wenn Sie im 3D-Explorer mit saveAs als DXF speichern, macht dieser aus
jeder Kopie eines anonymen Blocks (AB's) einen neuen Block, d.h. die
Dateigrösse wächst stark.
Kontext-Copy/Move...
ø Die Identifikation des Bezugspunktes kann bei komplexen Körpern
(z.B. 3D-Kugel) mehrere Minuten dauern. Dies sieht dann u.U. aus wie
ein Programm-Absturz ist aber keiner. Eine Abhilfe ist es den Objektfang
z.B. auf MID,CEN einzuschränken (per Icon oder Funktionsmenü), oder
temporär zumindest den SCHNITTPUNKT abzuschalten.
Ein ESC ist vor Funktionsende nicht möglich, also Geduld...
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Holger
Thema: Layer der Schraffur ändern...
Sehr geehrte Frau Bertoldi
wie lässt sich der Schraffur-Layer am schnellsten ändern ?
mfG
Holger
Name: Ariane Bertoldi
ø Schraffuren werden immer auf dem akt. Layer als Block definiert,
d.h.
ein Bewegen auf einen anderen Layer ändert lediglich die Definition,
nicht aber die tatsächliche Lage. Die Hatch-Schraffuren Zerlegen Sie
auf den gewünschten Layer (Zerlegen zu akt. Layer). Bei den Solid-Farb,
BHatch-Schraffuren, ändern Sie den Layer über Eigenschaften ändern.
Nutzen Sie auch die Layer-Kontrolle um schon beim Schraffieren den
gewünschten Layer zu setzen.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Ariane Bertoldi
Thema: 3D im grossen AutoCAD...
2D, 2 1/2D and 3D - die Unterschiede...
einen Überblick gibt z.B.:
http://pointa.autodesk.com/local/enu/portal/Articles/article.jsp?articleId=15918
Name: Susi M
Thema: Allg. 3D - Hinweise...
Sehr geehrte Frau Bertoldi
gibt es auch eine deutsche Quelle wo ich mehr über das Arbeitem im 3D
erfahren kann?
mfG
Susi Mertens
Name: Ariane Bertoldi
Thema: 3D Anleitung...
Sehr geehrte Frau Mertens
nachfolgende Anleitung habe ich für Sie in Online-Hilfe, News und
Forum
zusammengesucht.
Mit freundlichen Grüßen
Ariane Bertoldi
***************************************************************************
Allg. 3D -
Hinweise...
***************************************************************************
ø immer in ORTHOGONALEN ANSICHTEN konstruieren, d.h. immer zuerst
im WKS-Grundriss in x/y-Position bewegen, dann in der Ansicht(WKS) über
den Punktfilter .Z/Z=0 in die korrekte z-Position bringen. Z=0 schaltet
den
Objektfang in Z-Richtung praktisch ab, ist deshalb der ideale Weg.
ø 3D Drehen um Schnitt/Ansicht 90grad hochzuklappen
ø LTplus-Bewegen und -Kopieren bewegen nur zweidimensional, also
nie die
Z-Höhe, ausser die eingestellte Ansicht ist zugleich BKS (Ansicht=BKS).
Deshalb ist ein spezielles Icon für 3D-Bewegen (inkl. Punktfilter z=0
bei _move üb. Kontextmenü) völlig unnötig. Im Gegensatz zum Original
(_move üb. Kontextmenü)lässt die LTplus-Funktion den Z-Wert bereits
unberücksichtigt also bewegt nur zweidimensional in XY-Richtung !
ø auch 2D-Grundfunktionen sind anwendbar wenn im Grundriss, also
dem WKS,
und auch wenn eingestellt wurden eine Ansicht(WKS) oder Ansicht=BKS
ø und natürlich die Regeln für VARIANTEN Konstruktionen beachten
(datei_0x.*)
ø ACIS, Regionen und BHatch-Schraffuren werden von vielen
Programmen nicht
angezeigt, so auch von ICAD, Rhino 3D und dem 3D-Explorer. ACIS wird ab
AutoCAD 2004 auch von Autodesk nicht mehr explizit unterstützt. Jetzt wird
"ShapeManager" benutzt der nur noch auf ACIS 7 "basiert".
s. http://www.upfrontezine.com/2001/upf-274.htm
"Autodesk is replacing ACIS with its own in-house solid modeling
kernel
called Autodesk Shape Manager."
ø Blöcke und Schraffuren (hier besser freie verwenden) zerlegen Sie
zu akt. Layer.
Zerlegen Sie die Blöcke erst nach der Positionierung im 3D-Modell, die
Lage bleibt
dann erhalten, und speichern Sie dann unter einem neuen Datei-Namen. So
können Sie
in der Ursprungsdatei die intakten Blöcke auch noch aktualisieren.
ø machen Sie ausgiebig Gebrauch von der Funktion FLATTEN, diese
setzt die
Z-Höhen von schlampig gezeichneten 3D-Flächen auf einheitliche Z-Werte
(0).
ø Aktualisierung der Anzeige in 3DExplorer (RENDER) und Rhino3D
(3D-Projektionen)
erreichen Sie durch Speichern unter IntelliCAD und nachfolgendes
Wiederholen
des entsprechenden Programmstarts.
ø 3D-Orbit...
Sie können die 3D-Anzeige mit der Maus in Echtzeit frei verändern.
Halten Sie dazu die entsprechende Tastenkombination gedrückt:
strg rechts drehen um X-Achse
shift rechts drehen um Y-Achse
shift links drehen um Z-Achse
strg links drehen Ursprung frei
keine rechts beendet 3D-Orbit-Darstellung
***************************************************************************
Variante 1:
"Ansicht = 3D-Modell" für Präsentation
***************************************************************************
Das Modell wird schnell über die bereits gezeichneten und detaillierten
Ansichten erzeugt. Die BMP-Ausgabe kann für Präsentationen verfeinert
werden.
Erstellen Sie aus den Ansichten 3D-Blöcke und "kleben" Sie diese auf eine
"Solid-Schachtel", die den Hauskörper darstellt. Durch diese
"Solid-Schachtel"
verhindern Sie, daß die Blöcke durchsichtig dargestellt werden. Alternativ
können Sie auch die 3D-Blöcke jeweils mit einer 3D-Fläche hinterlegen.
Für Schraffuren verwenden Sie nur die "freie Schraffur" und zerlegen diese
bevor Sie den 3D-Block erstellen - Bhatch-Schraffuren werden nicht
dargestellt.
1. Ansicht kopieren und den 2D-Fenstern eine Z-Höhe geben, z.B. 5cm
2. Ansicht 3D-Drehen 90grad
3. bei Z-Ansicht = 0,0,0 über Thickness die Körperlänge definieren
4. 3D-Körper zeichnen, z.B.: FreiesSolid, 3DFläche
5. Idealdarstellung im 3DExplorer (RENDER) mit Ausgabe als *.bmp
3DExplorer (RENDER):
- ORBIT: erst EIN KLICK am Startpunkt der Drehung, dann
ziehen
- MERGE: mischt mehrere Zeichnungen
- API: XD Graphics
- GRID: Solid 1x1
- SMOOTHING: 35grad
- MATERIALS: Don't use default material ergibt bunt, sonst grau
- nur BASIC bei den Materials ist änderbar, also keine Textur
- Schlagschatten werden nur beim RAYTRACING dargestellt, dafür
verschwinden
aufgeklebte Darstellungen (z.B. 2D-Fenster), diese müssen vorher eine 3D-
Tiefe bekommen. In Rhino werden diese auch beim RENDERN durch den
Parameter
RENDER WIREFRAME dargestellt ohne in 3D konstruiert zu sein.
- EIN Objekt mit der zu ändernden Farbe wählen, rechte Maustaste
öffnet Kontextmenü, in ObjectProperties-Materials die Farbe doppelklicken
und unter BASIC die Farbe für DIFFUSE abändern. Damit werden zugleich
ALLE Objekte mit derselben Farbe angepasst. Doppelklick auf Objekt öffnet
ObjectProperties-Materials direkt.
- Linke Maustaste gehalten dreht, zurück kommt man über Kontextmenü
(rechte
Maustaste) ALL OBJECTS. Rechte Maustaste gehalten zoomt.
- LADEFEHLER ? You have 30 day's left hat nichts damit zu tun !
= erst im IntelliCAD/AutoCAD als 2000-DXF speichern, dann im 3D-Explorer
über
File-Dialog erneut öffnen. Dies passiert auch bei r12-DWG's und wenn
mehrfach
hintereinander gespeichert od. geöffnet wird, d.h. wenn "Remind Me Later"
öfter in
einer Sitzung gedrückt werden muss, mag 3D-Explorer irgendwann gar nichts
mehr tun,
dann muss 3D-Explorer neu gestartet werden
- FileOpen Dialog öffnet Zeichnung auch wenn Konvertierung fehlschlägt.
- nicht angezeigt werden im 3Dexplorer: ACIS-Körper und BHatch-Schraffuren
verwenden Sie deshalb freie Schraffuren und zerlegen Sie ACIS-Körper
- ohne Deckel bzw. Höhe werden angezeigt: Zylinder und Polylinien
mit den Solid's können Sie auch die Deckel erstellen
verwenden Sie statt Polylinien besser die LWPolylinien (Default)
- nur z.T. nicht werden angezeigt: Bögen in LWPolylinien
mit den FREIEN Solid's können Sie auch diese Deckel erstellen
- Die Zeichnung muß nach jeder Änderung gespeichert werden, starten Sie"
erst dann den 3D-Explorer erneut. Beachten Sie auch die 3D-Tip's in der "
Online-Hilfe, News & Videos...
***************************************************************************
Variante 2:
"Grundriss = 3D-Modell" für Konstruktion
***************************************************************************
Ein echtes 3D-Modell wird durch konstruktive Erweiterungen im Grundriss
erzeugt. Verwenden Sie dazu die Funktionen: Wand,Öffnung,Sturz/Brüstung,
3D-Treppe,3D-Fläche für die Giebelwand,PolyLinie für das Dach
und zerlegte Blöcke (z.B. Baum aus dem Baum-Katalog).
Es werden dabei echte 3D-Körper hinzugefügt. Die Plot-Ausgabe kann
re-importiert und zur weiteren Konstruktion verwendet werden.
1. Grundriss kopieren
2. Grundriss ergänzen um z.B. Sturz/Brüstung
3. in der 3D-Ansicht Giebelwände und Dächer konstruieren,
dabei Schnitt und 3D-Linie als Hilfskonstruktion benützen
4. Idealdarstellung im Rhino3D (3D-Projektionen) mit Ausgabe als *.plt/prn
Rhino3D (3D-Projektionen):
- Aufgeklebte Darstellungen (z.B. 2D-Fenster), werden beim RENDERN durch
den
Parameter RENDER WIREFRAME dargestellt ohne in 3D konstruiert zu sein.
- RHINO liest alte Position von um Z gedrehten Blöcken ein, d.h. die
gedrehten
Blöcke liegen irgendwo und den Körpern fehlt so Deckel bzw. 3D-Volumen
= in 3D-Explorer mit saveAs als DXF speichern und dann in RHINO öffnen.
Die
Dateigrösse ist unerheblich, weil die Rechengeschwindigkeit auch bei der
kleineren
fehlerbehafteten DWG gleichbleibt, und die Zahl der Plot-Vektoren sich
auch nicht
ändert.
= besser bei STB-Präsentationen den erheblich schnelleren 3D-Explorer
benutzen,
weil bei der DWG auch die 3D-Volumen der "Baum-Kugeln/Blöcke" beim
HiddenLine
verloren gehen.
- auch hier ist die RESOLUTION der Render-BMP frei einstellbar, dann per
SCREENSHOT im Malprogramm weiterbearbeiten. Ideal ist es die Perspektive
per Doppelklick zum einzigen Fenster zu machen - so gross ist dann autom.
auch die Render.BMP
- Verdeckt rechnen (Hidden Line)
...funktioniert ausser bei 3D-Polyline-Meshes (Torus s.u.)einwandfrei,
aber sollte
es doch mal nicht möglich sein alle gewünschten Elemente zu
identifizieren, dann
versucht man folgendes:
ø Fenster o.ä. mit Z ungleich 0
ø Speichern als R14-DXF
ø Anonyme Blöcke zerlegen
ø Speichern als R14-DWG
= so sind zwar die z-gedrehten Blöcke falsch, aber das Verdecken
funktioniert.
- Torus/Ring wird in Rhino nur gerendert, nicht verdeckt gerechnet. Das
gilt für
alle AutoCAD-3D-Körper, da diese mit 3D-Polyline-Meshes erzeugt werden.
Hier ist
es besser den internen Weg gehen, d.h. in IntelliCAD selbst verdeckt
rechnen,
dann die BMP exportieren (_bmpout), diese mit WinTopo BMP-Vektorisieren,
und als
DXF wieder zurücklesen. 3D-Polyline-Meshes können aber im Rhino-Renderer
mit
beliebiger Auflösung verdeckt gerechnet und dargestellt werden, somit ist
auch ein HOCHAUFLÖSENDER Weg wie beim internen Weg machbar.
Dieser Rhino-Parameter entspricht SOLID OUTLINE im 3D-Explorer.
- allg. Hinweise:
Die Hinweise können Sie in der Online-Hilfe bzw. in den News nachlesen
und ausdrucken, oder Sie mit dem Icon 'AI' unter Rhino 3D direkt anzeigen.
Rhino reicht völlig für Hidden, also
weitere Suche nach Viewer etc. beenden
und Rhino V.3 gibt's auch auf deutsch...
***************************************************************************
HiddenLine und
Darstellungsqualität...
***************************************************************************
- Je nach Ihren Ansprüchen, von der HiddenLine-Plotter-Ausgabe bis zu
anspruchsvollen
Render-Aufgaben, ergeben sich völlig verschiedene Anforderungen, die sich
nur noch
mit Zusatzprogrammen zu AutoCAD/IntelliCAD erfüllen lassen. Sehen Sie sich
auch die
folgende Programme an:
- Autodesk-3DViz (ca. 1500.- EUR)
- Autodesk-VoloView (ca. 250.- EUR)
- Highlight Pro V3.0 (ca. 50.- EUR):
http://www.raytracing.de/highl3/index.htm
- Movie3DGO: www.aist.com nur mit IE, NURBS nicht acis - Modeller/viewer
- Blender: free modeller: http://www.blender.nl/download/
- DesignWorkshop(R) Lite (kostenlos), das Programm ist die Lite-Version
eines echten
3D-Modellers für den Macintosh(R) und Windows(R): http://www.artifice.com
- SoftCAD.3D: 3D - dxf in/out - Win9x/NT - Freeware, 3D-CAD und
Visualisierung!
http://www.softcad.com/ nur mit IE, FREE OF CHARGE version Lite 1.16 of
SoftCAD.3D
SoftCAD liest zwar recht fehlerhaft r12.dxf ist aber im hidden line rasend
schnell, der
Plot kann in IntelliCAD/AutoCAD eingelesen werden.
Sie sehen die Preise sind weit gestreut, deshalb durchsuchen Sie das Web
auch selbst
nochmal mit GOOGLE (suche: MODELLER FREEware dxf hidden line output
download dwg).
Name: Holger
Thema: Scannen & Zwischenablage
Sehr geehrte Frau Bertoldi
möchte Lageplänne einscannen und weiterverarbeiten. Wie soll ich dabei
verfahren,
Zwischenablage oder besser vektorisieren ?
mfG
Holger
Name: Ariane Bertoldi
Sehr geehrter Herr Drees,
wir gehen meist vor, wie folgt:
ø Scan für Lageplan
- in s/w einlesen bzw. speichern
- im Malprogramm ausdünnen, oder später im CAD
- Import s/w-Bitmap mit bester Qualität und schnell
- oder in WinTopo mit OneTouchVectorisation
ø Zwischenablage Einfügen
- bei IntelliCAD Kopien immer Einfügen-Formatiert als Block
- BMP's können über die Zwischenablage kopiert und eingefügt werden,
z.B. als Option Entities.
ø Vektorisieren von Hand
...auch das Vektorisieren einer BITMAP durch einfaches Überzeichnen ist
möglich,
weil die Punkte im IntelliCAD sauber gefangen werden.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Stefan Lenz
Thema: Haustechnikappikation TGA2001 jetzt günstig bei
ebay
Beitrag: TGA2001 ist eine vollständige
Haustechnikapplikation für alle Autocad
Versionen ab LT97. Weitere Info´s unter www.tga2001.de
Mail: Lenz.Stefan@gmx.de
Name: Thilo Kocsanyi
Thema: "Datei Öffnen"
Sehr geehrte Frau Bertoldi
Zuerst möchte ich mich für Ihre promte Antwort bedanken, leider komme ich
erst jetzt zum Antworten.
Die Frage bzgl. der Versionsnummer haben Sie zu unserewr zufriedenheit
beantwortet.
Anbei erhalten Sie bzgl. des Problems des dateiöffnen eine Beispieldatei
von
uns. Das Problem des datewiöffnen im zusammenhang mit dem automatischen
Schliessen von Intellicad tritt nur bei neu erstellten Dateien auf, alte
lassen Sich wie gewöhnt unter dem "Datei Öffnen" öffnen, nur neu erstellte
Datein lassen sich nur mit hilfe des Windows Explorer öffnen, aber nur
wenn
Intellicad schon gestartet ist.
Bitte überprüfen Sie das doch, wir bedanken uns für Ihre hilfe im vorraus.
Thilo Kocsanyi
Name: Ariane Bertoldi
Sehr geehrter Kollege,
1. Ihre Datei lässt sich problemlos INNERHALB IntelliCAD öffnen.
2. Ein Öffnen über den Datei-Explorer von Windows ist nicht sinnvoll,
weil die Verknüpfung auf jedes beliebige Programm gesetzt werden kann.
3. Versuchen Sie die Datei unter neuem Namen zu sichern und dann
INNERHALB IntelliCAD erneut zu öffnen.
4. Importieren Sie die Datei in eine neue Zeichnung mit der Funktion
ALTE ZEICHNUNG IMPORTIEREN
PS: schicken Sie uns bitte Ihre Datei-Anhänge immer gezippt und max.
200Kb gross.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Thilo Kocsanyi
Thema: Versionsnummer ?
Sehr geehrter Herr Fürst,
Wir haben wie beschrieben bei Ihnen die Version von LTplus Architektur
2002i
bstellt und bezahlt. Diese Version ist die Version 2000i mit der
Versionsnummer 3.0, aber die Version 2002i hat laut Ihrem Schreiben die
Versionsnummer 4.0 irgenetwas passt da nicht zusammen.Ich habe den
Eindruck
das wir die alte Version als "Update" erhalten haben, wenn das anderst
ist
klären Sie mich bitte auf.
Ingesamt sin wir mit Ihrer Software aber sehr zufrieden.
Mit freundlichem Gruß
Thilo Kocsanyi
Sehr geehrter Kollege,
zur Versionsnummer:
Sie haben im Nov. 2001 die damals aktuellste Version 3
erhalten. Die Bezeichnung 2000i bzw. 2002i wurde zum
Jahreswechsel geändert und ist lediglich formeller Natur,
s. #_setup.hlp auf der CDR.
Die aktuelle Version 4 vom Nov. 2002 können Sie per Update,
erhalten so wie unten beschrieben.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Sabine Spars
Thema: "Wenn die Fülle kommen möchte, muss die Leere
vorhanden sein."
Guten Morgen,
gerne stelle ich das Thema RAUMKLAERUNG einmal zur Diskussion und freue
mich über jeden Kontakt und Beitrag.
Danke
Mail: info@raumklaerung.de
Name: Peter Breidbach
Thema: Update von autoCad auf 2002
Hallo Herr Kollege,
ich bin seit Jahren Benützer ihrer LT Produkte und sehr zufrieden
damit!
Jetzt will ich ihnen auf diesen Wege ein paar Fragen zu möglichen
Updates stellen.
1. Ich habe LT plus Bauantrag Bayern Version 3.0,
Probleme mit € Zeichen, ausserdem wird ab Januar ein neues
Baubeginnsanzeigenformular verlangt!
Ist Update möglich , zu welchen Preis?
2. Ich habe LT plus architektur 2000 / autoCadLt 2000.
Welche Vorteile bringen mir ein Update zur Erstellung von
Eingabeplänen für Wohnhäuser?
Brauche ich auch ein Update von autoCad auf 2002 um, wie
von der Firma Autodesk vorgestellt wird , eine assoziative Bemassung
benützen zu können?
Ich bitte um schnelle Rückantworten , auch
telefonisch oder per Fax
möglich!
Mit freundlichen Grüssen
Peter Breidbach
Architekturbüro Breidbach
Name: Ariane Bertoldi
Sehr geehrter Kollege,
freut mich, daß Sie so zufrieden sind, zu Ihren Fragen:
1. hier betreut Sie Hr. Steinlehner unter www.ltplus-bau.de
habe die Frage deshalb gleich auch an Ihn weitergeleitet.
Soviel mit bekannt ist, stehen Update's auf o.g. Homepage
zum Download bereit.
2. Leider weiß ich nicht was die Fa. Autodesk da neues vorgestellt
hat. Wir haben LT 2002 auch im Büro, daß sich bei der Bemassung
irgendetwas signifikant geändert hätte, kann ich aber nicht sehen.
Unser Update V.8 läuft auf LT 2000 aufwärts, d.h. Sie können die
Vorteile auch unter Ihrem bestehenden LT nutzen. Näheres finden Sie
im Mailing und unter http://www.ltplus.de/update.htm
Ich hoffe Ihnen damit weitergeholfen zu haben.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Christian Steinlehner
Sehr geehrter Herr Breidbach,
wie Ihnen Frau Bertoldi schon richtig geschrieben hat, stehen die
Updates
immer kostenlos auf der Homepage www.LTplus-bau.de bereit. So auch für
die
neue Version 3.3 mit den angesprochenen Änderungen. Da Sie mit Version
3.0
arbeiten, müssten wir Ihnen jedoch eine neue CD zusenden, da wir das
zugrundeliegende Access auch auf Version 2000 mit updaten. Ich würde
Ihnen
aber empfehlen, dass Sie das Update erst in er ersten Januarwoche
bestellen,
dann bekommen Sie automatisch auch die Berechnungen für GFZ/GRZ und
Wohnflächen kostenlos mit dazu.
Mit freundlichen Grüßen,
Christian Steinlehner
http://www.LTplus-bau.de
Name: ms-usenet
Thema: Bugfix 3265 - C++
Sehr geehrte Damen und Herren,
anbei unser Fix für das Developer
Network:
_Undo inkl. (sds_command
"'_redraw"), würde man wohl machen in:
undo.cpp = short
cmd_u(void)
short cmd_u(void) { //
Prompts (none, actually), are frozen, 5/2/96.
SDS_MultibleMode=0;
if (cmd_iswindowopen()
== RTERROR) return RTERROR;
if (cmd_istransparent()
== RTERROR) return RTERROR;
struct resbuf undoctl;
SDS_getvar(NULL,DB_QUNDOCTL,&undoctl,SDS_CURDWG,&SDS_CURCFG,&SDS_CURSES);
if(!(undoctl.resval.rint
& IC_UNDOCTL_ON)) {
cmd_ErrorPrompt(CMD_ERR_UNDODISABLE,0);
return(RTNORM);}
VoidEntityReferences();
SDS_UndoGroup(SDS_CURDWG); HIER PASSIERT UNDO
// HIER KÖNNTE ICH ALSO
MEINE ERGÄNZUNG EINFÜGEN:
SDS_COMMAND(meine
ergänzung, z.B. redraw)
return(RTNORM);
"
die Undo-Steuerung ist bereits seit
Version 4.1a vom Anwender veränderbar:
bitte geben Sie also die neue Möglichkeit auch in das Forum weiter.
ø Undo-Default = 1 = UndoEIN & UndoGruppeAUS sind variierbar.
Name: Eugen Maron
Thema: Mitarbeiter gesucht
Bauzeichner/Bautechniker/Architekt mit LTplus Kenntnissen für interessante
Bauaufgaben gesucht.
Architekturbüro
Eugen Maron
Kampenwandstr.54
83530 Schnaitsee
Tel: 08074/1466
Fax: 08074/1412
E-mail: eugen.maron@web.de
Mail: eugen.maron@web.de
Name: Oliver Rapp
Thema: WWW-Demo
Beitrag: ):
Hallo Architekteninititive.
Mein erste Zugriff auf ihre Seite war sehr
erfreulich.
Doch ich habe Schwierigkeiten die Demoversion zu starten. Könnten sie
mir weiterhelfen? Nach dem Download habe ich einen schwarzen Hintergrund
mit "setup.exe overwrite (Y/N).
Gruß Oliver Rapp
Name: Ariane Bertoldi
Sehr geehrter Kollege,
schwarzen Hintergrund
=== das ist ein DOS-Fenster
mit "setup.exe overwrite (Y/N).
=== hier Y eingeben
Damit wird die Installation der WWW-Demo entkomprimiert
und die setup.exe ersetzt, dann also nochmals setup.exe
ausführen startet den entkomprimierten Installer.
Mit freundlichen Grüßen
Ariane Bertoldi
______________________
LTplus ArchitektenInitiative e.V.
http:// www.LTplus.de
E-mail a-bertoldi@LTplus.de
Name: Nicol Sander
Thema: UNDO-Funktion z.T. unberechenbar
Sehr geehrter Herr Fürst,
die UNDO-Funktion ist z.T. noch unberechenbar.
Leider funktioniert diese manchmal nach ca. 1-2 Stunden Arbeit nicht mehr
korrekt.
Mittlerweile kommt das zwar nicht mehr so häufig vor wie vor 2 Tagen,
stört mich aber immer noch.
Ich setze als Betriebssystem Win2000 Rev. 2 ein, was kann ich tun ?
Mit freundlichen Grüssen
Nicol Sander
Name: Robert Fürst
Sehr geehrte Frau Sander,
schön, daß es bei Ihnen schon etwas
besser läuft, das liegt sicher daran, daß Sie geübter sind
und Funktionen nicht mehr sooft abbrechen müssen.
Vielleicht hilft Ihnen noch Folgendes:
- ICAD zählt manchmal die internen
Funktionsaufrufe von komplexen Funktionsaufrufen, wie z.B.
Wand / Öffnung / Strecken, als einzelne Undo-Schritte. Der Anwender
denkt, dann natürlich nach
einem Klick auf UNDO müsste die Öffnung wieder verschwunden und die Wand
repariert sein.
Leider wären in so einem Falle aber ca. 25 Undo's nötig, weil beim
Erstellen der Öffnung, auch
soviele Einzelschritte nötig sind - probieren Sie es ruhig mal aus !
Mein Tip:
- Auch wenn es etwas mühsamer erscheint, beenden Sie bei einem
Bedienfehler die aufgerufene
Funktion sauber, d.h. machen Sie einfach weiter bis die Funktion vom
Programm beendet wird.
Dann können Sie immer die mächtigere und zuverlässige ZURÜCK-Funktion
verwenden, die meist
mit einem Klick erledigt, wozu UNDO vielleicht mehrere benötigen würde.
Mit freundlichen Grüßen
Robert Fürst
Name: Gerd Rotte
Thema: UNDO
Sehr geehrte Frau Bertoldi
seit ich mein Windows optimiert habe funktioniert auch wieder alles !
Vielleicht könnten Sie eines auch gleich mal ins Forrum stellen:
"achtet auf defekte RAM Speicherbausteine",
bei mir waren 2 St. f. 50.-
die Hauptschuldigen !
Mit freundlichen Grüßen
Gerd
Name: Ariane Bertoldi
Thema: UNDO Funktion...
Sehr geehrte Damen und Herren,
Gerade zu Anfang werden Funktionen häufig
vom Anwender abgebrochen.
Für dieses "Probieren" hat Windows leider wenig Verständnis und
quittiert
dann ebenso häufig das Protokollieren der Undo-Schritte.
Vermeiden Sie deshalb Häufiges Abbrechen, auch indem Sie das Programm
mit der
Online-Hilfe und nicht mit der ESC-Taste erkunden.
So üben Sie auch gleich eine professionelle und effektive, weil korrekte
Arbeitsweise ein.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: A Lenz
Thema: Undo & MehrfachUndo
...beachtet man die Hinweise, dann arbeitet
die Funktion mittlerweile auch recht zuverlässig.
Oft ist das gleiche Ergebnis aber auch schneller über eine andere Funktion
oder Vorgehensweise
zu erreichen. Statt beispielsweise die 18 internen Funktionsaufrufe einer
Tür oder Bemassung
durch wiederum 18-maliges Klicken auf Undo rückgängig zu machen, kann man
diese doch
auch mit nur einem Klick LÖSCHEN...
ciao
Name: ms-usenet
Thema: Bugfix 3265 - Undo - Mfc's
Sehr geehrte Damen und Herren,
Mittlerweile haben wir von unserer
Seite die meisten Probleme bei der überwiegenden Anzahl
der Kollegen behoben. Wir warten nun wieder auf eine mfc-Verbesserung
seitens Microsoft, s.u.:
"So wird
beispielweise die eingeschränkte Funktionalität der Undo-Funktion,
durch eine zusätzliche Zurück-Funktion innerhalb der komplexen
Architektur-
Funktionen unterstützt, um ein rein von Windows abhängiges Verhalten der
Funktion weitestgehend zu verhindern. Die originäre Undo-Funktion von
IntelliCAD wird von Windows selbst über die von Microsoft unabhängig
aktualisierten Microsoft-Foundation-Classes gesteuert, und ist damit
bekanntermassen bei komplexen Funktionsabläufen stark von der jeweiligen
Hard- und Software-Konfiguration des jeweiligen Windows-Arbeitsplatzes
abhängig."
http://www.cadonline.com/cadalyst/article/articleDetail.jsp?id=80399
Underhanded Undo (2004 SP1)
In September 2003's Bug Watch, I asked for any problems you've
experienced
with the Undo command in AutoCAD 2004. I received quite a number
of responses,
and many reports also appear in Autodesk's discussion groups. Thanks to
all
those who provided information, and I'm sorry I can't respond to you all
individually. The problems generally fall into one of two categories:
* AutoCAD refuses to undo more than one step, or in some
cases goes back
a handful of steps and no further. This is not caused by AutoCAD being
configured to remember only a single undo step (Undo Control One). Some
people
noted that when this happens, it also clears the Previous selection set.
* AutoCAD performs a random number of undo steps, even when
no undo has
been requested. In many cases, this occurs when saving the drawing. In
some
cases, AutoCAD will undo right back to the beginning of the drawing
session.
It's worth mentioning that many people, myself included, use AutoCAD
2004
regularly without ever seeing a problem with the Undo command. Because
of that,
and because these problems occur in a seemingly random fashion, it's
difficult to work out exactly what is happening. However, it's possible
to take an
educated guess.
AutoCAD 2004 significantly overhauled the Undo mechanism to provide the
multiple Redo facility. The easy answer is that this new code contains
bugs that
are causing the problems described above, but I suspect things are more
complex than that. At least one known Undo problem is triggered by
seemingly
unrelated ObjectARX code. The code that triggers the problem could be in
third-party applications, in Autodesk vertical applications (that is,
the various
Desktops), in the Express tools, or possibly even in AutoCAD itself. For
the
highly technical among you, Undo and Redo stop working if a
commandEnded()
reactor is triggered and calls acedSSGet(). Officially, aced* functions
aren't
designed for use inside reactors, but they have worked fine on all
AutoCAD
releases from 14 to 2002. The upshot is that even if AutoCAD 2004 is
technically
not guilty of causing the problem, it still breaks existing code and
causes
innocent users some nasty problems.
Name: Metz
Thema: AutocadMap 2000
Sehr geehrte Damen und Herren,
wir haben Ihr angebot im Internet gesehen. Wir arbeiten mit AutocadMap
2000 und
fragen an, ob es eine Demoversion Ihres Programmes dafür gibt. Wenn ja,
senden
Sie uns diese bitte per e-mail zu.
Mit freundlichen Grüßen
Metz
Name: Ariane Bertoldi
Sehr geehrte Damen und Herren,
die Demo-Version hat eine Grösse von ca.
150MB!
Sie können Sie per Fax od. E-Mail
anfordern, bitte Adresse nicht vergessen.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Sandra Frey
Thema: Layerfilter ?
Hallo Hotline Team!
Die 2 Hauptarbeitsplätze arbeiten mit Autocad 14 und einem
Architekturaufsatz namens Cadline. Der Vorteil von diesem Programm
ist, daß es eine sehr gute Ebenenverwaltung hat, ähnlich wie bei
ihrem System werden diese über Layer gesteuert. Die Aussenwand des
Kellergeschosses wird z.B. automatisch aw00xyz genannt. Das
bedeutet, daß immer die 3.+4. Stelle des Layernamens die für die
Ebene massgebende ist. Das Problem beim bearbeiten unserer Dateien
mit Intellicad ist, daß kein Layerfilter vorhanden ist. Beim
einfachen Autocad kann man z.B. über *00* alle Layer der jeweiligen
Ebene rausfiltern. Das negative dieses Programms ist, daß es nicht
für eine Ebene 5-6 Layer anlegt sondern für jedes Bautei einen
anderen Layer. Dies macht die Sache wirklich unübersichtlich, wenn
man nicht die Ebenenverwaltung von Cadline hat, oder halt einen
Layerfilter. Vielleicht gäbe es ja sogar eine Möglickeit alle layer
die an 3.+4. Stelle eine bestimmte Zahl haben, in einer Gruppe
zusammenzufügen.
Ich fände es echt super, wenn sich einer der Programmierer mit
diesem Thema auseinandersetzen würde.
Bitte melden Sie sich bei mir, ob Sie hierfür eine Möglichkeit
sehen.
Mit freundlichen Grüßen
Sandra Frey
Name: Ariane
Sehr geehrte Kollegin,
der Layer-Filter wird in Angriff genommen,
Sie können ab 1. Juli nochmal nachfragen.
Bis dahin tut's sicher folgendes Makro:
[ ... Filter]+
^C^C_layer;OFF;*;_Y;ON
jetzt können Sie in der Befehlszeile *00* eingeben, sodaß nur diese
Layer eingeschaltet
sind. Eine Bitte hätte ich noch, verzichten Sie in Zukunft auf Ihre
Dateianhänge, Emails mit Anhang werden
bei uns nicht bearbeitet, weil das Herunterladen zu viel Zeit in
Anspruch nimmt und natürlich
wegen der Viren-Gefahr.
Wenn es unbedingt sein muss, dann nur angemeldete und komprimierte
Dateianhänge schicken.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Claudia Grob
Thema: Teilfragmente
Guten Tag meine Damen und Herren
Sie erhalten gemaess Telefon mit einem Ihrer Mitarbeiter von vorhin, die
Datei mit Problemen.
Problem:
Obwohl in der Voranzeige des Befehls <Oeffnen der Plan korrekt
angezeigt wird, weist der Plan nach dem Oeffnen nur Teilfragmente auf.
Er ist nicht vollstaendig. Die Layersteuerung sowie Farben wurden
geprueft.
Duerfen wir Sie bitten, dieses Problem zu pruefen. Besten Dank im
voraus. Ich verbleibe mit freundlichen Gruessen.
Claudia Grob
front office design Christian Kohler AG
Name: Ariane
Die Zeichnung wurde mit einer ARX-Anwendung unter AutoCAD 2000 erstellt,
d.h. die erzeugten
Elemente können nur dort geändert und angezeigt werden. Da hat der
Kollege ein kleines Problem,
weil sein Programm (AEC archbase Ver.3.0) ein proprietäres Format
schreibt, das auch AutoCAD
ohne sein Programm nicht bearbeiten kann.
Er müsste Ihnen die Datei also so liefern, daß sie von jedem AutoCAD
ohne seine Applikation gelesen
werden kann. Dazu sollte sein Programm einen Export-Filter besitzen.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Siggi
Thema: Drucken im Netzwerk
Benötigt man zum drucken im Netzwerk einen Windows Treiber oder
funktioniert das auch wenn ich nur den ACAD 2000 Treiber benutze!
Sprich:Kann ich nur den Treiber Zentral auf
dem File Server benutzen oder benötige ich den Windows Treiber dezentral?
Mail:
Ziggi0@sms.at
Name: Ariane
Sehr geehrte Kollegin,
Sehr geehrter Kollege,
Sie können den Treiber zentral auf dem File Server
belassen. Aus Gründen der Performance sollten
Sie lediglich AutoCAD dezentral auf jeder Workstation
haben.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: gruppeomp gbr
Thema: eps.Dateien
wie funktioniert das Erstellen von eps.Dateien ?
GMX - Die Kommunikationsplattform im Internet.
http://www.gmx.net
Name: Ariane
Sehr geehrter Kollegen,
EPS Dateien erstellen Sie am einfachsten über
den Jaws-PDF-Creator, kostenlos über:
Global Graphics Software Limited
www.jawspdf.com
Oder Sie richten einen PS-Drucker ein und drucken
in Datei - file:
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Gerd Böhme
Thema: Maßbegrenzungen
Sehr geehrte Frau Bertoldi
Ich muß öfters gemailte Zeichnungen von SWATCH bearbeiten, d.h. in
übermittelten Zeichnungen Ergänzungen oder Änderungen vornehmen und die
geänderten
Pläne an verschiedene Büros zur weiteren Bearbeitung weiter schicken, die
wiederum
Ergänzungen vornehmen.
Diese "halbfertigen" Zeichnungen haben beispielsweise andere
Maßbegrenzungen als
LTplus (keinen Schrägstrich sondern einen Kreis). Was passiert, wenn ich
mit LTplus neue
Maße (mit Schrägstrich ?) eintrage - das würde nicht gut aussehen
und würde von SWATCH sicherlich auch nicht akteztiert werden.
Ist es möglich - und wenn ja wie - AutoCAD LT 2000 OHNE LTplus im
"normalen" Modus laufen zu lassen ?
Als Innenarchitekten bauen wir doch meist "im Bestand", d.h. wenn wir das
Gebäude erst einmal mit den Architektur-Funktionen von LTplus gezeichnet
haben, geht unsere Arbeit
eigentlich erst richtig los und dazu wären die ganzen Wand- und
Öffnungsfunktionen eigentlich nicht
mehr unbedingt nötig. Dies sind dann Möbel- und
Ausbau-/Detail-Zeichnungen. Natürlich geht dies
alles auch mit LTplus, aber ehrlich gesagt vermisse ich im Augenblick noch
etwas die normale
Menü-Struktur, was zugegebenermaßen sicherlich auch ein Gewöhnungs- und
Übungsprozess ist.
Mit freundlichen Grüßen
Gerd Böhme Dipl. Ing.
Freier Innenarchitekt
Name: Ariane
Sie können als Maßbegrenzung ebensogut einen Kreis definieren (z.B.
"Punkt leer"),
speichern Sie diesen eigenen Stil dann in der Vorlaufdatei unter dem
Namen SWATCH
ab.
Dann würde ich mir je nach Bedarf einfach
die LTplus.mnu oder die Acad.mnu
hereinladen. Wissen Sie wie man das macht ?
Ich tue es über den Befehl _menuload, dann "Durchsuchen" im Verzeichnis
\Support.
Zuletzt die entsprechende MNU laden und dabei "Alles ersetzen"
aktivieren.
Mit freundlichen Grüßen
Ariane Bertoldi
Name: Juliane Schikorr
Thema: "Eine neuere Version der hilfe wird zum Lesen dieser
Hilfe-Datei benötigt"
Sehr geehrter Herr Fürst,
die Version 4 ist eingetroffen - vielen Dank.
Leider funktioniert der gesamte Hilfe-Bereich nicht.
Ich setze als Betriebssystem Win2000 Rev. 2 ein,
es erscheint beim Aufrufen der Hilfefunktion "Diese Datei ist keine
Windows-Hilfe Datei" - nach Bestätigung "Eine neuere Version der hilfe
wird
zum Lesen dieser Hilfe-Datei benötigt".
Haben Sie eine Vorstellung, voran das liegt ?
Mit freundlichen Grüssen
Juliane Schikorr
Name: Robert Fürst
Thema: LTplus-Hilfe
Windows-Hilfe...
Sollte sich die Online-Hilfe nicht starten lassen, dann kopieren Sie
die beiden Dateien winhelp.exe und winhlp32.exe in das IntelliCAD-
Hauptverzeichnis. Sie finden beide im Unterverzeichnis \Help und auf
der CD im Unterverzeichnis \Support\Winhelp.
Der Grund dürfte in Ihrer Windows-Version zu suchen sein, weil bei
Standard-Installation von Windows 2000/XP das HLP-Hilfesystem gegen
ein Internet gestütztes CHM-Hilfesystem ersetzt wird.
So müsste die Hilfe wieder funktionieren.
Mit freundlichen Grüßen
Robert Fürst
Name: Gerd Böhme
Thema: LTplus-Hilfe
Sehr geehrte Frau Bertoldi
das eMail mit der LTplus-Hilfe hat sich zwischenzeitlich erledigt
(Mail von
letzter Woche) es funktioniert alles !
Mit freundlichen Grüßen
Gerd Böhme Dipl. Ing.
Freier Innenarchitekt
Name: Juliane Schikorr
Thema: LTplus-Hilfe
Sehr geehrter Herr Fürst,
vielen Dank für die prompte Hilfe - es klappt jetzt und ich lege los mit
dem
Lernprogramm.
Beim Start der Hilfe-Programme aus dem Windows-Explorer im
\help-Verzeichnis
startet das jeweilige Programm und es öffnet sich ein "Datei-Öffnen"
Fenster, das die Hlp-Dateien des verzeichniss anbietet. Starte ich
die.hpl-Daten einzeln per Doppelklick, kommt die jeweilige Hilfedatei.
Nach kopieren der beiden hlp.exes in das LTPLUS4-Root-Verzeichnis lässt
sich
Hilfe sofort aus dem Programm startet und zeigt schön die ganze
Menüstruktur
etc an, also das womit sie sich soviel Arbeit gemacht haben.
Gruss
Schikorr
Name: Gerd Böhme
Thema: LTplus-Hilfe
Sehr geehrte Frau Bertoldi,
freut mich, das ich Ihnen auch mal mit einer Antwort dienen kann,
meist ist
es ja umgekehrt, also:
bei mir lag der Fehler an der Verknüpfung vom Desktop aus:
Normalerweise starte ich mit folgenden Einträgen des
ICON - EIGENSCHAFTEN -
VERKNÜPFUNG
Ziel: C:\AutoCAD\aclt.exe / T LTplus.dwt
Arbeitsverzeichnis: D:\CAD-Projekte ( Dieser Eintrag verweist auf mein
Datenspeicherverzeichnis, ist aber falsch ! )
C:\AutoCAD ist hier die richtige Einstellung, dann
funktioniert auch die Hilfe wieder richtig
Im ersten Falle bekommt man einige Fehlermeldungen, das Programm läuft
aber
trotzdem einwandfrei.
mit freundlichen Grüßen
Gerd Böhme
Name: Ingolf Körner
Thema: LT 98 auch mit irgendweinem "trick" ohne vorhandene
altversionen installieren ?
sehr geehrte damen und herren, vielleicht
können sie uns helfen ? wir besitzen ein ACD LT 98 upgrade und
müßten nun bei jeder neu- oder wiederinstallation die älteren varianten
von lT installieren, um eine entsprechende
freigabe zu erhalten. nun vertragen sich die "ganz alten LT-versionen"
nicht mit dem aktuellen betriebssystem.
kann man das o.g. upgrade ACD LT 98 auch mit irgendweinem "trick" ohne
vorhandene altversionen installieren ?
besten dank für ihre bemühungen im voraus mfg
Dipl.-Ing. Ingolf Körner
Name: Ariane
Sehr geehrte damen und herren,
es genügt beispielsweise die aclt.exe von
LT2 im Installationsverzeichnis der Festplatte zu haben.
Mit freundlichen Grüßen
Ariane Bertoldi
Entscheidungshilfe...
Da aufgrund des
Preis-/Leistungsverhältnis für die meisten Kollegen nur zwischen der Version
für AutoCAD LT
und der StandAlone-Version inkl. Microsoft's IntelliCAD gewählt wird,
sollen hier auch nur für diese beiden
Varianten Hilfen zur Entscheidungsfindung gegeben werden.
Preis...
Der Strassenpreis für Autodesk's AutoCAD LT 2002 beläuft sich derzeit auf
ca. 1200.- EUR.
Microsoft's IntelliCAD ist aus einem nicht kommerziellen
Open-Source-Projekt hervorgegangen,
deshalb wird auch unsere IntelliCAD-Version kostenlos in der
LTplus-Vollversion mitgeliefert.
Leistung...
Die Programmierung von
AutoCAD LT ist nur per "DIESEL", einer minimalen englischen
Programmiersprache
mit eingeschränktem Befehlssatz möglich.
Microsoft's IntelliCAD hingegen kann mit der komfortablen und weltweit
etablierten Sprache "LISP" erweitert werden.
Programmerweiterungen für spezielle Aufgabenbereiche, Workarounds zur
allgemeinen Funktionserweiterung,
oder einfach nur Ihre individuelle Anpassungen, können deshalb leicht
selbst erstellt, oder in riesiger Auswahl,
meist kostenlos, aus dem Internet bezogen werden.
Daneben können Sie erweiternde Funktionen
mit C++ direkt, oder jeder anderen Hochsprache via COM-Schnittstelle
erstellen.
Auch über VBA, enthalten in den anderen Produkten der
Microsoft-Office-Familie, kann Microsoft's IntelliCAD von diesen direkt
angesteuert werden.
Alle eingesetzten Programmiersprachen
bedienen sich, wie bei der gesamten Microsoft-Office-Familie gewohnt,
des engl. Befehlssatzes des jeweiligen Programmes. Einer individuellen
Anpassung sind damit kaum noch Grenzen gesetzt.
So wird beispielweise die eingeschränkte Funktionalität der
Undo-Funktion, durch eine zusätzliche Zurück-Funktion innerhalb
der komplexen Architektur-Funktionen unterstützt, um ein rein von
Windows abhängiges Verhalten der Funktion weitestgehend
zu verhindern. Die originäre Undo-Funktion von IntelliCAD wird von
Windows selbst über die von Microsoft unabhängig aktualisierten
Microsoft-Foundation-Classes gesteuert, und ist damit bekanntermassen
bei komplexen Funktionsabläufen stark von der jeweiligen
Hard- und Software-Konfiguration des jeweiligen Windows-Arbeitsplatzes
abhängig.
Es geht auch so...
Wer also bereits eine
AutoCAD LT Version besitzt, genauso wie gewohnt
weiterarbeiten möchte, auf Erweiterungen durch kostenlose
LISP-Programme aus dem Internet oder aus Fachzeitschriften verzichten
möchte, dürfte mit der LTplus-Version für AutoCAD LT
bereits zufrieden sein.
Sollten Sie aber
kein AutoCAD LT besitzen, Wert auf mehr Unabhängigkeit durch
professionelle Programmiersprachen wie LISP
und C++ legen und Interesse an der Weiterentwicklung von nicht
kommerziellen Programmen haben, dann sollten Sie die
LTplus-Vollversion
inkl. Microsoft's IntelliCAD
nicht nur wegen des erheblich günstigeren Gesamtpreises in Betracht
ziehen.
Netzwerk...
Wie kann man sich die Arbeitsweise
vorstellen. Ist es dann möglich, daß von zwei Arbeitsplätzen an einer
Zeichnungsdatei gleichzeitig
gearbeitet werden kann.
Die Arbeitsweise entspricht der von AutoCAD
oder Word, dort können Sie es auch selbst testen. Auch im Netz würde ich
das Programm
auf jedem Rechner installieren und nur die Daten auf dem Server.
Wie in Millimeter gezeichnet werden
kann, ohne Probleme mit den Funktionen von LTPlus zu bekommen.
Gezeichnet wird 1:1 in CM, weil darauf die
LISP-Programme und Kataloge basieren.
Sind Ihre vorhandenen Zeichnungen nicht 1:1
gezeichnet ? Wenn doch, dann importieren Sie diese als "Alte Zeichnung"
und zeichnen in CM weiter.
Mit der Ausgabe-Bemassung hat dies nichts zu tun. Die Eingabe erfolgt also
in CM, dann kann skaliert werden, z.B. per Varia/Dehnen.
Dachkonstruktion,
Sonderkonstruktionen...
LTplus ist als schlankes Programm gedacht,
deshalb werden auch keine Makros für Dachkonstruktionen integriert. Diese
können mit den
vorhandenen Grundfunktionen erstellt werden.
Programmiert wurde das Programm 1995 für
AutoCAD LT. Die IntelliCAD-Version ist die komfortablere, weil mit LISP
und C++ programmiert.
Die Version für AutoCAD 2002 liegt zwischen den beiden obengenannten.
LTplus architektur, als schlichte DIESEL/LISP Applikation verträgt
sich auch mit anderen. Die IntelliCAD-Version ist völlig unabhängig.
Layer-Auswahl-Button...
Wie kann ich in meiner Version in der
Buttonleiste den komfortablen AutoCAD-Layer-Auswahl-Button einbauen
(zeigt Zustände der jeweiligen Layer an – längliches Kombinationsfeld)?
Das ist ein AutoCAD feature, wir haben eine
Variante: durch Klick auf den Layer in der Status-Zeile klappt hier
die Auswahl auf.
Wie füge ich bei der Bemassung einen
symmetrischen Block dauerhaft ein ?
d.h. wie stelle ich die Bemassung ein, dass
sich bei jeder Bemassung automatisch der symmetrische Block mit einfügt ?
Sie definieren einen eigenen Bemassungsstil
am einfachsten unter Verwendung der beiden LTplus-Stile für Meter und
Zentimeter und speichern diesen dann unter einem neuen Namen ab.
Im Register Pfeile aktivieren Sie
"Anwenderdefinierte Pfeile" und geben unter Start und Ende den Namen Ihres
Blockes ein.
Nun speichern Sie diesen eigenen Bemassungsstil und die so veränderte
Vorlauf-datei ab.
Schriftstil...
RomanS entspricht nicht dem RomanS Stil,
den wir vom Word oder vom AutoCAD kennen ?
Die Schriftstile sind nicht normiert aber
dennoch durch Copyright geschützt. Wir haben hier alle aktuellen AutoCAD's
laufen,
die Schrift RomanS sieht bei uns auf jedem Rechner geringfügig anders aus,
je nach Bildschirmtreiber und eingestelltem
Breitenfaktor. Unter Word haben wir RomanS weder unter Win 95/98 noch
2000/XP. Nutzen Sie unter Word die mit AutoCAD
gelieferten, dann können Sie dies auch unter IntelliCAD tun, indem Sie die
Schrift laden. Auch AutoCAD muss bei den
Vektorschriften eigene für die Standard-Windows-Schriften mitliefern, die
sich aus urheberrechtlichen Gründen zumindest
geringfügig unterscheiden müssen.
Da die Windows-Schriften obendrein pixel
und eben nicht vektororientiert sind fallen die Unterschiede naturgemäss
grösser aus.
Zuletzt stellt sich die Frage warum eine in Word gezeichnete Linie nicht
wie eine unter AutoCAD aussieht. Weil auch hier der
Unterschied zwischen pixel und vektororientiert ins Auge sticht.
Lesen Sie sich bitte auch die beiden
Kapitel: "Grundlagen" und "Tips und Tricks" in der Online-Hilfe durch.
Dort erfahren Sie noch
mehr zu diesem Thema.
Länge der Masslinien bei der
Bemassung...
Die Länge der Masslinien zum Objekt hin ist
wie unter AutoCAD nicht sinnvoll zu verändern, deshalb nutzen wir unter
beiden
Programmen einen symmetrischen Block.
Plot-Datei erstellen - Wie funktioniert
das?
Beispielkonfiguration für einen Plotter:
Register: Erweitert
Konfiguration Öffnen:
laden Sie hier z.B. eine Konfiguration:
Plot, d.h. Sie benutzen einen Plotter, z.B.
HP 7585A. Die Linienstärken werden über die Farben an die Stifte
übergeben,
d.h. Linienstärken müssen hier generell auf 0.00 gesetzt werden
(orientieren Sie sich an der Plot-Konfigurations-datei:
LTplus_P.pcp/pc3 f. AutoCAD). Den jeweiligen Drucker/Plotter müssen Sie
über die Windows-Druckersteuerung bereits
eingerichtet haben.
Hewlett Packard HP 7585A als
Beispielkonfiguration...
Um eine Plot-Datei (PLT oder PRN) zu
erzeugen, machen Sie sich mit der Windows- Druckersteuerung vertraut und
wählen
dort als Drucker z.B.: HP 7585A an der Schnittstelle FILE.
Damit wird in eine Datei gedruckt...
Erstellen einer Plotdatei:
Register – Skalierung
1. Inhalt für Druck: bestimmen Sie
den zu druckenden Bereich mit einem Fenster ( = Wähle Druckbereich).
2. Drucke nur Druckbereich: setzen Sie das Häkchen wenn Sie
angeschnittene Elemente vermeiden möchten
3. Elemente für Druck: im Normalfall wohl "Alle Elemente"
4. Maßstab für Druck:
Einheitenverhältnis in Millimeter,
z.B. M 1/100 im Druck: 10 (10mm sind 1cm...) in Zeichnung: 100,
oder z.B. M 1/200 im Druck: 10 (10mm sind 1cm...) in Zeichnung: 200
5. DRUCKEN...
s. Online-Hilfe
Benutzerdefiniertes Papierformat...
diese Einstellungen nehmen Sie in der
Windows-Druckersteuerung und nicht im IntelliCAD vor.
Unsere Plotter haben immer am Ende der Papierformate ein
"Benutzerdefiniertes Format",
sollte Ihrer dieses nicht besitzen müssen Sie ein nächstgrösseres
auswählen.
Das CAD-Programm hat wie oben gesagt nichts mit Ihrer Hardware zutun.
Hotline...
Wie jeder Verein ist auch die
ArchitektenInitiative e.V., auf Ihre kollegiale Mitarbeit angewiesen.
Schicken Sie uns deshalb bitte auch weiterhin Ihre Beiträge und
Verbesserungsvorschläge.
LTplus wird ständig weiterentwickelt, dazu
benötigen wir auch Ihre Hilfe.
Teilen Sie uns also eventuell auftretende Probleme mit. Sobald eine neue
Version verfügbar ist,
erhalten Sie gegebenenfalls ein kostenloses Service-Release. Bei Nutzung
unserer Email-Hotline
erhalten Sie noch schneller Hilfe, weil sauber formulierte Probleme
natürlich auch einfacher zu beantworten sind.
"Anwendung wird aufgrund eines
ungültigen Vorgangs geschlossen" bedeutet generell:
Es liegt ein Windows - Konflikt vor, der meist auf Hardwareprobleme
zurückzuführen ist.
Studieren Sie auch die Foren im Internet, z.B.:
www.intelliCAD.org ,
www.autodesk.de
Zu allgemeinen Windows- oder
AutoCAD-Problemen, lesen Sie bitte erst die entsprechenden
Abschnitte im jeweiligen Handbuch und nutzen bitte auch die Hotline des
jeweiligen Programmherstellers,
also Microsoft Windows - 0180 5 67 22 55 und Autodesk AutoCAD - 089
547690-0.
ByLayer...
Linientyp und Farbe sollen per Layer
gesteuert werden.
Wie geht das ?
ByLayer...
diese Eigenschaft für Farbe und Linienart können Sie explizit vergeben:
1. in den LTplus Voreinstellungen für alle drei Stiftfarben
2. im IntelliCAD Explorer für den Linientyp
3. in der Statuszeile für die Farbe
"Dauerhaft" speichern Sie diese Einstellungen in der Vorlaufdatei.
Die Programmphilosophie von LTplus ist aber eher plotorientiert, d.h. wir
arbeiten mit einem 3 Farben System.
Eine Programmsteuerung über die Layer erfordert eine recht hohe
Layer-Anzahl.
s. Online-Hilfe: Grundlagen & Druck/Plot & LTplus Voreinstellungen
Fachliteratur-Fortbildung-Schulung...
Was kann ich tun um mich auf dem
Soft-Hardwaremarkt besser zurecht zu finden ?
Welche Literatur gibt es zu AutoCAD/IntelliCAD ?
Was kostet eine Schulung ?
Literatur zu CAD/EDV...
Um auf dem Laufenden zu bleiben ist Fachliteratur dringend angeraten,
z.B.:
- c't DAS Computermagazin vom "Heise-Verlag"
- die Handbücher und Online-Hilfen zu Hard- und Software
- zu AutoCAD/IntelliCAD die Bücher von "Rossipaul" und "Markt & Technik"
- für Administratoren und Einkäufer das AutoCAD-Magazin vom "IWT-Verlag"
Daneben kann man per WWW auf die einschlägigen Foren und Newsgroups
zurückgreifen.
Einen EDV Grundkurs an einer Volkshochschule sollte man ebenfalls in
Betracht ziehen.
Schulung...
Mit LTplus erhalten Sie eine jederzeit aufrufbare Windowshilfe zu
jeder Programmfunktion.
Für eine effektive Einarbeitung ist auch ein Online-Kurs enthalten, der
Sie strukturiert an einem
Architekturbeispiel in die Programmfunktionen einführt. Daneben bieten
auch die Lektionen des
neuen Schulungs-Videos eine gute Ausgangsbasis.
Eine Schulung auf AutoCAD/IntelliCAD bzw. LTplus architektur 2002, für
max. 2 Kursteilnehmer in
unserem Hause veranschlagen wir mit ca. 6 Stunden Aufwand a EUR 75.-/STD
(netto zzügl. MwSt.).
Bei Schulung vor Ort fallen zusätzlich Reise-Spesen nach gesonderter
Aufstellung an.
Inhalt der Erst-Schulung: Arbeiten in 2D.
Bei entsprechenden Vorkenntnissen ist auch eine Einführung in 3D möglich,
d.h. Sie sollten mit dem Programm in 2D bereits routiniert arbeiten
können.
Terminabsprache bitte rechtzeitig, d.h. mindestens zwei Wochen vor dem
gewünschten Termin.
Testversion...
Unser Programm wird ohne Hardwarelock also schutzlos weitergegeben,
deshalb gibt es keine Testversion,
wie auch bei Word u.ä. Auf der Demo sind über die Webseite hinausgehende
Infos, wie die 3 Stunden
Videos enthalten, die ohne Einarbeitung einen guten Funktionsüberblick
geben.
Eine kostenlose englische Demo ohne
Architektur finden Sie bei:
http://www.cadopia.com/
Auf unserer Seite können Sie sich über
Intellicad 2002 - deutsch informieren:
http://www.ltplus.de/ und
http://www.icad2000.de/
Sie können dort auch eine Demo mit
Informationsmaterial BESTELLEN.
Präsentationen bzw.
Vorführungen machen wir grundsätzlich nicht, weil wir uns auch weiterhin
als ArchitektenInitiative
deutlich von den kommerziellen Anbietern unterscheiden möchten.
Dafür gibt es ja
schließlich unsere kostenlose Demo-CD. Auf der Demo-CD sind mehr als 3
Stunden Videomaterial das
Ihnen alle Funktionen professionell vorführt. Hier sehen Sie
beispielsweise wie das Rietveldhaus schrittweise in 3D –
dreidimensional – entworfen wird. Da die ArchitektenInitiative das
Programm inklusive Quellcode an die Kollegen weitergibt
gibt es auch keine Testversion.
Deshalb haben wir uns die
Mühe gemacht die Arbeit mit dem Programm über 3 Stunden Videos
mitzufilmen. Das spart Ihnen
die Zeit der Einarbeitung in AutoCAD/IntelliCAD bzw. LTplus und zeigt wie
man professionell mit unserem System arbeitet.
Adressen von Anwendern also
unseren Kollegen geben wir verständlicherweise auch nicht weiter, weil wir
ein Zusammenschluss
von mittlerweile über 1000 Architektur-, Ingenieurbüros und Baugeschäften
sind, die sich ungestört Ihrem Beruf widmen möchten.
IntelliCAD Version & Undo-Funktion...
Die von uns genutzte IntelliCAD Version ist
die letzte vom ITC freigegebene Version vom März 2001.
Wir haben uns für diese entschieden, weil die nachfolgenden Quellcodes mit
erheblichen Fehlern behaftet sind.
Dies können Sie auch selbst in den Foren nachlesen. Wir testen laufend die
anderen Versionen,
und gerade bei der Undo-Funktion, liegen wir im Vergleich weit
vorne.
Wir haben von unserer Seite alle LISP's
soweit optimiert wie es möglich war, jetzt muss das ITC die Änderungen
in den Windows-Foundation-Classes nachführen, denn da liegt das
eigentliche Problem, wie man es auch beim
UNDO des neuen Microsoft-Office-Professional sehen kann.
Bei Fehleingaben lasse ich den aktuellen
Befehl trotzdem bis zum Ende durchlaufen, dann funktioniert es auch.
Unsere IntelliCAD-Variante ist auf dem
aktuellsten Stand 4/2001. Momentan arbeitet diese Version 3.1 in 140
Büros,
inkl. unserem eigenen ohne grössere Probleme. Die Bricsnet-Demo ist noch
vom letzten Jahr, als der ITC-Quellcode
auch noch erheblich mehr Fehler enthielt.
Eine Testversion gibt es leider nicht, wie
Sie auch unserer kostenlosen Demo entnehmen können.
Umstieg...
Sehr geehrte Damen und Herren,
ich arbeite derzeit mit AutoCAD 14 und dem Architekturaufsatz BORGRAF.
Ich möchte auf die LTplus-Vollversion mit IntelliCAD umsteigen und habe
vorab noch einige Fragen:
Ich möchte gerne weiterhin die Möglichkeit haben mit AutoCAD 14 zu
arbeiten. Ist es möglich, unter der Oberfläche von LTplus zu
arbeiten und wahlweise AutoCAD oder IntelliCAD zu verwenden? Wenn ja, sind
hierfür spezielle Anpassungen erforderlich?
Wenn ja, zu welchem Preis?
=Sie können beide Programme parallel nutzen, ohne zusätzliche Anpassungen
Ist IntelliCAD 2000 mit einer deutschen Online-Hilfe und deutschem
Handbuch ausgestattet?
=ja
Funktionieren die neuesten Verbesserungen wie assoziative Hochzahl nur bei
Anwendung von IntelliCAD oder auch bei AutoCAD?
=Die in IntelliCAD erstellte Hochzahl wird auch unter AutoCAD dargestellt
MfG F.-J. Schwalb
CAD-Arbeiten...
Abgeschickt von TEAM PLAN am 22 Januar,
2002 um 12:18:02:
Wir sind ein Architekturbüro dass durch die Insolvenz zweier Bauträger
stark in Mitleidenschaft gezogen wurde.
Wir suchen daher Aufträge in den Bereichen Werk-/Detailplanung.
Bitte rufen Sie Herrn Heim an unter
Tel. 07542 - 94510
88074 Meckenbeuren
Version für Autocad 2002...
Sehr geehrte Damen und Herren,
ich bin bereits Anwender von LT plus, habe aber eine Anfrage von einem
Autocad 2002 im Angebot haben Sie auch eine Version für Autocad 2002 ?
Unter Ihrer Homepage ist dies zwar als letzter Satz aufgeführt "andere
Versionen auf Anfrage".
Bitte geben Sie mir die Möglichkeiten sowie die Preise dafür bekannt.
Mit freundlichen Grüßen
W. Heckert
Die Version für Autocad 2002 kann für
475.-EUR bezogen werden.
Bei der Bestellung per Fax bitte Adresse und "LTplus für Autocad 2002"
angeben.
Solid-Schraffur...
Hallo Zusammen,
kann mir jemand weiter helfen?:
Wenn ich einen Bereich mit z. B. `Solid-Füllung` schraffiere,
werden die Begrenzungs-Linien überdeckt und beim Drucken nicht mehr
dargestellt. Kann ich
die Schraffuren irgendwie - auf einfache Weise - in den Hintergrund
stellen?
Danke und herzliche Grüße,
Thomas Dobner
Hallo Forum,
ich versuche, mittels Solid-Füllungen Wände zu schraffieren, aber die
Füllungen überdecken meine Wandlinien.
Kann man die Schraffuren irgendwie in den Hintergrund stellen?
Gruß, Th. Dobner
Abgeschickt von Ariane am 22 Januar, 2002
um 12:39:38:
Antwort auf: {Solid-Schraffur} von Dobner am 22 Januar, 2002 um 12:06:56:
Im Menü ÄNDERN findet sich die gesuchte Funktion:
"Anzeigereihenfolge ändern"
Nemetschek - Allplan...
Sehr geehrte Damen und Herren,
Beim Einlesen in Nemetschek erhält mein Statiker zwar alle Maßlinien,
jedoch fehlen sämtliche Maßzahlen.
Woran kann das liegen?
Besten Dank
Franz Frick
Sehr geehrte Damen und Herren,
ACAD und ICAD generieren die Maßzahlen assoziativ während der Laufzeit.
Abhilfe:
Vor dem Export die Maße mit Ursprung zerlegen, ist auch rechtlich besser,
weil der Statiker diese dann nicht versehentlich ändern kann.
Mit freundlichen Grüßen
Ariane Bertoldi
Hardware & Absturz...
IntelliCAD arbeitet so gut oder so
schlecht wie das installierte Windows
mit der Hard- und Software zurechtkommt. Leider deckt es auch häufig
versteckte Fehler auf, weil es nur auf die Original-Windowsfunktionen
zurück-
greift und nicht so fehlertolerant ist wie manch anderes Programm (Word
etc.).
posted October 22, 2002 06:34 PM
I fixed my (similar) problems by re-installing the right drivers for the
mainboard (in this case
Via 4-in-1 video/IDE/sound/??) using conservative options for video and
DMA.
The computer had been unstable (SFC gave incorrect/inconsistent reports)
and ICAD
brought the problem out, perhaps because it is more demanding than many
other
programs.
Sounds like a lot of ramble but the point is your machine might not be
quite right.
There are still one or two actions in ICAD which will often cause a crash,
these usually
show themselves consistently and you tend to get used to working around
them.
I have not had the problem in Win-98 with 3.04 or 3.3 (which I tried for a
short time).
They behaved strangely at the start though - crashing, functions not
working etc. In
looking for causes, SFC would usually report some corrupt system files
which weren't &
the whole thing was generally unstable.
I have an ECS mainboard & Via chipset and after many tries at
making it stable finally
reinstalled the ECS-Via 4in1 drivers with DMA off & PGA in Standard mode &
it now works
like a charm. This may be irrelevant but the system instability made me
think Icad was to
blame since it showed the most weird problems, and I wish someone had
accidently
dropped me the hint.
[ October 22, 2002: Message edited by: jgaunt ]
Tip:
Scheinbar werden
Hardware-Standards (Grafikkarten, IDE-Schnittstellen) nicht mehr
eingehalten,
damit die Hardware immer billiger werden kann. Nur scheinen sich einzelne
Komponenten dann
nicht mehr zu verstehen.
Gerade CAD-Systeme
beanspruchen Betriebssystem (Windows) und Hardware (CPU, Grafikkarte)
erheblich mehr als eine schlichte Textverarbeitung oder
Tabellenkalkulation.
Schliessen Sie unbenötigte
Programme und bitte prüfen Sie doch mal, ob Sie wirklich alles brauchen
was sich in Ihrem Windows-Tray angesammelt hat. Wenn die Schnellstarter
für Grafik-, TV-, Sound-
und ISDN-Karte und vielleicht auch noch ein Virenwächter drin sind, müssen
Sie sich wirklich nicht wundern,
daß Ihr Multimedia-Rechner Schwierigkeiten macht.
Haben Sie Abstürze erst
nach einiger Zeit, dann tauschen Sie vielleicht auch erstmal Ihren
CPU-Lüfter aus
und lassen Ihre Speicherbausteine prüfen - Grund s.o.
Hardware wie eine Graphik-
oder Soundkarte wird vom Hersteller mit sog. Treibern geliefert,
diese ermöglichen erst die Kommunikation mit dem Betriebssystem (heute
zumeist Windows).
Windows stellt dann einer Anwendung, also z.B. AutoCAD/IntelliCAD, einen
Befehlssatz zur
Verfügung um etwas am Bildschirm darzustellen. Enthalten sind diese
Befehle in den Windows-
Schnittstellen-DLL's, z.B. OpenGL und MFC (Microsoft Foundation Classes),
die wiederum Windows mitliefert.
Dies hat folgende
Konsequenzen:
- die gebräuchlichsten
liefert Treiber Windows gleich mit
- nur Hardware-Hersteller
erstellen Anpassungen, genannt Treiber
- Anwendungen kommunizieren
nur mit Windows nicht mit der Hardware
Bei Problemen gibt es
also folgende Lösungsmöglichkeiten:
1. per WWW den neuesten
Treiber vom Hardware-Hersteller holen
2. per WWW die neuesten
Windows-Schnittstellen-DLL's, also ein sog. Service-Pack, von Microsoft
herunterladen und installieren
3. oder man probiert einen
allg. Windowstreiber, z.B. einen Standard-SVGA-Treiber, der in jedem
Windows enthalten ist
4. überprüfen Sie Ihre
Hardware, z.B. Austauschen des RAM-Speichers
5. entfernen Sie alle
unnötigen Programme aus der AutoStart-Gruppe und dem Tray
Beim Kauf einer
Graphikkarte wird häufig übersehen, daß der Massenmarkt auf
pixelorientierte Spiele und nicht auf
vektororientiertes CAD ausgerichtet ist. Deshalb gibt es mittlerweile nur
noch wenige Hersteller (wie Elsa, ATI und Matrox),
die ihre Karten auch auf CAD-Systemen testen und optimieren. Lassen Sie
sich im Zweifelsfall in einem Fachgeschäft beraten.
6. zuletzt ein Tip aus den
Newsgroups: (http://groups.google.com/googlegroups/deja_announcement.html)
Schalten Sie die
"Hardwarebeschleunigung" der Grafikkarte ab.
Gibt es Erfahrungswerte bezüglich der
Datenkompartibilität zwischen LTplus Intelli CAD 2000i und Nemetschek ?
ICAD schreibt echte DWG und DXF, die
ALLPLAN einlesen kann und umgekehrt.
Problem könnte hier nur Allplan selbst sein, weil die Dateigrösse
in Allplan für die "Teilbilder" doch recht begrenzt ist. Unser Statiker
schickt deshalb oft Plotdateien, weil hier Allplan keine Probleme hat
und auch diese in LTplus importiert werden können.
ALLPLAN konvertiert nur manchmal zu Farbe 255: In der Ursprungs-DXF sind
Linien in Farbe 255,
also weiss auf weissem Hintergrund definiert. Das können Sie auch selbst
herausfinden,
wenn Sie an die entsprechende Stelle klicken, wird die so unsichtbare
Linie nämlich markiert.
Andere / ältere AutoCAD-Versionen...
Abgeschickt von Küstermeyer am 04 Februar,
2002 um 09:22:46:
andere/ältere AutoCAD-Versionen:
Ist die Version LTplus architektur 2002@ auch für AutoCAD 2000 erhältlich
?
Ja, Sie müssen dies nur bei der Bestellung
angeben, z.B.:
"LTplus architektur für AutoCAD 2000 - 490.-EUR"
LTplus gibt es mittlerweile für mehr als zehn versch.AutoCAD-Versionen,
dies sind LTplus architektur für :
AutoCAD LT 2000-2002
AutoCAD LT 98
AutoCAD LT 97
AutoCAD LT 95
AutoCAD LT 2
und
AutoCAD 2000-2002
AutoCAD 14
AutoCAD 13c4
AutoCAD 12.
Die Preise sind dabei jeweils gleich.
Die Version für Autocad 2002 z.B. kann für 490.-EUR bezogen werden.
Bei der Bestellung per Fax bitte Adresse und "LTplus für Autocad 2002"
angeben.
Sie müssen bei der Bestellung nicht
aufgeführter Versionen zusätzlich auch die gewünschte Version angeben,
z.B.:
"LTplus architektur für AutoCAD 2000 - 490.-EUR"
Windows 2000 (SP 1+2+...) und Windows XP
Es gibt etliche vormals zuverlässige
Programme, die seit Windows 2000 den Dienst
versagen. Microsoft ist bemüht dies mit den Service-Packs (SP 1+2+...) zu
beheben.
IntelliCAD 2000i wurde von Microsoft noch
nicht Windows 2000 zertifiziert,
deshalb sind unbedingt aktuelle Windows-2000-Treiber erforderlich, dies
gilt allg.
besonders für Bildschirm-Grafik-Treiber und CD-Rom/DVD. Und natürlich
sollte der
neueste MS InternetExplorer installiert sein, da Microsoft bekanntermaßen
mit diesem
die Fehler im Betriebssystem zu beheben versucht und es um aktuelle DLL's
ergänzt.
Aufgrund von Treiberkonflikten mit CD-Rom
und DVD Laufwerken kann Windows 2000 beim
"Speichern im Hintergrund" Probleme machen, bleibt IntelliCAD bei
folgender Meldung
hängen: "Automatisches Speichern - bitte warten...", dann müssen Sie das
Speicherintervall von
IntelliCAD auf 0 setzen, also abschalten, und selbst für die Sicherung
Ihrer Zeichnung Sorge
tragen.
Sollte Ihr Videotreiber häufiger den Faden
verlieren, ist z.B. ein ZOOM nicht mehr möglich.
Laden Sie sich einen neuen Treiber von Ihrem Grafikkartenhersteller aus
dem WWW.
Zur Sofortabhilfe speichern Sie ab und starten IntelliCAD nochmals.
Email-Attachments & Viren...
ACHTUNG:
Die aktuelle Virenattacke durch den *BadTrans.B-Wurm* schlaegt alles
bisher dagewesene.
Der Schaden besteht darin, dass eine Unmenge an Traffic die Mailsysteme
lahmlegt.
Zusaetzlich besteht die Gefahr, dass Passwoerter verbreitet werden und
Dritten Zugang zum
Rechner ermoeglicht wird. Wegen der hohen Virengefahr versenden wir
grundsaetzlich keine
Mails mit Dateianhaengen. Wenn Sie uns antworten moechten beachten Sie
bitte, dass wir
ALLE MAILS MIT DATEIANHAENGEN UNGELESEN LOESCHEN.
Hier zwei Links, die Abhilfe schaffen: +++
Kostenloses Tool loescht BadTrans.B-Wurm +++
Der BadTrans.B-Wurm verbreitet sich seit Montag lawinenartig im Internet.
Durch ein Sicherheitsloch kann sich der Mail-Anhang automatisch beim
Betrachten der E-Mail mit Outlook oder Outlook-Express ausfuehren.
Verdaechtig sind alle
Mails mit Anhang und einer Dateigrosse von ca. 40 kb sowie dem Betreff
*Re*.
Das Tool verlangt keinerlei Installation, sondern kann direkt nach dem
Download gestartet werden.
Laden und archivieren Sie dieses Tool auf
jeden Fall, damit Sie es auf Ihrem Rechner bei Bedarf zur Verfuegung
haben:
BitDefender =
http://www.witch.de/web.php/u/1001807
Einen kostenlosen und sehr guten
Virenscanner zur Vorbeugung finden Sie hier:
AntiVir =
http://www.witch.de/web.php/u/1001812
Mit freundlichen Grüßen
Ariane Bertoldi
Graphikkarte & Probleme...
Hardware wie eine Graphik- oder Soundkarte
wird vom Hersteller mit sog. Treibern geliefert,
diese ermöglichen erst die Kommunikation mit dem Betriebssystem (heute
zumeist Windows).
Windows stellt dann einer Anwendung, also z.B. AutoCAD/IntelliCAD, einen
Befehlssatz zur
Verfügung um etwas am Bildschirm darzustellen. Enthalten sind diese
Befehle in den
Windows-Schnittstellen-DLL's, z.B. OpenGL und MFC (Microsoft Foundation
Classes),
die wiederum Windows mitliefert.
Dies hat folgende Konsequenzen:
- nur Hardware-Hersteller erstellen Anpassungen, genannt Treiber
- die gebräuchlichsten liefert Treiber Windows gleich mit
- Anwendungen kommunizieren nur mit Windows nicht mit der Hardware
Bei Problemen gibt es also folgende
Lösungsmöglichkeiten:
1. per WWW den neuesten Treiber vom Hardware-Hersteller holen
2. per WWW die neuesten Windows-Schnittstellen-DLL's, also ein sog.
Service-Pack, von Microsoft herunterladen und installieren
3. oder man probiert einen allg. Windowstreiber, z.B. einen
Standard-SVGA-Treiber, der in jedem Windows enthalten ist
4. überprüfen Sie Ihre Harware, z.B. Austauschen des RAM-Speichers
5. entfernen Sie alle unnötigen Programme aus der AutoStart-Gruppe und dem
Tray
Beim Kauf einer Graphikkarte wird häufig
übersehen, daß der Massenmarkt auf pixelorientierte Spiele
und nicht auf vektororientiertes CAD ausgerichtet ist. Deshalb gibt es
mittlerweile wenige Hersteller
(wie Elsa, ATI und Matrox), die ihre Karten auch auf CAD-Systemen testen
und optimieren.
Lassen Sie sich im Zweifelsfall in einem Fachgeschäft beraten. NVIDIA
GeForce Ti 200 ist ein in allen
möglichen Grafikkarten eingebauter Chip und nicht nur die Bezeichnung für
die Grafikkarte selbst,
als Beispiel dient hier www.nvidia.com:
Nutzungsschwerpunkte nach Nvidia...
NVIDIA’s Quadro für Arbeit:
NVIDIA’s Quadro branded products are robust, high-performance workstation
solutions for the professional user.
NVIDIA’s GeForce für Spiele:
For the most stunning and immersive gaming experiences, NVIDIA’s line of
entertainment solutions delivers incomparable features and
performance. With the ultimate in 3D, 2D, and HDTV performance, NVIDIA’s
entertainment solutions are ideal for the power user,
multimedia enthusiast, or extreme gamer.
6. zuletzt ein Tip aus den Newsgroups:
(http://groups.google.com/googlegroups/deja_announcement.html) schalten
Sie die "Hardwarebeschleunigung" der Spiele-Karte ab.
aktuelle Versionen...
Seit Oktober 2002 wird unsere deutsche
LTplus-Standalone-Version ausgeliefert.
Auch das LTplus-Update für LT 2000,2000i und 2002 ist bereits mit auf der
CD !
Die aktuellen Versionen sind die Releases:
Ver. 8.0 LTplus für AutoCAD LT 2000-2002
Ver. 4.0 LTplus IntelliCAD 2002i
Updatepreis inkl.MwSt : 175.- EURO
bestellbar per Fax, das Programm erhalten Sie dann innerhalb 5 Werktagen
per NN.
eigene Blöcke speichern...
Wie Speichert man eigene Blöcke in selbst
angelegte Verzeichnisse
=s.Online Hilfe
...
IN DATEI SPEICHERN...
< BlockName
... Speichert den benannten Block als Zeichnung.
siehe auch: Objekte in Datei speichern
< Zeichnung
... Speichert die gesamte Zeichnung als neue Zeichnung.
Davon ausgenommen sind Symbole ohne Referenzen, d.h. die resultierende
Zeichnung ist bereinigt.
siehe auch: Objekte in Datei speichern
< Objekte
... Speichert Objekte als Zeichnung.
siehe auch: Objekte in Datei speichern
Blöcke werden immer auf Layer 0 generiert.
Über den Explorer können Sie den Block dann auf jedem beliebigen Layer
einfügen. Blockfarben legen Sie vorher fest.
Online-Hilfe, z.B. Block und Layer 0:
Symbole sollten grundsätzlich nur im Layer
0 definiert werden, damit sie in jeden beliebigen Layer
eingefügt werden können. Ein im Layer E1-sym definiertes Symbol wird in
jeder Zeichnung in den
Layer E1-sym eingefügt, gleichgültig welcher Layer gerade aktuell ist.
Die Funktion Block - Speichern schaltet deshalb zu Beginn in den Layer 0
um.
rsoftBÜRO...
Abgeschickt von {Heinz Reiter} am 05 Juli,
2001 um 12:39:02
rsoftBÜRO ist fertig.
Software für die Büroverwaltung - mit Stundenerfassung, Zeiterfassung,
Projektmanagement, Kostenerfassung,
Honorar- und Adressverwaltung. Für alle Freiberufler.
Demo / Testversion kostenlos.
Schaut mal unter www.rsoft-reiter.de
Zahlen-Tastenfeld...
Abgeschickt von Erwin Gatzhammer am 26
Februar, 2002 um 09:01:58:
Sehr geehrte Damen und Herren, wir haben Ihr Programm erhalten und
Installiert.
Nun ist es so, das auf dem Rechner mit LT Plus das Komma im
Zahlen-Tastenfeld zum Punkt abgeändert wurde.
Dies ist für andere Anwendungen (z. B. Excel) von grossen Nachteil.
Bitte teilen Sie uns mit, wie diese Einstellung geändert werden kann.
Mit freundlichen Grüßen
i. A. Erwin Gatzhammer
Ariane:
Ist Hotkey eingeschaltet ?
Wenn ja, dann schalten Sie es unter
"LTplus-Voreinstellungen" einfach ab.
Plotdateien mit OCE-Plotter - AutoCAD LT
2002...
"architekturbüro.goebel" :
Sehr geehrter Herr Fürst,
in einer früheren Software-Konfiguration war es möglich, relativ kleine
Plotdateien mit ltplus.pc3 zu erzeugen.
Jetzt verursacht diese Datei regelmäßige Abstürze. Plotdateien, die mit
dem OCE-Treiber erzeugt werden sind
dagegen so groß daß man sie eigentlich nicht mehr per E-Mail verschicken
kann.
Haben Sie diese Datei einmal überarbeitet?
mfg
Ralf Göbel
Die Datei bezieht sich unverändert auf den
Windows-System-Treiber Hewlett-Packard (HP-GL) Typ 7585,
d.h. für einen OCE müssen von Ihnen Anpassungen vorgenommen werden, s.
Online-Hilfe & Drucker-Handbuch.
Habe eben einen Plan (mit ltplus.pc3 für HP7485B) in Datei geplottet.
Die Plotdatei, 11,5Mb ergibt mit ZIP komprimiert 1,2 Mb, also erträgliche
10%.
Damit erhalten auch Sie Dateigrössen entsprechend der Ursprungsdateien.
So wie ich Sie verstehe haben Sie die Abstürze beim Plotten über den
OCE-Treiber ?
Dies können wir über unsere ltplus.pc3 nicht beeinflussen, da diese ja nur
eine Konfigurationsdatei und kein Treiber ist.
Mein Tip:
Erstellen Sie eine eigene "absturz-sichere" OCE.pc3 Konfigurationsdatei,
unsere soll ja schliesslich nur als Anhalt dienen. Beachten Sie hier die
Hinweise im LT-Handbuch.
Versenden Sie die Plot-Datei immer komprimiert (nur 10%). Aktualisieren
Sie evtl. den OCE-Treiber.
Sehen Sie sich die Tech-Papers zu LT im WWW an. Sie können mich gerne
informieren,
wenn Sie einen Tip bei Autodesk gefunden haben.
Mit freundlichen Grüßen
Ariane Bertoldi
Auf Layer zurückkehren ? ...
Abgeschickt von Ralf Göbel am 21 Februar,
2002 um 16:19:02:
Sehr geehrter Herr Fürst,
wie kann man nach Abschluß einer Aktion auf einem bestimmten Layer,
z.B. LTP_Mengen auf das vorher benutzte Layer zurückkehren?
Wie lautet unter LT 2000 eine entsprechende Ergänzung des Menus?
mfg
Ralf Göbel
Mein Tip:
der entsprechende Code findet sich z.B. unter:
[&Hilfslinie]+
^C^CSetenv;H_Layer;$M=$(getvar,Clayer);+
speichert den Layer
^C^CSetenv;H_Color;$M=$(getvar,Cecolor);+
^C^C_-layer;_make;0-Temp;;+
^C^C_-color;6;+
^C^C_line;\\+
^C^C_-layer;_make;"$M=$(getenv,H_Layer)";;+
restauriert den Layer
^C^C_-color;"""$M=$(getenv,H_Color)""";+
^C^CMenuecho;0;^C^C^P
Mit freundlichen Grüßen
R. Fürst
!_LTplus NEU starten - durchgängig
deutsche Version ? ...
Abgeschickt von Dieter Drexl am 21 Februar,
2002 um 15:57:46:
Sehr geehrte Damen und Herren,
habe heute das LTplus IntelliCAD zum ersten Mal installiert und stelle
fest, dass Menüleiste, Menüs und Hilfe
z.T. bunt gemischt in Deutsch und Englisch
erscheinen.
Die durchgängig deutsche Version habe ich allerdings erwartet - was ist da
zu tun?MfG
Drexl
Sehr geehrte Damen und Herren,
anbei ein Screenshot - sieht Ihr Programm anders aus ?
Bei mir sind Menüleiste, Menüs und LTplus-Hilfe in Deutsch.
Die Entwicklerhilfe hingegen in Englisch, weil die Programmierung
naturgemäss auf Englisch erstellt wird.
Vielleicht kann ich Ihnen mehr sagen, wenn
Sie "bunt gemischt" näher erklären.
Oder haben Sie ganz einfach "!_LTplus NEU starten" übersehen ?
Mit freundlichen Grüßen
Ariane Bertoldi
Sehr geehrte Frau Bertoldi,
es ist alles in Ordnung.
Ich habe "LTplus NEU starten" übersehen.
Vielen Dank
MfG D. Drexl
Haustechnik Applikation...
Haustechnik Applikation als Freeware für
AutoCAD LT und Vollversion
Abgeschickt von Mike am 05 Maerz, 2002 um 09:18:00:
Ich bin gerade über eine ganz interessante Haustechniklösung für AutoCAD
LT und AutoCAD ab Version 14 gestolpert.
Die Anwendung heisst TGA2000 und ist Freeware. Kann man sich von der Seite
runterladen: www.tga2000.de
Kostenlose englische Demo/Testversion...
Sehr geehrter Herr Fürst,
ich nutze seit geraumer Zeit Ihrer AVA-Software LTPlus bau 2000.
Nun habe ich im Internet auf der Suche nach einem ACAD Lt - Tool einen
Querverweis zu Intellicad / LTPlus gefunden.
Konkret suche ich nach folgender Lösung:
Als Anwender von Autocad LT 98 kommt es gelegentlich vor, dass ich neuere
ACAD-Dateien erhalten (2000, 2002).
Wenn der Absender es versäumt hat, diese unter ACAD 14 / LT 98 zu
speichern kann ich sie nicht öffnen.
Mir wurde empfohlen, das Programm Intellicad 2002 als Demo downzuloaden,
um diese Dateien konvertieren zu können.
Nun kann ich mir vorstellen, dass Sie Ihr Programm nicht nur zu diesem
Zweck entwickelt haben.
Vielleicht ist Ihnen aber eine Möglichkeit bekannt, neuere ACAD-Dateien in
LT 98 zu konvertieren.
Darüber hinaus bin ich auch an einer (kostengünstigeren) Alternative zu
ACAD interessiert.
Vielleicht können Sie mir weiterhelfen.
Mit freundlichen Grüssen
Christoph Seifarth
Mein Tip:
Eine kostenlose englische Demo ohne Architektur finden Sie bei:
http://www.cadopia.com/
auf unserer Seite können Sie sich über Intellicad 2002 - deutsch
informieren:
http://www.ltplus.de/
http://www.icad2000.de/
Sie können dort auch eine Demo mit Informationsmaterial BESTELLEN.
AVA SPRACHEN...
Sie sind hier leider im falschen Forum
gelandet.
Für AVA gibt es www.LTplus-Bau.de
Videos...
in der Videohilfe ist ein Bug durch die
Änderung des Zielordners (C.\Icad2k\Help\help\70.scm) der Icons.
Dieses Verzeichnis wird aber nicht vom Updatesetup angelegt !.
Ev. hilft das nachträgliche Anlegen dieses
Unterordners und das hineinkopieren der .scm- Dateien.
"sollte Windows die Filmchen mal wieder nicht auf Anhieb finden, starten
Sie die Hilfe einfach nochmal,
beim zweiten Mal ist Windows dann schon aufgewacht."
s.Online-Hilfe
Gruss
mic
Undo/Zurück & Redo/Rückgängig
Zum Rückgängig machen einer
Funktion/Operation, deshalb die folgenden Hinweise:
Wie unter den anderen Windows-Office
Programmen auch, wird Undo/Zurück von Windows selbst verwaltet.
So wie Sie unter Word jedes gelöschte Zeichen einzeln über nochmaliges
Drücken des Undo-Icons zurückholen können,
müssen Sie auch im CAD das Icon meist mehrmals betätigen.
Bedenken Sie aber, daß hier mit einer
Funktion z.T. sehr komplexe Vorgänge ablaufen.
So sind z.B. für das Zeichnen einer Tür bereits mehr als 20 Funktionen
notwendig,
d.h. Sie müssten eigentlich auch 20-mal Undo drücken um eine Tür
rückgängig zu machen.
Wir haben natürlich versucht solche Vorgänge zusammenzufassen.
Aber Windows lässt dies nur in begrenztem Maße zu.
Beenden Sie evtl. noch
aktive Funktionen erst noch mit dem ^C Icon und nutzen erst dann Undo.
So werden Funktionen ordentlich
abgeschlossen - Windows arbeitet so erheblich zuverlässiger.
Wenn in der Befehlszeile darauf hingewiesen
wird, daß ^C ein weiteres Undo/Zurück oder
Redo/Rückgängig ermöglicht, betätigen Sie das ^C-Icon und dann nochmals
die entsprechende Funktion.
Nach einem
erfolglosen REDO kann als Ersatz meist nochmals UNDO benutzt werden.
Speichern Sie immer zur Sicherheit vor
Aufruf von Undo/Zurück. Windows sperrt nämlich die
Redo/Rückgängig - Funktion,wenn Sie Undo/Zurück mehrmals hintereinander
benutzen.
Es wird hier nicht
automatisch regeneriert, kontrollieren Sie deshalb die
Bildschirmdarstellung.
Und wenn Windows den Faden völlig verloren
hat, speichern Sie die Zeichnung und öffnen sie dann wieder.
Ab jetzt sollte wieder alles erwartungsgemäß funktionieren.
Tip: Undo/Redo sollten Sie wie in der
Microsoft-Office-Familie üblich nutzen, also lediglich um einen Schritt
rückgängig zu machen. Variantenkonstruktionen organisieren Sie besser,
indem Sie per "Speichern unter..."
einzelne Sicherungsdateien anlegen.
AutoCAD-ACIS-Modeller...
*******************
ACIS unter AutoCAD nur mit dem AutoCAD-ACIS-Modeller
*******************
Aus der AutoCAD-Hilfe:
Mit dem AutoCAD-Volumenmodellierer können Sie aus dreidimensionalen
Grundformen 3D-Objekte erstellen:
Quader, Kegel, Zylinder, Kugel, Keil und Torus (Ring). Diese Grundformen
können Sie zu komplexeren
Volumenkörpern kombinieren, indem Sie diese vereinigen, ihre Differenz
oder ihre Schnittmenge bilden.
Sie können auch Volumenkörper erzeugen, indem Sie ein 2D-Objekt längs
einer Konstruktionslinie sweepen
oder es um eine Achse rotieren. Mit dem AutoCAD-Designer können Sie
Volumenkörper auch parametrisch
definieren und auf diese Weise die Assoziativität zwischen den 3D-Modellen
und den 2D-Ansichten,
die Sie daraus generieren, erhalten. Sie können unter Verzicht auf den
proprietären AutoCAD-Volumenmodellierer
mit den übrigen 3D-Funktionen gleich aussehende 3D-Körper erzeugen. Diese
sind dann auch in anderen
CAD-Systemen weiterzubearbeiten.
Achtung:
Da bei jedem Modelliertyp eine andere Methode zum Erstellen von
3D-Modellen eingesetzt wird und die
Bearbeitungsmethoden sich auf die verschiedenen
Modelltypen unterschiedlich auswirken, sollten Sie die Modelliermethoden
nicht vermischen.
Es können zwar in gewissen Grenzen Volumenkörper zu Oberflächen und
Oberflächen zu
Drahtmodellen konvertiert werden, Sie können jedoch keine Drahtmodelle zu
Oberflächen oder
Oberflächen zu Volumenkörpern konvertieren.
Tip:
Anstelle des Befehls SOLGEO, der nicht verfügbar ist, können Sie mit
URSPRUNG eine Region
oder einen Volumenkörper in einzelne Kurven und Flächen teilen.
*******************
Lösung:
*******************
Autodesk versucht leider den Kunden zu binden. Unter AutoCAD R14 war die
Konvertierung noch ganz einfach.
-speichern als R12.dwg wandelt die ACIS 3D-Solids in generell kompatible
3D-Flächen um.
-Damit werden sie unter jedem CAD-System angezeigt, auch unter unserem
Tool 3D-Explorer.
Seit AutoCAD 2000 lässt Autodesk diese
Möglichkeit einfach weg (Kundenbindung...).
-versuchen Sie es mit dem "Tip" von Autodesk
-oder suchen Sie sich eine R14 od. LT98 Version zur Konvertierung oder ein
externes Programm
z.B.: Suche mit www.GOOGLE.com nach
Spatial Technology,
http://www.spatial.com/products/visualization/Components/viewer.htm?LV3=Y,
Solid-Works, Solid-Edge, ACIS Export, ACIS Import, ACIS.dll, ACISout.dll,
ACIS Convert, ACIS convert download, ...
HiddenLine...
Je nach Ihren Ansprüchen, von der
HiddenLine-Plotter-Ausgabe bis zu anspruchsvollen Render-Aufgaben,
ergeben sich völlig verschiedene Anforderungen, die sich nur noch mit
Zusatzprogrammen zu AutoCAD erfüllen lassen.
Sehen Sie sich doch mal das folgende Programm an:
Rhino 3D (R) - © 2001 Robert McNeel & Assoc.
http://download.mcneel.com/rhino/2.0/eval/eval.asp
Die "Save", "Save As..." und "Export..."
Funktionen sind beschränkt auf 25 Aktionen.
Die Druck/Plot-Funktion nach HPGL/2 kann benutzt werden. Support erhalten
Sie wie
für alle in unserer Werkzeugsammlung enthaltenen Tools nur direkt beim
Programmhersteller:
news://news.mcneel.com/rhino
http://support.mcneel.com/rhino_archive
Deshalb nachfolgend nur einige Tip's:
in LTplus speichern Sie Ihr Modell als neue R14-DWG Datei ab: Datei -
Export - Objekte in Datei...
Starten Sie nun Rhino 3D und importieren
Sie Ihr Modell: File - Open...
Wählen Sie mit der Maus die gewünschte
Ansicht oder stellen Sie eine andere ein.
Mit einem Doppelklick auf den View-Namen
"Perspective" ist nur noch diese eingeschaltet und wird auf Maximal-Grösse
gezoomt.
*************************************************************
Make2D Make a 2-D drawing. Menu:Dimension Make 2-D Drawing
Command:Make2D
1 Select objects.
2 In the Make 2D Options dialog box, select the layout and object
visibility options.
Drawing Layout auf "Current View" setzen. "Create Hidden Lines" können
Sie, wie die zwei anderen Optionen abschalten.
*************************************************************
OneLayerOn Turn one layer on and the rest off. Toolbar:Layer
Menu:Edit Layers One Layer On
Command:OneLayerOn
In the Layer to Leave On dialog box, select the layer to turn on. All
other layers will be turned off.
*************************************************************
Print Prints a wireframe view of the current viewport. Toolbar:File
Menu:File Print
Command:Print
Shortcut:Ctrl+P
Über "Setup..." gelangen Sie zur
Windows-Druckersteuerung. Hier wählen Sie den HP7585A.
Falls er von Ihnen noch nicht installiert wurde tun Sie dies vorher, mit
dem Windows-Setup Ihrer Original-Windows-CD.
Deaktivieren Sie die Option "Print in Color", sonst erhalten Sie beim Plot
zuviele und obendrein dicke Linien.
Aktivieren Sie die Option "Print to File", damit erhalten Sie eine HPGL/2
- Plotdatei, diese können Sie in
LTplus zurücklesen mit der Funktion: Datei - Import - HPGL/2 Datei
einlesen...
*************************************************************
Tip:
Den jeweiligen Drucker/Plotter müssen Sie über die Windows-
Druckersteuerung bereits eingerichtet haben. Siehe Online-Hilfe...
Fragen zu LTplus architektur...
Am 06.05.01 01:47:28, schrieb Willi
Schneider:
Das CAD-Zeichenbüro bearbeitet Daten aus allen gängigen CAD-Programmen und
muß auch einen reibungslosen
Datenaustausch garantieren können. So werden nicht nur CAD-Pläne nach
Aufzeichnungen von Hand bearbeitet,
sondern auch vorhandene Daten überarbeitet. Hierbei kann es sich um 2D und
3D Daten handeln.
Die nachfolgenden Fragen beziehen sich
konkret auf die tägliche Arbeit und leiten sich aus der Arbeit mit AutoCAD
14 ab.
Bitte entschuldigen Sie, daß die Fragen zum Teil unstrukturiert vorliegen.
1. Werden Fensterhöhen auch automatisch gesetzt und müssen sie auch
weiterhin mit der Funktion
z.B. 1.12\X2.01 (für 1.12 breit, 2.01 hoch) eingesetzt werden?
Fenster werden als skalierter Block
eingefügt, also automatisch
2.Können Hochzahlen in der Bemaßung auch individuell 1- und 2stellig
gesetzt werden?
ja
Reagiert auch die Funktion STRG-ALT-190 (Hochzahl setzen)?
nein, weil automatisch
3. Können Fotos und 3D-Präsentationen als TIFF, JPG ... Dateien eingelesen
werden?
ja, über Zwischenablage
4. Können die 3D/2D-Pläne aus LTplus problemlos in anderen CAD-Programmen
(z.B. Spirit) weiter verarbeitet werden?
ja, über DWG und DXF
Wie reagieren Bemaßung und Texte (immer ein Problem des DXF).
kommt auf das Zielprogramm an
5. Wie verhält sich LTplus beim Einlesen von "Fremd"-Daten (DXF) aus
anderen Programmen (z.B. Spirit...usw.).
Insbesonders beim 3D-Format.
wie AutoCAD
Wie reagieren Bemaßung und Texte?
wie AutoCAD
6. Können alle Befehle auch per Hand eingegeben werden. Gibt es, wie in
AutoCAD, die Möglichkeit, die Befehle in einer
pgp-Datei anzupassen?
wie AutoCAD
7. Ist das Arbeiten im Modell- und
Papierbereich auch weiterhin möglich?
Gut bei der Erstellung von Präsentationen
mit Fotos und Zeichnungen.
wie AutoCAD
8. Kann mit allen Schriften aus Windows gearbeitet werden?
ja
9. Kann das automatische Einsetzen von Fenstern und Türen
beeinflußt werden?
Vorallem bei der Übernahme der Pläne von
1:100 in 1:50 (Fenster im Grundriß detaillierter (Rahmen, Doppelstriche,
Mittelstrich ect.).
Können Türen im Grundriß auch mit 45° Linie
dargestellt werden?
Sie können dies mit LISP selbst
verändern
Sind die Layer frei bestimmbar (also z.B. Farbe der Tür- und
Fenstersymbole)?
ja
10. Stürze und Brüstungen sind eigenständige Elemente und können in
Grundrißdarstellung ausgeblendet werden?
Wichtig, um 3D-Präsentationen anschließend
in die 2D-Planung für Bauantrag, Ausführung zu übernehmen.
ja
11. Gibt es einen sogenannten Anpassungsmodus (im 3D)?
Beispiel: Die Außendämmung eines Gebäudes hat sich von 10 auf 14 cm
geändert.
Kann in einem "Zug" Dicke und Bemaßung geändert werden? Und dies für alle
Geschosse gleichzeitig?
nein
12. Kann die Bemaßung nach meinen Wünschen individuell angepaßt werde?
z.B.: Abstand der Bemaßung (Maßhilfslinen)
vom Gebäude individuell einstellbar?
Länge der Maßlinien bestimmen? Text
bestimmen?
Layer und Farbe der Maßlinien (z.B. Rot);
Hilfslinien und des Textes(z.B. Grün) frei bestimmen?
wie AutoCAD
13. Plotten: Mein Konzept bei der Herstellung der Pläne ist so
ausgerichtet,
daß sich direkt vom Entwurf aus die Layerstrukturen und Strichstärken an
die 1:50 Ausführungsplanung orientieren.
Ich benutze deshalb auch konsequent nur die
ersten 1-7 Farben von AutoCAD und ein vorgefertigtes Schema für die
Layerbezeichnungen. Erst über die ...pc2-Plotvorgabedateien bestimme ich
die Strichstärken. Lange Rede....
Kann ich auch in LTplus weiter so vorgehen und die Daten plotten?
wie AutoCAD
Ist HPGL/2 als Plottertreiber vorhanden und kann ich meine Plotdaten über
den Systemdrucker (fast ausschließlich) abwickeln?
ja der Windowstreiber
14. Modell- und Papierbereich: Bisher habe ich alle Pläne im Modellbereich
erstellt und im Papierbereich die Rahmen und
Schriftfelder gesetzt. Das hat den Vorteil, die Layerstruktur für
verschiedene Plots (z.B. Grundriß EG + Grundriß EG mit Entwässerung)
entsprechend zu bestimmen (Frieren im Papierbereich) und nicht mehr ändern
zu müssen. LTplus bietet ja die Möglichkeit,
die hergestellten Zeichnungen in verschiedenen Maßstäben auszugeben und zu
plotten.Wie läßt sich meine bisherige
Vorgehensweise in diesem Fall kombinieren?
LTplus arbeitet im Modellbereich,
auch beim Plot.
Vielleicht sehen Sie sich noch die
IntelliCAD Homepage (www.icad2000.de) an,
dort sehen Sie auch warum das Programm als AutoCAD-Clone bezeichnet wird.
PS: Anfragen bitte nur per Email
ohne Anhänge, danke.
Mit freundlichen Grüßen
Ariane Bertoldi
und hier noch ein paar Hinweise zum
Schluss...
- das Programm kann auch über Kurztasten
gesteuert werden, z.B.:
F1 startet die Hilfe
F8 schaltet den Orthomodus ein/aus
ENTER wiederholt den letzten Befehl
- bei Vorhandensein eines numerischen
Ziffernblocks, können Sie das Komma (Entf)
als Punkt für die Zahleneingabe
verwenden
- S Schalte Fang temp...
Über das FUNKTION-Menü (mittlere Maustaste)
können Sie den Fang temporär um-/abschalten.
Dies kann hilfreich sein während Sie schraffieren, weil Sie dann mangels
Fang-Quadrat noch in die kleinste Ecke treffen können.
Nach der nächsten LTplus-Lisp-Funktion gilt dann wieder die
LTplus-Voreinstellung.
- schliessen Sie die Fenster besser
über das Pulldownmenü "Fenster",sollten Sie dennoch das letzte vorhandene
Fenster
geschlossen haben, müssen Sie in der Befehlszeile "NEW" eingeben um
weiterarbeiten zu können.
|
