Low - Cost - Systeme in der Architektur
Reduktion auf übersichtliche und transparente Programmstrukturen, Beschränkung auf wesentliche Programmfunktionen, günstiger Preis - sind das die Kriterien beim Software-Kauf, dann sollte man sich auch Low-Cost-Systeme einmal genauer ansehen.
Getreu dem Motto "Weniger ist Mehr" hat uns vor einigen Jahren zunächst die Lebensmittelbranche gezeigt, daß "light" in ist. Heute können wir leichte Zigaretten rauchen, uns mit "leichter" Sonnencreme vor den UV-Strahlen schützen, wann werden wir leichte Häuser bauen? Hierzu benötigen wir natürlich, wie kann es anders sein, "leichte" Werkzeuge.
Im Bereich der CAD-Software hatte Autodesk 1994 mit der Einführung von AutoCAD-LT den Anfang gemacht. Ob die Bezeichnung LT (steht "LT" für Laptop, lean technologie oder tatsächlich nur light?) damals, dem Zeitgeist folgend, nur aus strategischen Gründen gewählt wurde, ist sekundär. Wichtig war und ist, daß ein Branchenriese begonnen hatte, einem erfolgreichen Programm wie AutoCAD einen kleinen Bruder an die Seite zu stellen, der in seiner Funktionalität auf Wesentliches reduziert, aber zu einem sehr günstigen Preis angeboten wurde.
Der Vorteil und die Chance dieser Philosophie liegen auf der Hand. In einer Zeit rückläufiger Baukonjunktur sind hohe Investitionen angesichts der ungewissen Auftragslage riskant. Die Zeiten, als noch gekauft wurde, was gut und teuer war, sind längst vorbei, sehr zum Leidwesen der Software-Industrie. Vielleicht sind die Architekten auch kritischer bei der Auswahl der Systeme geworden, vergleichen nun mehr als vorher das Preis/Leistungsverhältnis ?
Doch nicht nur die hohe Investitionssumme stellt sich als Hemmschwelle bei "High-End" Programmen heraus. Auch die Einarbeitungszeit in ein komplexes System ist hier zu nennen. Zudem kommen deutliche Umstellungen im Arbeitsprozess hinzu, die von vielen Kollegen anfänglich unterschätzt werden. Das Resultat: EDV- gefrustete Architekten, die den Computer nicht mehr primär als Werkzeug sondern als notwendiges Übel betrachten. Schuld daran sind meist Erwartungen, aber auch Forderungen an die Software, die sich dann in der Praxis als nicht handhabbar herausstellen.
Statt dem berühmten "eierlegenden Wollmilchschwein" wäre eine Software-Auswahl nach anderen Kriterien vielleicht sinnvoller gewesen. Warum nicht ein stufenweises Herantasten an die Materie? Nicht umsonst wird angehenden Motorradfahrern, zunächst nur das Fahren mit "gedrosselten" Maschinen zugemutet, um erst einmal Routine zu gewinnen. Hierzu eignen sich Low-Cost-Systeme ideal. Mit der nötigen Erfahrung im Rücken lassen sich dann bei Bedarf weitere Kaufentscheidungen für komplexere Systeme viel leichter treffen.
Wer auf dem AVA-Sektor nach preiswerter Software sucht, wird u.a. auch bei etablierten Anbietern fündig. Absolut günstig lassen sich derzeit deren ausgediente DOS-Versionen erwerben. Im Zeitalter grafischer Oberflächen wie Windows und OS/2 ist es aber vermutlich nur echten "Hardlinern" anzuraten, sich solche Programme, deren Leistungsumfang meist recht üppig ist, anzuschaffen. Zwar ist ein Update auf die neuesten Windows-Versionen möglich, aber natürlich auch mit Kosten verbunden.
Kritisch prüfen sollte man vor dem Kauf die immer häufiger anzutreffenden "Einsteigerversionen" eingeführter Windows - AVA - Hersteller. Mir ist es unverständlich, wie Programme verkauft werden können, die beispielsweise als Positionsarten nur die Normal- und Eventual-Position zulassen. Spätestens bei der ersten auszuschreibenden Alternativposition bemerkt der Anwender dann, daß diese Funktion erst im "Profi-Paket" enthalten ist.
Die Frage, warum sich Low-Cost-Systeme noch nicht hundertprozentig etabliert haben, ist leicht beantwortet. Kostenintensive Vertriebswege sind bei den für solche Systeme üblichen Preisen kaum rentabel. Weder für den Software-Hersteller noch für die Vertriebsfirma. An einem verkauften "Profi-Paket" ist deutlich mehr verdient, als an 10 Low-Cost-Systemen, die hauptsächlich von Mundporpaganda leben. Wer glaubt, wegen des höheren Preises von "Profi- Software" mehr Service seitens der Hersteller zu erhalten, wird nicht selten enttäuscht. Service ja, aber nur gegen zusätzliche Bezahlung. Im Low-Cost-Bereich dagegen hat man häufig einen direkten "Draht" zum Programmautor selbst.
Es soll hier jedoch nicht der Eindruck entstehen, professionelle Software sei nicht ihren Preis wert. Ohne Zweifel sind "Profi-Programme" immer dort sinnvoll, wo Low-Cost-Systeme an ihre Grenzen stoßen oder eine spezielle Funktionalität erforderlich ist. Doch zu häufig wird hier mit Kanonen auf Spatzen geschossen. Jeder Aufgabe ihr angemessenes Werkzeug.
Die Software-Industrie sollte in Zeiten ohne zweistelligen Umsatzzuwachs wieder nachdenken, zu welchem Zweck Architekten Software benötigen um dann mit neuen, attraktiven Konzepten den Markt zu beleben.
zitiert aus "baumeister Callwey-Verlag 1996 - Fokus"
| AutoCAD Magazin 1996 |
SOFTWARE
LTplus architektur
Schlanke Architektur
Die von der ArchitektenInitiative LTplus angebotenen
Applikationen erweitern AutoCAD-LT um
die erforderlichen bauspezifischen Funktionen.
Im Jahre 1990 beschlossen mehrere Architekten verschiedener
Büros in Zukunft über
Funktion und Leistungsumfang der eingesetzten Programme selbst zu bestimmen.
Man
entschied sich für zwei Standardanwendungen, die den Bedürfnisse der
Architekturbüros
entsprechen sollten.
Es wurden freiberuflich tätige Programmierer engagiert, die
bei der Umsetzung professionell
unterstützen konnten. Neben MS-Access, für den Bereich Ausschreibung, wurde
das MS-Office
kompatible AutoCAD-LT als Zeichenplattform gewählt.
Das Ergebnis lautet LTplus - eine
offene Applikation, die es dem Anwender erlaubt,
alle Menüs und Funktionen frei zu verändern.
Auch die parametrisierte
Bauteilerstellung - beispielsweise Türen - erfolgt mit LTplus
über die gewohnten AutoCAD-Menüs.
Bewußt wurde auf die Verwendung
eines aufgesetzten Windows-Programmes verzichtet.
Neben den Verzögerungen bei der Weitergabe von Befehlen an AutoCAD-LT, bringen
diese eigenständigen Programme den Anwender schließlich wieder in Abhängigkeit
vom
jeweiligen Programmierer, weil sie nur kompiliert weitergegeben werden.
Die Beschränkung auf
Standardbefehle und Menüs gibt dem Anwender bei LTplus auch
ohne spezielle Programmierkenntnisse die Möglichkeit in Programmfunktionen
direkt
einzugreifen.
Daneben bringt diese offene
Applikation einen deutlichen Geschwindigkeitsvorteil, da es
sich bei LTplus um eine echte AutoCAD-LT Applikation handelt.
Die gesamte "Menüstruktur" von
AutoCAD-LT wurde bauspezifisch angepaßt und
übersichtlich geordnet.

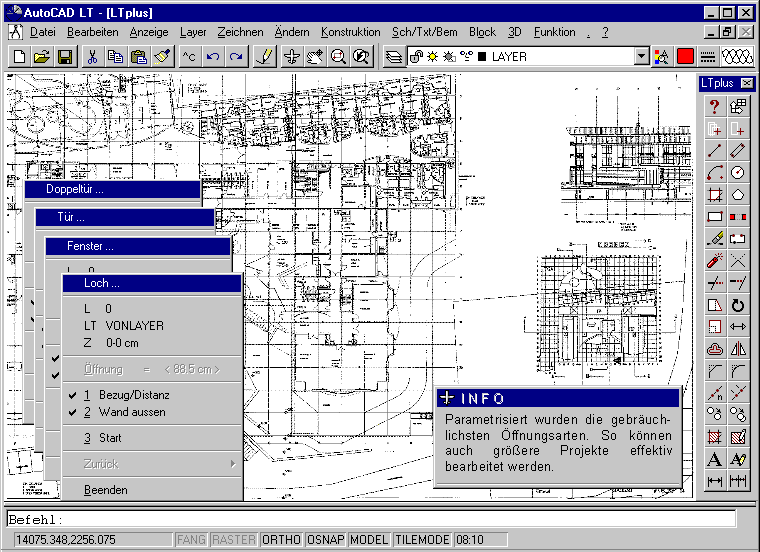

LTplus führt den Benutzer mittels
Checklisten auch bei komplexen Konstruktionen. So gibt es
bei der parametrisierten Bauteilerstellung eigene Menüs für Öffnungen,
Fenster, Türen, Doppeltüren.
Diese Öffnungen können über Pulldown-Menüs gewählt und mit drei Mausklicks in
die Wände
eingefügt werden, wobei diese automatisch aufgeschnitten werden.
Der Menüpunkt "Zurück" gibt dem
Anwender die Möglichkeit selbst bei den komplexen
Konstruktionshilfen unerwünschte Ergebnisse sofort vollständig rückgängig zu
machen.
Diese "Zurück-Funktion" gibt es in fast allen LTplus - Menüs, damit auch am
Computer
ein Entwurfsgedanke schnell auf seine gestalterische Wirkung hin überprüft
werden kann.
Stürze und Brüstungen in 3D können
zur perspektivischen Darstellung in die Öffnungen
eingefügt werden. Die dreidimensionale Treppenerstellung erfolgt auf der
Grundlage eines
individuellen Treppengrundrisses.
Der parametrisierte "Wandbefehl"
zeichnet Wände beliebiger Dicke und verschneidet diese
automatisch. Normgerechte Werte können aus einem Menü gewählt werden.

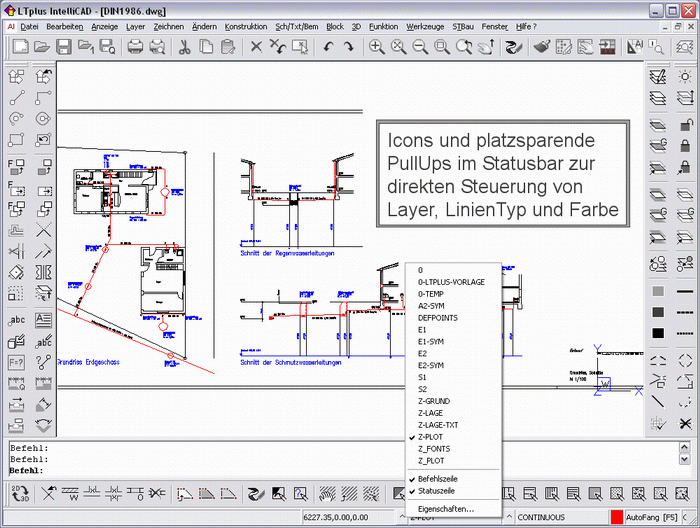

Das neue "Layermenü" erlaubt das
automatische Anlegen und Aktivieren von bautypischen
Layerstrukturen. Daneben können ganze Layerkategorien, z.B. Erdgeschoss oder
Schnitt,
mit einem Klick gesperrt, gefroren und aktiviert werden. LTplus ermöglicht
durch seine flexible
Layerverwaltung auch den dreidimensionalen Entwurf von Gebäuden.

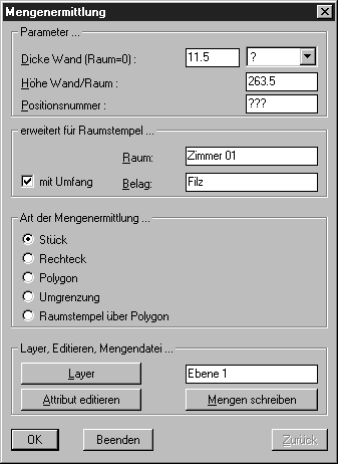

Auch für die Massenermittlung gibt
es ein eigenständiges Menü. Die ermittelten Mengen
können in eine Datenbank extrahiert und damit in die Ausschreibung übernommen
werden.
Die Daten werden für beliebige Tabellenkalkulations- oder AVA-Programme als
ASCII-

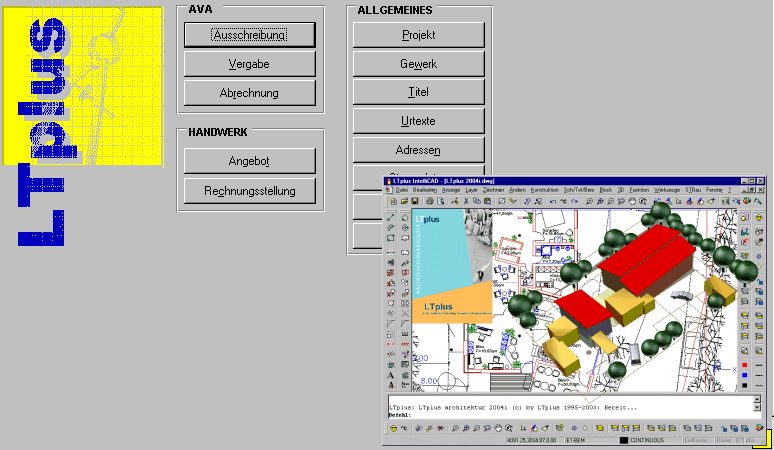

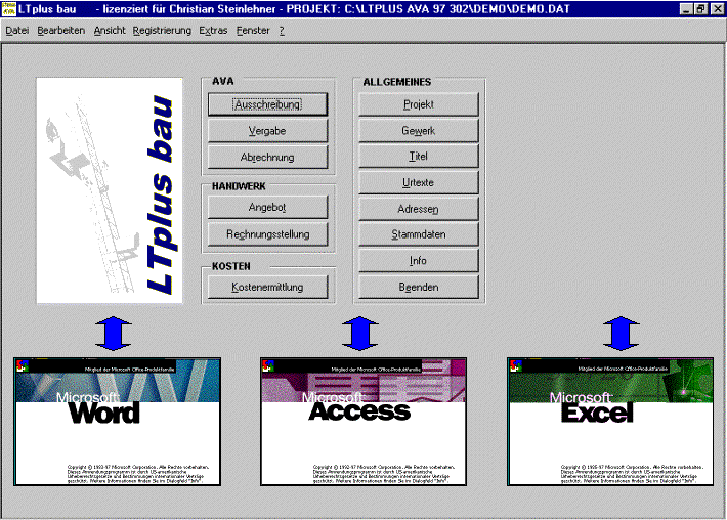

Datenbank bereitgestellt. An LTplus-AVA, das eigenständige
Ausschreibungssystem,
werden die Mengen direkt übergeben. LTplus-AVA unterstützt die Bereiche
Ausschreibung,
Vergabe, Abrechnung und Adressverwaltung mit allen notwendigen Werkzeugen. Ein
umfangreicher Urtextbestand für alle Gewerke mit 2.500 Ausschreibungstexten
aus der
Praxis (incl. Schätzpreisen) ermöglicht ein sofortiges Ausschreiben ohne
Zusatzkosten.
Alle Programmteile sind miteinander verknüpft und in der Bildschirmgestaltung weitestgehend
identisch. Dies führt auch hier zu einer kurzen Einarbeitungszeit.LTplus-AVA ist als MS-Access-Applikation vollständig MS-Office kompatibel und damit optimal
in MS-Office Programme integrierbar. Durch Direktschnittstellen zu MS-Word und MS-Excel ist
maximale Flexibilität bei der Nachbearbeitung der Daten garantiert. Mit LTplus-AVA wird MS-
Access als Runtime-Modul kostenlos mitgeliefert.
LTplus wird mit einer direkt aufrufbaren Windowshilfe zu jeder Programmfunktion geliefert.
Für eine effektive Einarbeitung ist auch ein Online-Kurs enthalten, der strukturiert an einem
Architekturbeispiel in die Programmfunktionen einführt.
Die dreidimensionale Architekturdarstellung wird mit Hilfe von LTplus unter AutoCAD/LT
erleichtert.LTplus ist auf die wesentlichen Programmfunktionen beschränkt worden. Damit ist das
Programm schnell erlernbar, weil seine Strukturen übersichtlich und transparent bleiben.
Dem Einsteiger wird die Umstellung vom Handzeichnen zur Arbeit am Computer durch
das Konzept erleichtert. Über die beiden Architekturbüros hat man einen heißen Draht
zu den Programmautoren und kann die Programme als Architekt selbst mitgestalten.Die LTplus Architekteninitiative e.V. ist Mitglied der "AutoCAD Developers Group Europe"
und wird von Autodesk seit Januar 1997 als "Autodesk Registered Developer" auch offiziell
unterstützt.zitiert aus "AutoCAD-Magazin IWT-Verlag 1997"
| AutoCAD LT 2000 |
|
LTplus architektur erhalten Sie ein schlankes Vollprogramm und nicht, wie angesichts des Preises vielleicht zu vermuten wäre, eine "Lightversion". Auf der Basis von AutoCAD/LT, wurde die Applikation auf die tatsächlichen Bedürfnisse der Planungs-, Ingenieur- und Architekturbüros angepasst. LTplus architektur befindet sich im täglichen Einsatz und wird deshalb aus der Praxis von mehr als 1000 Büros laufend verbessert und nicht aufgrund marktstrategischer Überlegungen mit Funktionen überfrachtet. |
|
Funktionen
Datei ...
Die mitgelieferte Vorlaufdatei kann, so wie
die meisten Parameter, bürospezifisch angepasst
werden. Die Funktion Xref wurde im
Handling verbessert, um die Verwaltung größerer Projekte
zu vereinfachen.
Neben der Dateikompatibilität
durch die beiden führenden Formate DWG und DXF, wurde
auch die Massenübergabe an andere
Applikationen berücksichtigt. LTplus
ist eine offene,
programmierbare AutoCAD-Applikation
incl. Quellcode unter Windows 95/98/2000 & NT,
damit sind alle Parameter, Funktionen,
Toolbars und Icons vom Anwender bürospezifisch
anpassbar. Die Menüstruktur wurde
bauspezifisch angepaßt und übersichtlich geordnet.
Zeichnen...

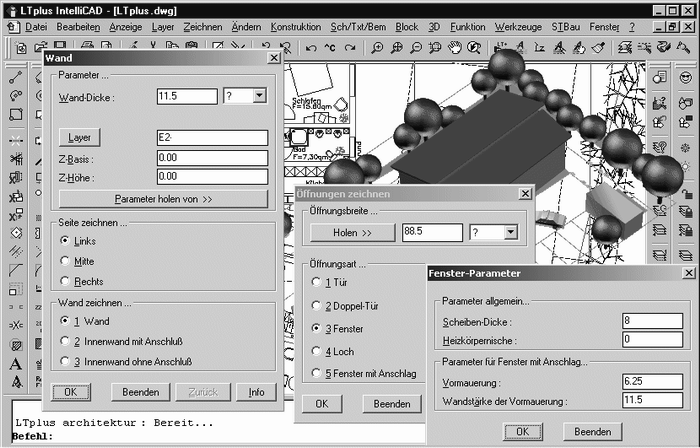

Der parametrisierte Wandbefehl zeichnet Wände beliebiger Dicke und
verschneidet diese
automatisch. Normgerechte Werte können aus einem Menü gewählt
werden.

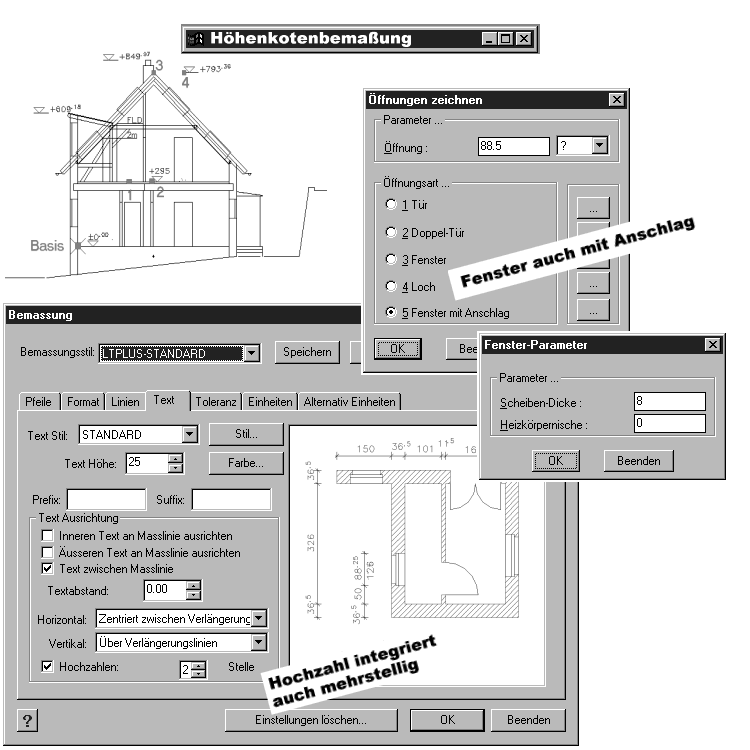

Öffnungen mit nur 3 Mausklicks erstellen: Bei der
parametrisierten Bauteilerstellung gibt
es eigene Menüs für Öffnungen, Fenster, Türen, Doppeltüren, Stürze
und Brüstungen in
3D zur perspektivischen Darstellung.
Die Treppenerstellung in 3D erfolgt auf der Grundlage Ihres individuellen Treppengrundrisses.
Ändern...
Übertragung von Elementeigenschaften über den "Property-Painter", Kreuzen
und Heilen.
Mit der Funktion Bewegen zu Layer werden beliebige
Zeichnungselemente auf andere
Layer verschoben.
Konstruktion...
Die Funktion Kopieren zu Layer kopiert eine beliebige
Elementanzahl auf eine andere Folie.
Für die Funktionen Kopieren orthogonal und radial werden
übersichtliche Popup-Menüs zur
Verfügung gestellt.
Gedrehte Koordinatensysteme im
Handling noch einfacher, für schräge Wände, gedrehte
Rechtecke, Lagepläne, Städtebau...

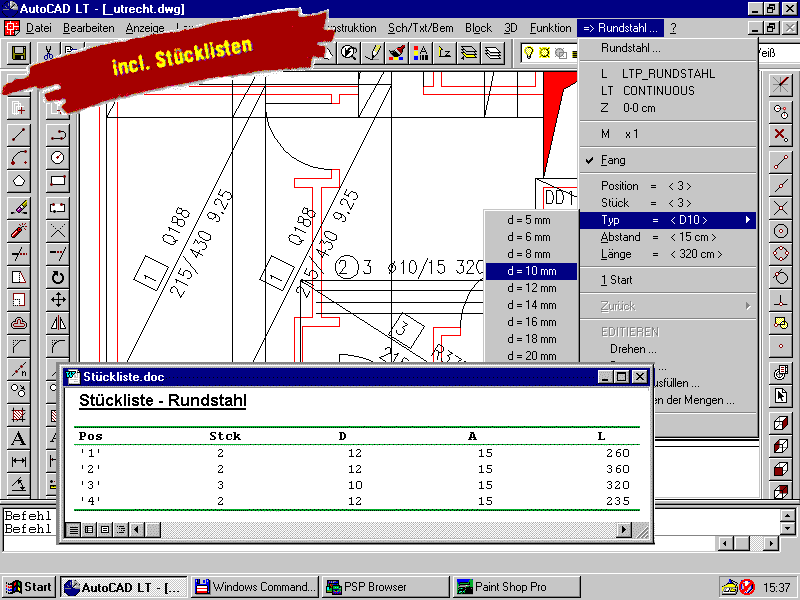

Die Werkplanung wird unterstützt
durch das Zeichnen von Aussparungen, Bewehrungsplänen
und der Mengenermittlung mit
Stücklisten. Die ermittelten Mengen können Sie in eine Datenbank
extrahieren und damit in ein
AVA-Programm übernehmen. Per OLE können die Daten auch direkt
in MS-Office (Excel, Word,...)
weiterverarbeitet werden.

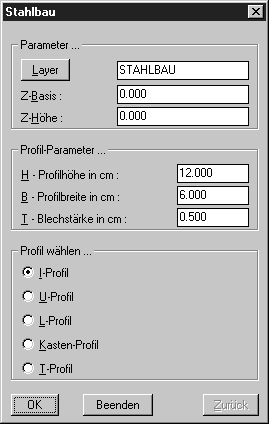

Das neue Modul für Stahlprofile
unterstützt Sie beim Zeichnen beliebiger Profile entsprechend
den Schneider Bautabellen.

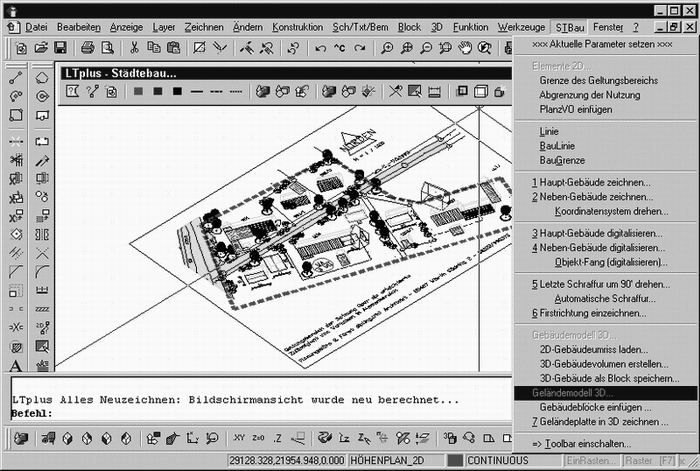

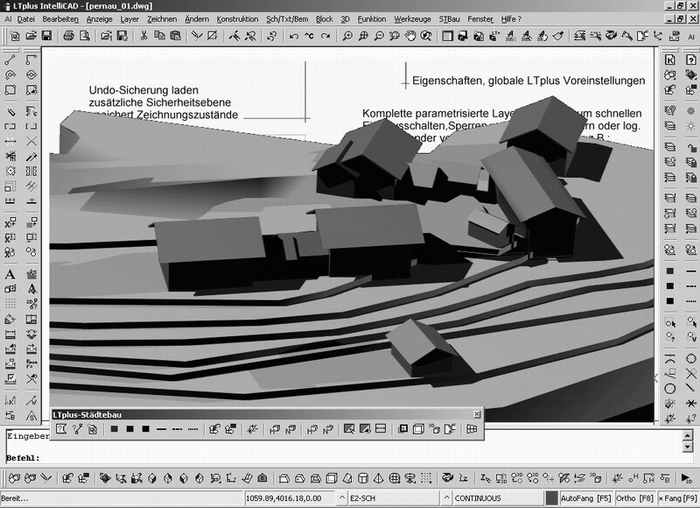

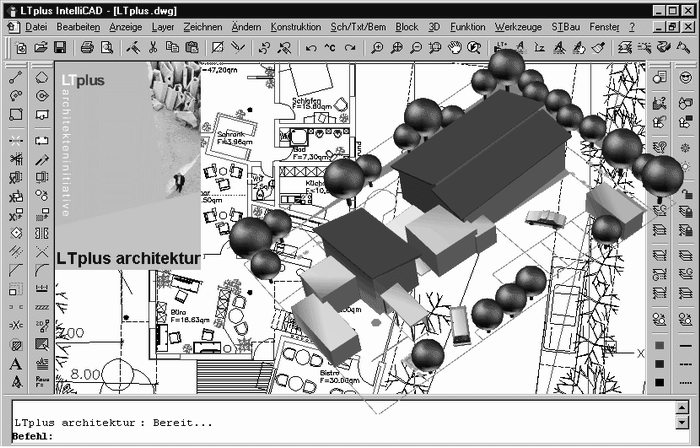

Mit den neuen Funktionen des
enthaltenen Moduls Städtebau 2D/3D können Sie auf der
Grundlage von bereits gezeichneten oder
gescannten Lageplänen einen Bebauungsplan
und auch ein 3D- Gebäude- oder
Geländemodell erstellen.
Der Städtebau wird auch durch das
Zeichnen von Speziallinien und der PlanzVO unterstützt.
Möglich sind jetzt auch
3D-Geländeschnitte und Farbfüllung von Flächen für die Stadtplanung.
Schraffur / Text / Bemaßung...
Die bauspezifischen Schraffuren, Texte und Bemassungen werden automatisch
an den
Plotmaßstab angepasst.
Die gebräuchlichsten Bauschraffuren sind vor-definiert, z.B.
Ziegel, B25, B10, etc..
Neben den vordefinierten Mustern können Sie natürlich auch
Standardmuster oder
neu definierte verwenden.
Schraffuren können nachträglich geändert bzw. gegen andere
Schraffuren ausgetauscht
werden. Sie können an eine bestehende Schraffur auch die
Eigenschaften einer anderen
übergeben.

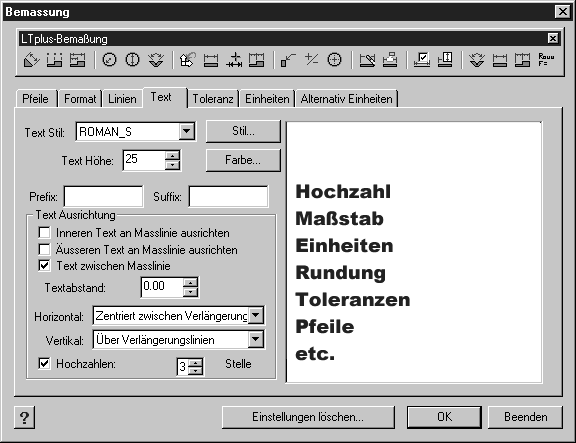

Baugerechte Bemassung mit benutzerdefiniertem Bemaßungssymbol.
Hochzahlen für
Plot und Darstellung der Maße in M - CM - MM ist ebenso möglich.
Kettenbemassung
mit frei verspringender Schnittlinie.
Flächenberechnungen können in die Zeichnung übernommen werden.
Die automatische Formatierung erfolgt entsprechend dem
jederzeit frei wählbaren
Plotmaßstab. Dieser passt Schraffur, assoziative Bemassung und Text
automatisch
an den Ausgabemaßstab an.
Block / Symbolverwaltung...

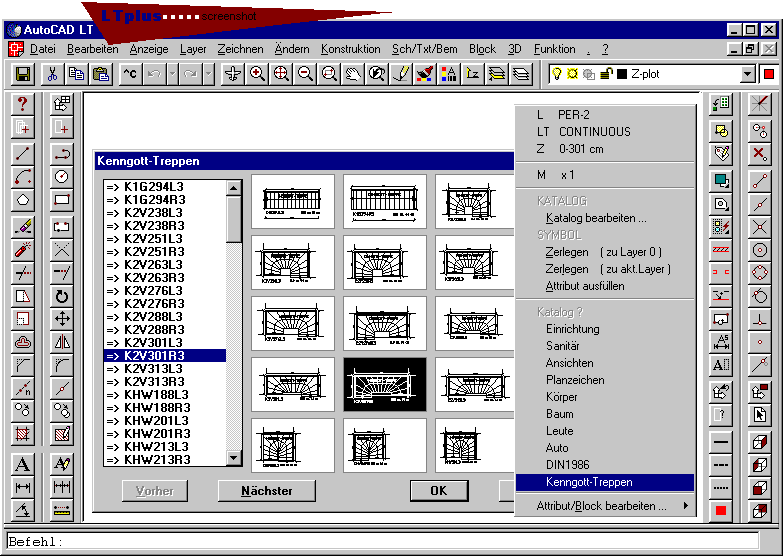

Die mitgelieferten Kataloge enthalten mehr als 2000 Architektursymbole und
Details zu:
Einrichtung, Sanitär, Ansichten, Planzeichen, Baum, Auto, Leute,
Kenngott-Treppen,
BauNVO, Elektro, Garten-/ Landschaft, DIN 1986 und Details für die
Werkplanung.
Die Symbole wurden in 2D und auch 3D abgelegt.

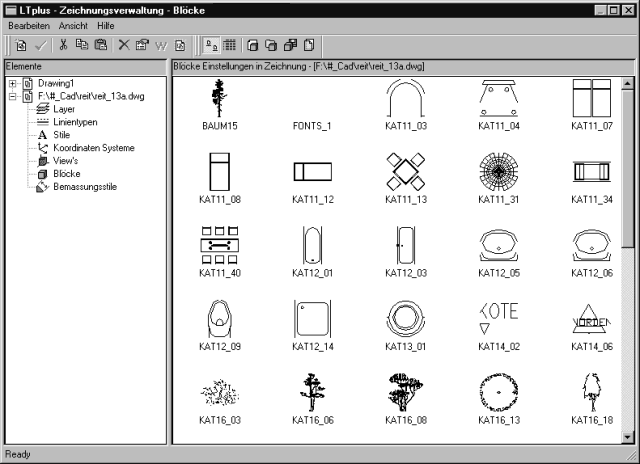

Interaktive visuelle Symbolverwaltung:
Symbole können frei positioniert, dimensioniert und editiert werden. Neben dem
einfachen
Erstellen, können Symbole auch schnell gegen andere ausgetauscht
und in der Zeichnung
aktualisiert werden. Zusätzlich können selbstverständlich auch die
umfangreichen auf dem
Markt erhältlichen AutoCAD Symbol-Bibliotheken verwendet werden.

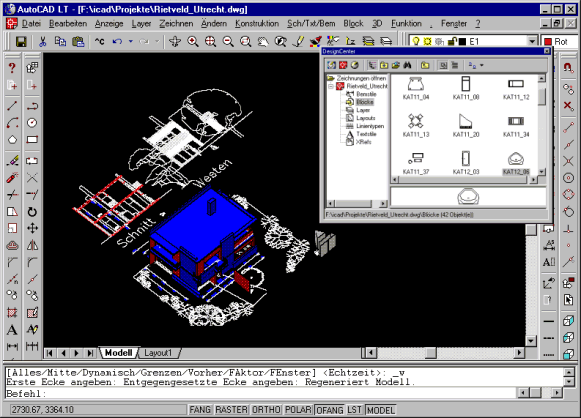

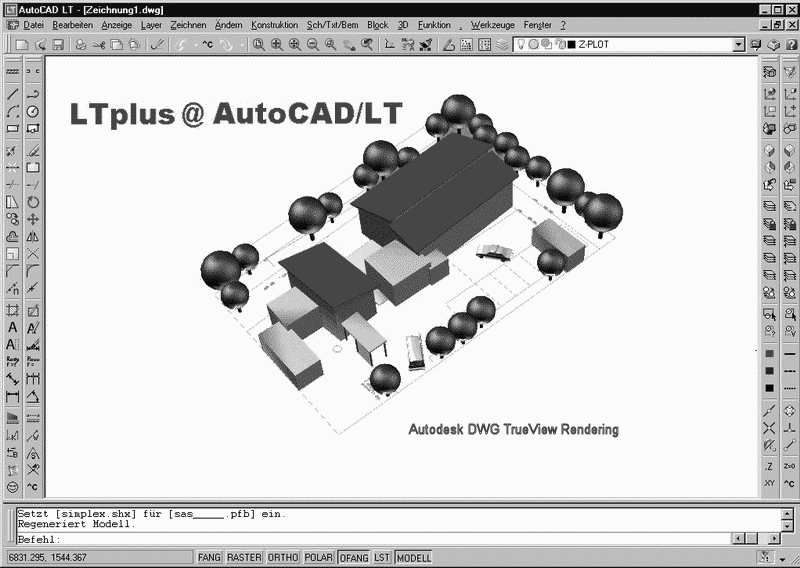

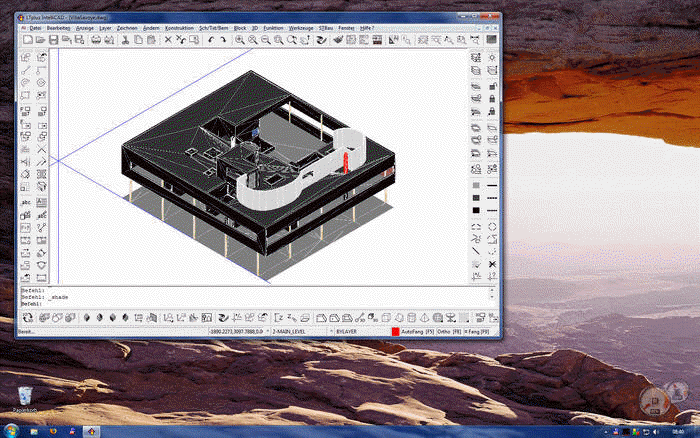

3D-Darstellung auch unter AutoCAD LT...
3D-Menü für Isometrien, doppeltfluchtende Perspektiven, 3D-Körper, inkl.
Quick-Shader:
Eine perspektivische Darstellung und freie zeichnerische
Nachbearbeitung, ist jederzeit möglich.
Unterstützt werden Isometrien Perspektiven und der
Quick-Shader. Die Arbeitsweise am
3D-Modell entspricht weitestgehend der Vorgehensweise wie wir sie
vom herkömmlichen
Modellbau kennen.
Zur Präsentation können Schnitte, Ansichten, Perspektiven
berechnet und in die Zeichnung
eingefügt werden. Im Katalog "KÖRPER" sind auch die 3D-Grundkörper
und 3D-Symbolkataloge
von AutoCAD 2000i abgelegt.
Tools / Hilfsprogramme...
Wir liefern die unentbehrlichen Tools für AutoCAD/LT als Free-/Shareware
gleich mit. Mit diesen
können Sie z.B.: Dateien konvertieren, Projekte verwalten,
Präsentationen erstellen und editieren.
Plot-Dateien und auch gescannte Lagepläne werden in AutoCAD/LT
eingelesen.

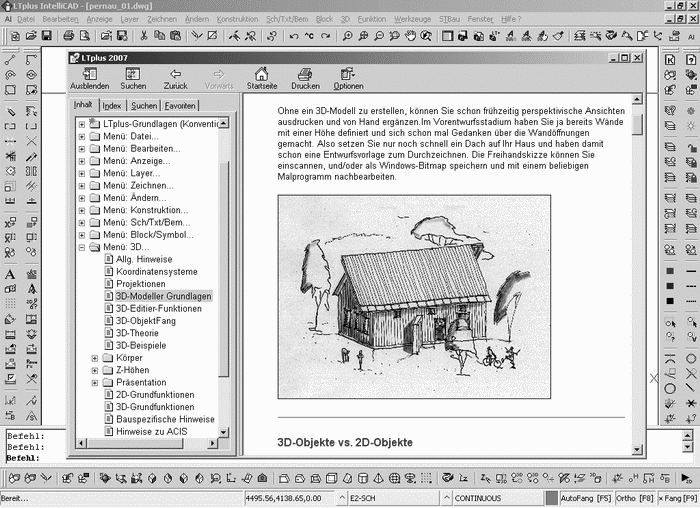

Online-Hilfe und Kurs...
Windows Online-Hilfe und Online-Kurs der Sie strukturiert an einem
Architekturbeispiel in die
Programmfunktionen einführt. Schulungen gibt es zum
Selbstkostenpreis.

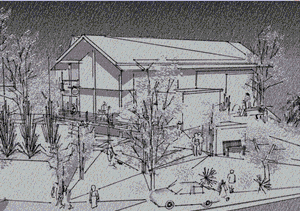

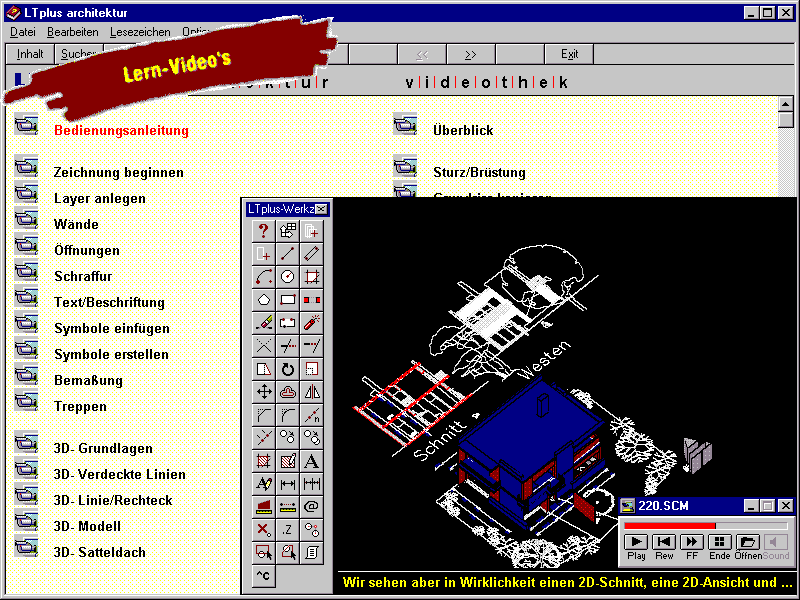

Mit der LTplus Videothek liefern wir jetzt auch einen
Online-Video-Kurs (über 30 Videos
mit ca. 3 Stunden Schulungsmaterial) kostenlos mit.
Die Hotline zu LTplus - Programmen wird von unseren
Architekturbüros angeboten, am
einfachsten über unsere 24-Stunden-eMail-Hotline rund um die Uhr,
die Antwort erhalten
Sie schnellstmöglich auf demselben Wege.
Network...
Seit Januar 1997 wird LTplus von Autodesk als professioneller Entwickler
anerkannt und
unterstützt. Damit erhalten wir Architekten jetzt auch die
Möglichkeit schon bei der
Programmierung und dem Design der neuesten Versionen von AutoCAD
und AutoCAD
LT mitzuwirken.
System...
Im Lieferumfang ist die Programmversion auf CD-R enthalten. Das Handbuch
gibt einen
ersten Überblick zu den einzelnen Funktionen.
Interessiert ?
Das Programm wurde auf die wirklich wesentlichen Funktionen beschränkt. So
bleibt es
übersichtlich und transparent. Auch die Umstellung vom
Arbeitsprozess von Hand wird
durch so erleichtert. Über die Architekturbüros haben Sie einen
heißen Draht zu den
Programmautoren und können die Programme mitgestalten. Für den
Fall, daß die
Programmfunktionen von
| StandAlone 2000 |
LTplus architektur erhalten Sie als:
AutoCAD/LT Applikation
mit erweitertem Funktionsumfang - kein weiteres Programm
erforderlich...
|
LTplus
architektur 2000 In der StandAlone-Version konnten die Architektur-funktionen noch komfortabler umgesetzt werden, weil der LTplus IntelliCAD-2000-Kernel, anders als das kleine AutoCAD LT, über mächtige Programmier-sprachen erweitert werden kann. |
 |
|
LTplus architektur beinhaltet deshalb neben den oben bereits genannten, auf dem kleinen AutoCAD/LT® umgesetzten, Funktionen auch die erweiterte Programmierbarkeit des grossen AutoCAD®. Die Anpassung und Erweiterung des stabilen LTplus-IntelliCAD-2000-Kernels geschieht mittels der Programmiersprachen C++ , COM, ADS, und LISP. Letztere ist schnell erlernbar und damit ideal um als Anwender eigene Wünsche auch schnell selbst umzusetzen. Der LISP-Quellcode wird an die Kollegen weitergegeben, so daß diese auch unter Zuhilfenahme von kostenlos im Internet erhältlichen LISP-Beispielen, das Programm an ihre eigenen Bedürfnisse anpassen können. AutoCAD LT ist nur per "DIESEL", einer minimalen englischen Programmiersprache mit eingeschränktem Befehlssatz, zu programmieren bzw. zu erweitern - wodurch sich die von Autodesk beabsichtigten Einschränkungen gegenüber LTplus architektur erklären. |
LTplus liefert damit die notwendigen
bauspezifischen Planungswerkzeuge für die Entwurfs- und
Zeichnungserstellung in der
Architektur. Sie erhalten ein Zeichenprogramm, das einfachste
Bedienung mit allen Vorteilen eines
elektronischen Systems verbindet.
Die Zeichnungen können einfach, sauber, und
effizient erstellt und geändert werden. Zusätzlich
ermöglicht das Programm jederzeit eine
dreidimensionale Visualisierung , damit die Planung
auch räumlich überprüft werden kann.
Dabei entspricht die Tätigkeit am Computer vom Ablauf her,
der am Zeichentisch bzw. Modell. Wie am
Zeichenbrett ist es auch mit diesem "elektronischen
Rapidographen" möglich, einen
skizzenhaften Vorentwurf zum detaillierten Werkplan auszuarbeiten.
LTplus unterstützt durch flexible Optionen den
Austausch und die gemeinsame Nutzung von
Dateien im DWG-Format mit allen anderen
Projektbeteiligten.
Der integrierte
LTplus-OpenFX-3D-Modeller ermöglicht die rasche Visualisierung von Entwürfen
für die Vermittlung von Konzepten in
Präsentationen.
LTplus basiert auf einem Flächen-/Drahtmodell,
bei dem alle Objekteigenschaften dem
Entwurfsprozess folgend eingegeben und
editiert werden können. Eine perspektivische
Darstellung und freie zeichnerische
Nachbearbeitung, ist dabei jederzeit möglich. Die
Arbeitsweise am 3D-Modell entspricht
weitestgehend der Vorgehensweise wie wir sie
vom herkömmlichen Modellbau
kennen.
Durch die vertraute, intuitiv erlernbare Windows-Oberfläche
wird die Einarbeitungszeit
deutlich verkürzt. Die Bedienung von LTplus erfolgt
über selbsterklärende Icon- und
Bildschirm-Menüs, damit auch Mitarbeiter mit weniger
Computerpraxis jederzeit selbst
auf das CAD-System zurückgreifen können, ohne sich
erneut einarbeiten zu müssen.
Windows®-Standard, Office kompatibel...
entspricht dem Standard von
Windows®
Online-Video-Tutorial
(über 30 Videos mit 3 Stunden Schulungsmaterial).
deutsche Online-Hilfe,
Kurs, Videos und Handbuch
Hotline kostenlos per eMail.
Bei komplexen Konstruktionen, wie Treppen- oder
Öffnungserstellung, werden Sie durch
checklistenähnliche Menüs unterstützt. Zusätzlich
können Sie die Online-Hilfe aufrufen.
Eine Verknüpfung mit anderen Windows-Applikationen,
z.B. Tabellenkalkulation oder
Textverarbeitung, ist schnell und unkompliziert
erstellt. Die Dateikompatibilität über DWG,
DXF, WMF stellt zudem einen verlustfreien
Datenaustausch mit anderen Programmen sicher.
AutoCAD® kompatibel...
LTplus
nutzt DWG/DXF als eigenes natives Dateiformat, d.h. es liest und schreibt
DWG's und DXF's
| Die mit
LTplus gespeicherten Zeichnungen sind dann auch
ohne LTplus, unter jedem
anderen DWG-DXF-kompatiblen Programm, ohne Einschränkungen les- und bearbeitbar. Das Einlesen von unverschlüsselten DWG- oder DXF-Dateien sollte für die allermeisten Programme möglich sein, weil praktisch alle namhaften Anbieter in der openDWG-Alliance vertreten sind. |
| Versionen seit 2000 |
Ver.2.0
- Layerkontrolle
- Fenster mit Anschlag parametrisiert
- ...Service-Release 2.1
- Initialisierung schneller
- Toolbar für ProgrammierungService-Release 2.2
- Programmstart schneller
- Vektorisierung, Slide IT und Trace IT neuService-Release 2.3
- Projektion zerlegt Blöcke jetzt automatisch...Service-Release 2.4
- Attribut ausfüllen editiert auch Maßzahlen...Service-Release 2.5
- neue Schriften...
- ICAD.LIN mit Complex-Linestyles...Service-Release 2.6
- Konstruktionsraster...
- PunktKomma auch ohne Hotkey...Service-Release 2.7
- Block global tauschen gegen neuen Block...
- LTplus VBA-Hilfe & Word/Excel-Beispiele...Service-Release 2.8
- Speicherintervall kann frei bestimmt werden...
- Datei-Werkzeuge mit Reparatur von Dateien...
- Löschen von Öffnungen & Schliessen der Wand
- Holen von Wand- und Öffnungs-Parametern...Service-Release 2.9
- Text suchen/ersetzen als neue Funktion...
- UNDO/REDO erweitert,inkl. Icon für Mehrfach...
Ver.3.0
- neuer C++ Quellcode...
- Neu: Daemmlinie für "Weiche Isolierung"...
- Datei-Werkzeuge: Doppelte Linien löschen...
- Öffnen & Speichern: AutoCAD-DWG 14-2002...
- Hochzahl immer ohne folgende Null...
- Bemassung in M/CM ermöglicht...Service-Release 3.1
- Optimierung aller Quellcodes, inkl. aller Bugfixes, z.B. UNDO/REDO/ZOOM...
- 3D-Perspektive überarbeitet, inkl. Tip's zur Arbeit im 3D-Modell...
- 3D-Funktionen, 3D-Toolbar und 3D-Menü erweitert und bauspezifisch angepasst...
- neu: fange BlockElement, Elemente in Blöcken fangen...
- neu: auch ein Freier Plotmaßstab kann jetzt eingegeben werden...
- neu: Automatische Schraffur in Städtebau jetzt auch abschaltbar...
- neu: KontextMenü (pop17) mit "Objektwahl vor Befehl" aktivieren...
- neu: Dialogboxen akzeptieren nun auch das Komma statt dem Punkt...
- neu: Schraffuren zerlegen und editieren, inkl. Tip's zur Arbeit mit Schraffuren...
- neu: 3D-Block neu definieren & aktualisieren, inkl. Tip's zur Arbeit mit Blöcken...
- Bemassung rücksetzen auf CM & M/CM wurde optimiert...
- Blockattribute werden beim Einfügen nicht abgefragt (attreq)...
- schnelleres Regenerieren/NeuZeichnen für alle Ansichtsfenster...
- Alte / fremde Zeichnung importieren & Datei-Reparatur wurden optimiert...
- Zusammenfassung aller Voreinstellungen und Parameter in einem Menü...
- Sicherheitsabfrage Plotmaßstab (dimapost) für Schraffur/Text/Bemassung...
- Blöcke können direkt per Explorer von einer Zeichnung in eine andere kopiert werden...
- Layerschaltung jetzt ohne NeuZeichnen, schnelleres Zoomen, jetzt ohne Regenerieren...
Ver. 4 Jetzt wird u.a. die eingeschränkte Funktionalität der Undo-Funktion,
durch eine zusätzliche Zurück-Funktion in den komplexen Architektur-
Funktionen unterstützt, um ein rein von Windows abhängiges Verhalten
der Funktion weitestgehend zu verhindern. Die originäre Undo-Funktion
von IntelliCAD wird von Windows selbst über die von Microsoft
unabhängig aktualisierten Microsoft-Foundation-Classes gesteuert, und
ist damit bekanntermassen bei komplexen Funktionsabläufen stark von
der jeweiligen Hard- und Software-Konfiguration des jeweiligen
Windows-Arbeitsplatzes abhängig.Service-Release 4.1
ø Redraw
ø Städtebau
ø Regenerieren
ø Alte Zeichnung importieren
ø Schraffur schneller & editierbar
ø neuer Undo, Redo-Mechanismus- neu: Stahlbau mit T-Profilen
- neu: zusätzliche Videos und Kursunterlagen
- neu: Dialoge für NURBS-3D-Körper, neue Solid's
- neu: durchgezogene Linie mit einer festgelegten Breite (Band)
- neu: Zusammenfassung von Elementen zu anonymen Blöcken
- neu: AutoFang, optische Fangkontrolle und magnetischer Objektfang
- neu: komplexe Textlinie, selbstdefinierte Linientypen
- neu: HiddenLine-Plot für Perspektiven, Schnitte und Ansichten
- neu: Befehlszeilen-Menü mit den relevanten KurzbefehlenService-Release 4.2
- temporärer AutoFang...
- gedachter Schnittpunkt...
- Externe IcadSplash aktualisiert...
- doppelte Linien autom. löschen...
- PAUSE jetzt mit AutoFang belegt...
- LayerEin per Status-Zeile steuern...
- Vorlaufdatei "LTplus.dwg" aktualisiert...
- Redo & Undo inkl. autom. NeuZeichnen...
- ESC jetzt mit ltp_f_abbruch ^C^C belegt...
- Freie Schraffur & Solid-Farbfüllung erweitert...
- Layer-Konfiguration: Import & Speichern unter...
- Strecken jetzt inkl. "Zurück" mit Sicherungsdatei...
- Alle EIN beschränkt sich auf die getauten Layer...
- Tastaturtreiber Hotkey wird nur noch 1x geladen...
- hochauflösende BMP's via DXF (R12) exportieren...
- EditText und Attribut editieren ohne Regenerieren...
- Arbeiten im OrthoModus kann jetzt forciert werden...
- schnelleres Regenerieren von Kurven und Kreisen...
- Fehlerbehandlung beim Rücksetzen von Maßstäben...
- Bemassung ohne Initialisierung der Bildschirm-Ansicht...
- 3D-Flächen, z.B. für Fassaden & Giebelwände, als Solid's...
- Liniendefinitionen icad.lin mit icadiso.lin zusammengeführt...
- neue Städtebau-Dialoge für 3D-Gebäude und 3D-Gelände...
- einfacher Layer-Filter, z.B. Schnitt* schaltet alle Schnitt-Layer...
- Treppe, Sturz/Brüstung als anonymer Block, inkl. Holen-Button...
- Aussparung & Bewehrung: 'Eigenschaften ändern' von TextGrösse/Stil...
- Schraffuren übernehmen, wiederholen, Schraffurmuster erweitert...Service-Release 4.3
ø Rechteck & Koordinatensystem drehen
ø Symbolmanager optimiert "Alle Symbole..."
ø Export: Speichern von Objekten in DXF (2002)
ø Objekt-Fang (inkl.AutoFang) temporär abschalten
ø Städtebau: frei Gebäudeeingabe für Digitalisieren
ø Plotmaßstab und Bemaßungsstil unabhängig einstellen...ø Symbolmanager "Alle Symbole..."
ø Pif's für alle externen Programme
ø Undo-Steuerung vom Anwender veränderbar
ø Export: Speichern von Objekten in DXF (2002)
ø Transparenzen in Kreis und Rechteck
ø Rechteck & Koordinatensystem drehen
ø Objekt-Fang (inkl.AutoFang) temp. abschalten
ø Städtebau: frei Gebäudeeingabe für Digitalisieren
ø NUR Kotenbemassung schaltet Objekt-Fang immer ON
ø User-Toolbar für erweiterte 2D-Funktionen
ø LayerFilter jetzt auch in LayerEIN und LayerAUS
ø Allg. 3D-Hinweise und Tip's zum 3D-Modell erweitertø Plotmaßstab und Bemaßungsstil unabhängig einstellen
ø Plot-Konfiguration für Monochrom-PCP's auf Farbdruckern
ø Fangbegrenzung für Kopieren und Bewegen im Kontextmenü
ø Mausrad kann jetzt mit akt. Mausposition als Zentrum zoomen
ø Liste (&Dxf) zeigt die DXF-Entity-Data's eines Objekts
ø Gesperrte Layer werden gesteuert in den LTplus-Funktionen:
Layer-Konfiguration, Löschen, Öffnung löschen, Bewegen, Kopieren, Spiegeln, ...ø Undo-Default = 1 = UndoEIN & UndoGruppeAUS
ø Sicherungsdateien werden autom. angelegt,
und ermöglichen so UNDO/REDO beliebig oft...ø Quick-Block jetzt zerlegbar
ø Teilung 2 bleibt auf akt. Layer
ø zusätzliche Tip's in den Menüs
ø Layer-Steuerung erheblich schneller
ø LayerFilter schlägt letzte Eingabe vor
ø QuickBlock wird auf akt. Layer definiert
ø Hilfslinie und -punkt bleiben auf akt. Layer
ø XRef's überarbeitet, Handling vereinfachtService-Release 4.4
ø schnelles Regenerieren mit _regen ins Menü
ø Schraffuren 'Zerlegen und editieren' zerlegt nun auf akt.Layer
ø GruppeEin/Aus wie LayerAus mit ENTER wiederholbar
ø KopiereZu und BewegeZu filtern BHatch, inkl. Alert
ø KopiereZu und BewegeZu auch für Schraffuren & QuickBlock
ø 'Eigenschaften übertragen' konsistenter, z.B. Texte
ø Zerlegen/Bewegen und Zerlegen/Editieren filtern Winkelbemassung
ø cmdecho jetzt generell auf 0 gesetzt (non-debug-mode)
ø neue Winkelbemassung mit var. Nachkommastelle
ø Icon für Text-Attribut bearbeiten ändert temp. auch Bemassung
ø Schieben, Strecken frei und Kopieren mehrf. mit autom. Sicherungsdatei
ø AutoSave und UndoSave parametrisiert durch User steuerbar
ø Lagermattenprogramm erweitertø Windows 2000/XP Optimierung, z.B. Layeranzahl & Autosave
ø BHatch, Hatch, Boundary mit autom. Sicherungsdatei
ø ltp_f_baksave4 bricht MNU-Befehle nicht mehr ab
ø selbstdefinierte Bemaßungs-Stile werden global aktualisiert
ø Fang EIN/AUS jetzt als transparenter Befehl
ø Winkel-, Ketten- und Kotenbemassung mit autom. Sicherungsdatei
ø MNU geändert, neue Icons
ø UNDO/REDO per MNU gesteuert, inkl. (redraw)
ø schnelles Wiederherstellen von Undo-Dateien
ø neue Import-Varianten
ø neue Reparatur-Funktionen
Ver. 5 ø Synchronisierung von Save, AutoSave und UndoSave
ø Geschwindigkeitsoptimierung beim Speichern,
z.B. AutoSave/UndoSave jetzt doppelt so schnell
ø Geschwindigkeitsoptimierung beim Öffnen von
Sicherungsdateien jetzt dreimal so schnell
ø LTplusM.dwg bei den Import-Funktionen statt LTplus.dwg,
beseitigt Skalierungs-/Positionierungsproblem bei SlideIT
ø Bemassung schaltet Objektfang & Assoziativität immer ein
ø AutoFang kann differenziert, z.B. nur für Bemassung, genutzt werden
ø Koordinatensystem drehen inkl. [X] für WKS rücksetzen
ø Wand & Öffnungen fangen abgebrochene Bemassung auf
ø Abbruch in gedrehtem Koordinatensystem zus. in ESC rücksetzen
ø Benutzerführung in den einzelnen Befehlen verbessert
ø Eingabefehler werden komfortabel abgefangen
ø ÖffnungenLöschen & SturzBrüstung für schräge Wände optimiert
ø 3D-Ansicht & 3D-Ebene fangen Anwenderfehler ab
ø Tool zur Konvertierung von AutoCAD2005.dwg's
ø Tool zur skriptgesteuerten autom. Bearbeitung von Zeichnungen
ø Erweiterte Dokumentation, Handbuch 2005.pdf/doc/rtf...
ø VBA Programmierungs-Beispiel aktualisiert
ø Intellimaus Zoom über Mausrad (ZoomZentrum)
ø Einzelbemassung und Linearbemassung jetzt dynamisch
ø Elemente in Blöcken können in AutoFang spezifiziert werden (Icon)Service-Release 5.1
ø Gesperrte Layer werden gesteuert in den LTplus-
Funktionen: BewegenZu- und KopierenZu- Layer
ø Umgrenzung inkl. Begrenzung auf 10.000 Elemente
ø Alle Blöcke Zerlegen zu akt. Layer
ø AutoCAD/LT 2005 Integration
ø Blender 3D-Modeller Vorlage & Hinweise
ø Rhino inkl. MeshToNurb & Hinweise erweitert
ø Meldungen 2zeilig zu 1zeilig geändertService-Release 5.2
ø Microsoft FoundationClasses (MFC) aktualisiert
ø AutoFang: inkl. Orthomodus & Cursor drehen
ø Cursor drehen als allgemeine Funktion
ø Temporärer AutoFang wird restauriert
ø Fang für Distanz und Winkel
ø Winkel,Koordinaten inkl. Cursor drehen
ø AutoFang für Bemassung als Vorgabewert
ø Undo sichern in den Cache nicht mehr nötig
ø AutoFang: Fang Icons differenziert
ø zuverlässige Aktualisierung des StatusBar
ø 2D-Distanz inkl. Autofang
ø Zusätzliche Kurztasten, z.B. Ortho,AutoFang,Cursor,Zoom
ø AutoFang: jetzt durchgängig anwendbar

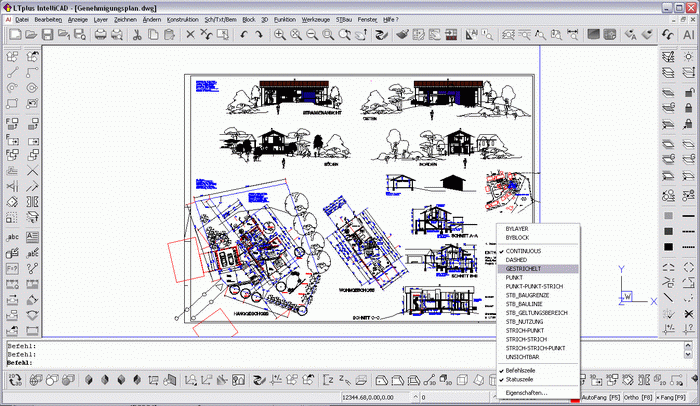

ø Layer-, Linientyp PullUp ähnlich ACAD im StatusbarService-Release 5.3
ø Microsoft FoundationClasses aktualisiert
ø Undo/Redo Fehler beseitigt (Explorer)
ø Menüstruktur vereinfacht
ø Beispiel-Zeichnungen aktualisiert
ø Autom. konvertieren von Fremdzeichnungen
ø Zuverlässige UndoSicherung
ø Bewegen/Drehen/Editieren von Maßtexten
ø Fehler in Time-Variable beseitigt
ø MAUSRAD (Intellimouse) perfektioniert
ø Debug.log zur Fernwartung eingebaut
ø Cache wird bei UndoSicherung gelöscht
ø Dialog für Wiederherstellen
ø Preselect für Windowsfunktionen
ø Preselect für Kontextmenü
ø Konstruktion einer Pyramide
ø Sonderzeichen direkt aufrufbar
ø Speichern inkl. UndoListe initialisieren
ø Speichern (SaveMode) inkl. Wiederherstellen
ø Kopieren mehrfach
ø Anzeigereihenfolge für Farbflächen
ø Ganz nach Oben - Ganz nach Unten
ø 6 neue Bemassungsstile
ø Vorlaufdatei aktualisiert
ø ...Service-Release 5.4
ø Millimeter-Standardbemaßung
ø z_fonts in Planzeichen-Prototyp laden
ø dt. PopUp-Menü via Icon direkt erreichbar
ø Undo(SaveMode) inkl. Save vs. QSave
ø BatchKonverter für AutoCAD2006.dwg (Verschlüsselung!)
ø Microsoft FoundationClasses aktualisiert
ø AutoCAD-Anbindung aktualisiert
ø Geschwindigkeits-Optimierung
ø Lernvideos & Demo 2005 aktualisiert
ø Logfilemode in Voreinstellungen implementiert
ø ...Service-Release 5.5
ø Maßstiländerung ohne regenerieren
ø QuickSave ohne Destructor
ø Geschwindigkeits-Optimierung
ø Lernvideos & Demo 2005 aktualisiert
ø Logfilemode in Voreinstellungen implementiert
ø LTplus-3D jetzt Default (statt -2D)
ø QuickSave & Save synchron mit UndoSave
ø LTplus.icm/ica/ick aktualisiert
ø Cursor wird bei ESC autom. initialisiert
ø News,ReadME & AI-Forum aktualisiert
ø ...
Service-Release 5.6
ø Anwenderfehler *error* werden abgefangen
ø SDI-Modus (nur 1 Fenster)
ø NeuStart im SDI-Modus
ø ...
Ver. 6 ø neu: BKS Toolbar
ø Transparente Pulldown-Menüs
ø Icons f. Teilung(2),Auswahl Polygon
ø Druckerkonfiguration für Farbansichten
ø Konverter für AutoCAD2006.dwg aktualisiert
ø LTplus-Bemassung-Toolbar überarbeitet
ø BKS Verwaltung (Koordinatensysteme) aktualisiert
ø neu: Online-Hilfe komplett überarbeitet im CHM-FormatService-Release 6.1
ø Transparente XP-Pulldown-Menüs jetzt Default

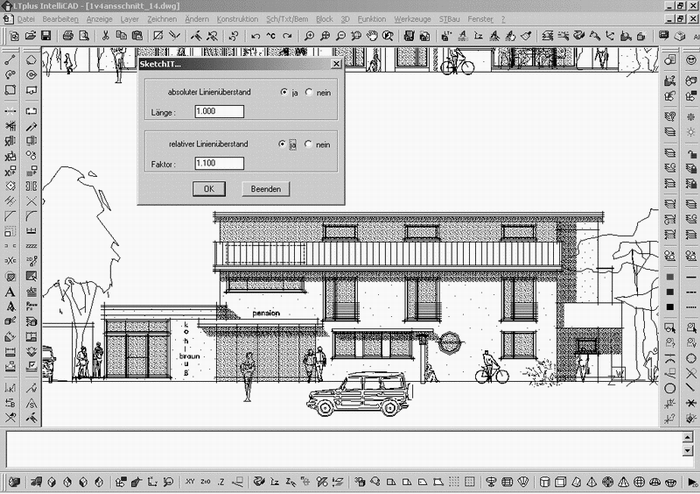

ø SketchIT & UNsketchIT spez. zum Schraffieren
ø Hilfspolylinie spez. zum Schraffieren
ø Einzel-, Linear-Bemassung inkl. Mausrad
ø 3Dansicht & 3Debene auch frei definierbar
ø gesperrte Layer bleiben beim Editieren angeschaltet
ø 2D-Toolbar: allg. Funktionen und SchraffurfunktionenService-Release 6.2
ø Windows-CHM-Hilfesystem
ø Windows-HLP-Hilfesystem
ø Letztes Schraffur-Muster
ø Hole Schraffur-Muster
ø Kopieren/Bewegen zu Layer inkl. Attributen
ø weiche Dämmung jetzt über Mittellinie + Dicke definieren
ø Selektionsfilter arbeitet layerübergreifendService-Release 6.3
ø Selektionsfilter neu
ø Wand: T-Anschluss, X-Anschluss als Icons
ø Bruch 1 Punkt
ø QuickSave Icon
ø Fläche: Textausrichtung wird initialisiert
ø MS-IntelliMausrad initialisieren d. Speichern
ø Menü: Bewegen, Kopieren, Spiegeln m. Selection
ø SaveMode per default OFF
ø LTplus Vorlage wird IMMER geladen
ø "vorherige Auswahl" im Maus-/Funktionsmenü
ø "Alle anderen Sperren" aktiviert akt. Layer
ø Quick-Block mit Einfügepunkt nahe am Block
ø Planumrandung A0 per Icon einfügen
ø Bhatch Icons (Ziegel,B25,B10,Schatten,etc)
ø neue Textstile, SOLID_BLACK, ARIAL-ISO (DIN)
ø ...Service-Release 6.4
ø wg. _select jetzt neue Undo-Gruppen
ø Plotmaßstab ändern überarbeitet
ø Dimunit = Decimal angepasst
ø LTwinit-Mechanismus auch für unkonventionelle Dateinamen
ø Komma in PopUps generell konvertieren zu Punkt
ø Schnelleres Öffnen von "drawingX"
ø YzShadow nur unter XP einschalten
ø TextEdit von Mtext mit Textsize von Mtext
ø Bemassung: "Ungeeignetes Element wurde gewählt - ICON für nochmal..."
ø Ghostlines als Wandvorschau unter AutoFang werden angezeigt
ø Neue LTplus Basisbemaßung
ø ...Service-Release 6.5
ø Leerzeichen im Pfad
ø Dialog für Bemassung aktualisieren
ø Qsave (SaveMode) doppelt so schnell
ø INFO für verschlüsselte AutoCAD Dateien
ø autom. Setup-Initialisierung - auch beim Update
ø Kontextmenü für Bearbeitung von BMP's
ø Handbuch 2006 aktualisiert & erweitert
ø ...Service-Release 6.6
ø Kopie speichern unter
ø Undo-Sicherungen löschen
ø opt. 3min-Sicherung vor Undo
ø Undo erneuern (Windows XP FastMode)
ø Speichern & AutoSave 30% schneller
ø ObjektFang Indikator in Statuszeile
ø Wand-Parameter holen inkl. Z global setzen
ø Taschenrechnerergebnisse direkt übernehmen
ø Endlosschleifen werden via AutoSave beendet
ø Löschen der debug.log's erst bei 5 Mb Grösse
ø 3D-SolidFrei bleibt im shaded-mode
ø BOOLSCHE OPERATIONEN imitieren
ø Online-Hilfe aktualisiert...ø 3D-Modeller erweitert:
Ebene (BKS)
Ansicht (WKS)
Z-Höhen auf &0 setzen
Z-Basis/Höhe &ändern
3D-Block erstellen
Bewegen 3D
Strecken 3D
Kopieren 3D
Spiegeln 3D
Drehen 3D
Ver. 7ø neu: 3D-Freiform-Modeller
inkl. Boolesche Operationen,
freie Modellierung,
Schnittmenge, Verschneidung,
Addition, Subtraktion,
Render, Raytrace,
Material und Textur...ø neu: Zeichnung kalibrieren (Maßstab setzen)
ø neu: Anbindung an AutoCAD/LT 2007
ø neu: Tools aktualisiert (Pixia,etc.)
ø neu: Google SketchUP free DXF/STL/3DS PlugINService-Release 7.1
ø weitere Sonderzeichen via Windows-Zeichentabelle
ø Maus/Bildschirm initialisieren
ø Pfeiltasten-Pan vs. Echtzeit-Pan
ø Raster Konfiguration (Koordinaten)
ø Limiten für Raster
ø ...Service-Release 7.2
ø LTplusCAD V.7.2
ø Statusbar: Layer/Ltype/Color
ø Sonderzeichen zeichensatzunabhängig
ø Hilfe aktualisiert & erweitert
ø AutoCAD 2004-2007 entschlüsseln
ø CUTEpdf inkl. \Setup-Verzeichnis
ø DWG-2007-Support verbessert
ø ACIS/ADT-Proxies Konvertierung
ø Speichern von Objekten als bereinigte R12-DXF
ø Abgleich mit letzter ITC-Version
ø ...Service-Release 7.3
ø Reparatur von AutoCAD-Zeichnungen
ø AutoCAD DWG/DXF 2.5 - 2007
ø Tools aktualisiert (Pixia,etc.)ø Suchen/Ersetzen
ø PolyBand (trace)
ø Anonyme Blöcke Zerlegen
ø Quick-Block überarbeitet
ø Kalibrieren mit Selektion
ø Element-Selektions-Filter
ø Bildschirm/Initialisierung
ø Quick-PopUp/Selektionsfilter
ø Werte einfügen (Zwischenablage)
ø Zeichnungs-Datenbank Neuschreiben
ø Anzeigegrenzen (Basis und Limiten)
ø 2D-Länge Element (Gesamtlänge Polylinie)
ø Reparieren (Recover) von AutoCAD-Dateien
ø Maßstil LTplus-Meter-Zentimeter rücksetzen
ø Objekt-Wahl nach ElementTyp, z.B. Schraffur
ø Reparatur von verschlüsselten AutoCAD-Dateien
ø Merge: Einfügen einer Zeichnung in eine Zeichnung
ø Konvertiere AutoCAD 2004-2007 inkl. ACIS ADT Proxies
ø ...Service-Release 7.4
ø LTplus architektur läuft auf MS-Vista® ...
Service-Release 7.5
ø Handbuch Neu
ø Online-Hilfe Neu
ø Bewegen relativ
ø Kalibrieren optimiert
ø Dehnen und Bewegen
ø Tausche Layer ein/aus
ø Text zu Mtext konvertieren
ø Mtext zu Text konvertieren
ø Filter für Auswahl erweitert
ø Suchen/Ersetzen inkl. *joker* und Mtext
ø ABGESCHALTETE Layer SPERREN
ø Texte mit Länge=0 löschen
ø sketch IT optimiert
ø ...Service-Release 7.6
ø Brandschutz-Toolbar
ø Layersteuerung optimiert
ø Layer 0 & Defpoints immer aktiv
ø Bitmaps unter Windows Tip
ø Bild Zu Layer bewegen
ø Bildrahmen einfügen
ø EchtZeit Zoom und Pan Hinweis
ø ...
Ver. 8 ø 3D MODELLER optimiert inkl. aktuellem Quellcode
ø Regenerieren beim Zeichnungsaufbau beschleunigt
ø Brandschutz-Toolbar inkl. Vorlage & Sinnbilder
ø Optimierung, z.B. Sperre ausgeschaltete Layer
ø Neues Regenerieren für MText bzw. Arial-Text
ø Zugriff auf weitere 2000 Symbole verbessert
ø Kettenbemassung neu = Quick-Kettenbemassung
ø Hilfs-linie,-poly,-punkt ohne Regenerieren
ø AutoCAD R2008 Konverter inkl. ADT,ACIS,PDF
ø Filter ohne gesperrte bzw. gefrorene Layer
ø BlockExplorer bleibt offen (DKlick & Icon)
ø SSGET ohne gesperrte bzw. gefrorene Layer
ø Textumwandlung: Text2Mtext und Mtext2Text
ø Lange Pfade mit Leerzeichen für MS Vista
ø ESC optimiert auch unter AutoFang
ø Menüs und Toolbars neu laden
ø Importiere ArchDesktop (ACIS)
ø WinCommander integriert
ø MKopie im Kontextmenü
ø Schnelles RegenALL
ø Höhenkote (Quick)
ø Erweiterung der Programm-Dokumentation:
ø Online-Hilfe über 2000 S.
ø Kurzeinführung 130 S.
ø Befehlsreferenz 380 S.
ø ...
Service-Release 8.1
ø Maßtext drehen
ø Kettenbemassung neu
ø Block aktualisieren durch Elementwahl
ø Xref-Manager vs. Papierbereichs-Layout
ø Elementauswahl beschleunigt (Highlight)
ø Details erstellen u. vergrössert einfügen
ø PropertyPainter erweitert (Linien-Breiten)
ø Hinweise zu:
DWG TrueView 2008
Externe Referenzen
Papierbereichs-Layout
Fadenkreuz-Artefakt bei Echtzeit-Pan/Zoom
ø ...
Service-Release 8.2
ø Programmoberfläche überarbeitet
ø Tutorial 2008 aktualisiert - das überarbeitete
Tutorial zum direkten Download gibt es hier...
ø ...
Service-Release 8.3
ø LTplus parallel zu z.B. ProgeCAD nutzbar
ø Freier Maßstab jetzt allg. proportional
ø Teilung (2) entsperrt Layer automatisch
ø Sturz/Brüstung: View-Änderung jetzt abschaltbar
ø ...
Service-Release 8.4
ø QuickBEM inkl. autom. WKS 3D-Projektionen rücksetzen
ø 11 weitere Funktionen können per ENTER wiederholt werden
ø C++ Function-Overloading/Overwriting d. LTplus/LTplusX.dll
ø LTplus9.lsp als Funktionsdepot für momentan unbenutzte funcs
ø Link zu TrueView dem kostenlosen Konverter von Autodesk (HiddenLine)
ø ...
Service-Release 8.5
ø Verzeichnis \LTTemp obsolet
ø LangerPfad auch für WTopo
ø Skalierfaktor in Dehnen&Bewegen
ø WKS rücksetzen autom. in Qbem u.a.
ø Hinweis zu Shareware und Demoversionen
ø Hinweis zu ACME-Font/Schriften-Pfad...
ø Vista mit ADMINISTRATORRECHTEN starten
ø ...
Service-Release 8.6
ø
Hilfe aktualisiert
ø Hinweise zu Vista
ø Neue Icons (gross u. klein)
ø Hinweise zu 3D Treppe: Laufplatte u. Geländer
ø Fanggrösse wg. Widescreen-Monitoren erhöht
ø Mausrad-Handling verbessert
ø Windows-Standard für MausZoom
ø 3D-PolyLinien jetzt auch in orthogonalen BKS
ø 3D-Freies Solid jetzt auch in orthogonalen BKS
ø 3D-Linie jetzt mit Z-Höhe
ø 3D-Rechteck jetzt mit Z-Höhe
ø Neu: 3D Fang
ø Neu: 3D-Punkt mit Z-Höhe
ø Neu: 3D-Hilfspunkt mit Z-Höhe
ø Konstruktive 2D-Projektion optimiert
ø Direkter Zugriff auf Icon Grösse u. Bildschirmfarbe
ø Neu: 2D-Hilfspunkt
ø Hinweise zu Echtzeit-Pan u. -Zoom
ø 3D-Editieren inkl. 3D Fang optimiert
ø 3D Funktionen allg. vereinfacht und optimiertø ...
Ver. 9 ø Hilfe aktualisiert
ø Überarbeitete Programmoberfläche
ø Neue Menüs und Werkzeugkästen (Icons)
ø Anbindung an AutoCAD/LT Version 2009
ø Direkter Import von Arch.Desktop-ACIS
ø verbesserte Darstellung im 3D-Modeller
ø 3D-Bearbeitung vereinfacht inkl. 3D-Fang
ø Aktualisierte Beispiele zu Brandschutz,3D,...
ø Optimierte Bildschirmdarstellung für Widescreen
ø Handbuch aktualisiert
ø Eigenschaften übertragen inkl. restore
ø BEM/SCH immer mit LType CONTINUOUS
ø Maßstil setzen/aktualisierent LType CONTINUOUS
ø INFO QuickBem wenn keine LINE in der Auswahl...
ø INFO zu grauen Icons bezügl. Angleichung an Windows 7
ø ...Service-Release 9.1
ø Neue Installation
ø Zoom Mausrad optimiert
ø Neue komplexe Linientypen: harte Dämmung & Abdichtung
ø ...Service-Release 9.2
ø Zoom-Mausrad jetzt ähnlich AutoCAD 2010
ø Zus. Hinweise zu AutoFang, Netzwerk,...
ø Objektfang auch IN Blöcken und Symbolen
ø 3D-Elemente und Darstellung optimiert
ø Optimiert: X-Render inkl. Block
ø Neu: Z-Höhen auf 0 setzen
ø Neue Beispiel-Projekte
ø ...Service-Release 9.3
ø Import von AutoCAD/LT Version 2010.DWG
ø ...
Ver. 10 - Import von DWG und DXF R2.5 - R2011
- Weitere FREIE Schraffur-Muster wählbar
- Layer-Funktionen ohne String-500-Begrenzung
- Laufleisten können temporär angeschaltet werden
- Rücksetzen auf LTplus-Meter-Zentimeter jetzt ohne JIS
- Beim Import wird autom.TTF-Font zu ISO-Font RomanS
- Modellbereich und WKS werden beim Laden zurückgesetzt
- LTplus OPEN mit automatischer Versions-Unterscheidung
und Recover r.12 inkl.ACIS/ADT/Proxies & Optimierung r.14
- Intellimouse (AutoCAD-ZoomOUT) für Mausrad lisp-gesteuert
- Papierbereich jetzt automatisch in Modellbereich konvertieren
- Maßkettenaktualisierung sperrt abgeschaltete Layer vs. frieren
- Icad-Vorlaufwerte für Setup geändert & Setup f. Windows 7 aktualisiert
Service-Release 10.1
ø Zoom Mausrad optimiert
ø Laufleisten vs. Richtungspfeile
ø Kontextmenü für Standardbefehle
ø Hilfe verweist auf die FAQs (AI-Forum)
ø AutoCAD-Standard für MausRad als Vorgabe
ø ESC jetzt schneller ohne "Initialisierung" BMP
ø AutoSave-/UndoSave-Intervall flexibler zu handhaben
ø MausRad jetzt unabhängig vom AutoSave-/UndoSave-Intervall
ø Undo beschleunigt: Mausrad und Pan nicht auf den Undo-Stack
ø ...Service-Release 10.2
ø Hinweis zum Konverter im Netzwerk
ø ohne Redo-Warnung bei "Alles Neuzeichnen"
ø Layer "0,DEFPOINTS" werden schneller initialisiert
ø ...Service-Release 10.3
ø Windows 7 (Vista) Netzwerk-Bearbeitung vereinfacht
ø Hinweis: UndoSicherung mit 0 abschalten
ø 2D-Distanz/Winkel inkl. Gegenwinkel
ø 3D-Fläche, z.B. Walmdach
ø Ebene (BKS) optimiert
ø ...Service-Release 10.4
ø Windows 7 32/64-bit PDF-Printer
ø schnelle pcx2dxf-cmdline Version
ø neue Brandschutz_Sinnbilder.dwg
ø DateiAttribut Read-Only rücksetzen
ø ...Service-Release 10.
5ø Langzeit-Test Mausrad,Pan,Netzwerkzugriff abgeschlossen
ø WWW-Vergleich LTplus/Allplan/ArchiCAD/AutoCAD-ADT/...
ø TTF-Fonts autom. in ISO-TextStil Roman_S umwandeln
ø MausradZoom 10%/20%/Windows-Standard (Default)
ø Tips erweitert und aktualisiert
ø Speichern Kopie inkl. *.dwg
ø ...Service-Release 10.
6ø Tips erweitert und aktualisiert
ø Neue Wahlmöglichkeiten Maussteuerung
ø ...Service-Release 10.7
ø Menü-Reset entfernt
ø DIMSCALE wird kontrolliert
ø Tips erweitert und aktualisiert
ø SketchUP-Unterstützung erweitert.
ø Collada-Konvertierung via MeshLab
ø Brandschutz_Sinnbilder überarbeitet
ø Fadenkreuz Artefakt in RealTime_Zoom/Pan
ø StandardIcons _open/new auf LISP angepasst
ø Fang in grossen/komplexen Blöcken optimiertø QuickBemassung QDim (3D)
ø Vorlaufdateien aktualisiert
ø ...Service-Release 10.
8ø LTplus Vorlage inkl. Zeichnungsrahmen im Ursprung
ø NEU: PDF-Tutorial3D für Immo-Präsentationen
ø Sturz/Brüstung inkl. 3D-Rahmen (optional)
ø Neue WWW-Freeware eingebunden
ø Demo & Tutorial 2011 aktualisiert
ø 2D-Fenster weiter parametrisiert
ø 3D-Anzeige in 2 Fenstern
ø ...Service-Release 10.
9ø PDF-Tutorial3D für Immo-Präsentationen erweitert
ø Zusätzliches 3D-Beispiel (auch für SketchUP)
ø Default für Z-Höhe mit 0.00 initialisieren
ø PDF-Splitter teilt mehrseitige PDFs auf
ø Hinweise zu Schulung & Fernwartung
ø ...
Ver. 11 Zur Anbindung an SketchUP wurden die Stürze,Brüstungen und Fenster weiter parametrisiert
und z.B. auch mit optionalen Rahmen versehen. Das neue PDF-Tutorial3D erklärt ausführlich
die Arbeitsschritte zur Erstellung von Immobilien-Präsentationen mit LTplus.Neu eingebunden wurden auch die aktuellen WWW-Freeware-Programme: Artweaver, Total-
CMD, ColladaKonverter MeshLAB, Kerkythea Renderer-PlugIN für SketchUP (link), PointCloud
Verarbeitung via openFX-Modeller STL/PLY
Zusätzliche 90 ExtraFonts (ges. ca. 230 Schriften) und 700 ExtraPatterns (ges. 900 Schraffuren)Auch die LTplus Vorlage inkl. Zeichnungsrahmen im Ursprung, die 3D-Anzeige in 2 Fenstern
und das Online Tutorial wurden aktualisiert.Service-Release 11.1
- Handbuch aktualisiert
- AutoCAD 2013.DXF Import-Allin
- Vorlauf OHNE Zeichnungsrahmen
- Tip zu Namenskonventionen für Layer
- Fremd.dwg Öffnen ohne ZoomAll und ohne ResetWKS
- Beschreibung HiddenLineRemoval für TrueDWG in FAQ
- Anpassungen an AutoCAD LT 2013 und Windows 8 Preview
- Zeichnungsrahmen MIT manuellem Positionieren STATT 0,0,0
- Hinweise zu Gauß-Krüger-Koordinaten und Zeichnungsaustausch
- Konvertierung statt *.sic jetzt *_00.dwg damit Original.dwg direkt aufrufbar
- DWG/DXF Konverter auf 8.2.6 aktualisiert inkl. automatischer Dateireparatur
Service-Release 11.
2
- Datenbank neuschreiben
- repariert proprietäre AutoCAD-Dateien
Service-Release 11.
3
- Hinweise zur Hybridverarbeitung
- Verbesserte Integration von Bitmaps
- Diagnose-Werkzeug ProcessExplorer
- Einbindung Vektor-Malprogram Inkscape
Ver. 1
2

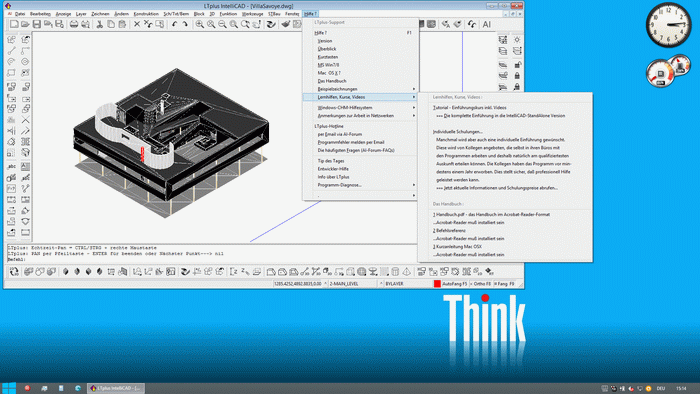

- Anpassung an Windows 8 inkl. Metro-Start
- Mausrad Zoom Intellimouse & IntelliZoom neu
- ISO-Standard-Fonts, z.B. ISO ARIAL statt ARIAL
- Automat. Umwandlung von proprietären TTF-Fonts
- in allgemein gültige vektorisierte DIN-ISO-SHX-Fonts
- Druckvorlagen, z.B. Color/Monochrom/Linienbreiten
- Neue Tools, z.B. Inkscape, ImmoCAD 3D, MeshLab
- WipeOUT zum Abdecken von Zeichnungsteilen
- Neue Kurzanleitung zur Bild-/Ole-Bearbeitung
- Online-Wartung vereinfacht inkl. TeamViewer
- Bitmap-Support neu jetzt inkl. Kontextmenü
- neue bzw. überarbeitete Dokumentation
- aktuelle Tips in den gestrafften Menüs
- ...
Service-Release 12.1
- Neu: Alle AutoCAD-DWG/DXF inkl. aktuellster Dateiversion 2014
- Neu: Hide IT berechnet konstruktiv exakte HLR-3D-Projektionen
- Neu: schneller Direkt-Import von PDF-Dateien
- ...
Service-Release 12.2a (SR-alpha)
- Vorlaufdatei aktualisiert
Verwirrende Fang-Symbole entfernt
Zentimeter-Stil als neuer DEFAULT
OrthoIndikator in Statusleiste
Detail via Import-Detail od. 3D-Block od. XRef
Wandstärken erweitert, z.B. 42.5
Zusätzliche Arial-Fonts (EN-ISO-Standard)
Aktueller PDFCreator-1_7_1 inkl. Architect & autom. DeInstallation
Aktuelles Handbuch z.B. inkl. Tutorial3D & Kursunterlagen (Beispiel 3D)
...Service-Release 12.2b (SR-beta)
- Handbuch,Tutorial,Hilfe,FAQ aktualisiert
Befehlszeile angepasst
...Service-Release 12.3 (SR-Release)
- Neu: Maßzahl drehen
Neu: HochzahlDummy einfügen
Neu: Recover (Fremd-Zeichnung reparieren)
Neu: Schrift-Breite von Text-Blöcken minimieren
Optimierung: Zeichnung kalibrieren verbessert
...
Weitere Versionen...
siehe UPDATE/UPGRADE
ArchitektenInitiative e.V.
|
|
LTplus nutzt DWG/DXF als eigenes natives Dateiformat, d.h. es liest und schreibt DWG's und DXF's. Der Quellcode und das erzeugte Datenformat sind offen zugänglich und damit zukunftssicher. Beispielsweise werden die im CAD erzeugten Zeichnungen mit der Lizenz der openDWG-Alliance als echte allgemein einlesbare DWG/DXF-Dateien gespeichert. Anders als dies mittlerweile bei AutoCAD/LT selbst der Fall ist, wo entgegen den Anwenderbedürfnissen die Zeichnungen in einem proprietären und verschlüsselten Format gespeichert werden, das ohne die entsprechende Applikation (z.B. Architectural Desktop) selbst von AutoCAD/LT nicht mehr verlustfrei eingelesen werden kann, oder sogar immer die jeweils aktuellste AutoCAD/LT-Version fordert.AutoCAD-Dateien werden seit 2004 in einem proprietären verschlüsselten DWG-Dateiformat gespeichert, das auch unter AutoCAD zu schweren Abstürzen mit Datenverlust ("ERROR--buffer overrun") führt - oder einfach mangels aktueller AutoCAD/LT-Version nicht geöffnet wird. Dieses Vorgehen eines kommerziellen Anbieters wendet sich gegen die Bedürfnisse der Anwender, weil es den Datenaustausch innerhalb und zwischen Architektur-/Ingenieur-Büros erschwert und teilweise sogar unmöglich macht. Hier ist Vorsicht geboten,wenn Sie Ihre Dateien auch noch in ein paar Jahren öffnen möchten, siehe auch : http://www.caddigest.com/subjects/autocad/select/day_encryption_2004.htm
Deshalb musste Autodesk mittlerweile auch selbst ein Konvertierungstool nachliefern, das die 2008-DWG in eine r14/2002-DWG umwandelt. Diesen "BatchDrawingConverter" gibt es bei Autodesk kostenlos. Die jeweils aktuellste Version des Konverters gibt es unter: http://usa.autodesk.com/ dort unter Migration Tools auch als deutsche Version www.autodesk.com/dwgtrueconvert
Auch LTplus ist mit Konvertern ausgestattet, die das unkomplizierte Einlesen auch dieser, von Autodesk Inc. wohl rein aus Marketingüberlegungen heraus, verschlüsselten Dateien sicherstellen. Sie können die Dateien mit den Konvertern in das zukunftssichere - weil unverschlüsselte - DWG 2000/14 Format übersetzen und weiterbearbeiten.
... Zeichnungsaustausch Der Zeichnungsaustausch ist grundsätzlich unter allen CAD-Systemen problematisch, weil Informationen hier immer lediglich interpretiert und nicht 1:1 übernommen werden. Dies gilt z.B. auch für den Dateiaustausch zwischen einem puren AutoCAD und einem AutoCAD mit zusätzlicher Architektur-Applikation.
Die mit LTplus gespeicherten Zeichnungen sind aber auch ohne LTplus, unter jedem anderen DWG-DXF-kompatiblen Programm, ohne Einschränkungen les- und bearbeitbar. Das Einlesen von unverschlüsselten DWG- oder DXF-Dateien sollte für die allermeisten Programme möglich sein, weil praktisch alle namhaften Anbieter in der openDWG-Alliance vertreten sind. Mit LTplus erstellte Zeichnungen und auch Zeichnungen, die in LTplus importiert wurden, lassen sich von jedem anderen DWG-kompatiblen Programm verlustfrei einlesen und weiterbearbeiten. D.h., daß alle in LTplus dargestellten Informationen auch im Zielprogramm am Bildschirm erscheinen werden, wenn auch z.T. in anderer Darstellung.
... Konventionen
Unter LTplus/AutoCAD arbeiten wir im Maßstab 1:1. Die Eingabe erfolgt in CM (Fremdzeichnungen in anderen Maßstäben/Einheiten werden skaliert/automatisch kalibriert). Die LTplus-Architektur-Vorlage wird in der Zeichnung verwendet bzw. eine bestehende Zeichnung in diese geladen (als Block eingefügt).
... Datenformat
Das von LTplus erzeugte Datenformat ist offen zugänglich und damit zukunftssicher, weil die erzeugten Zeichnungen mit der Lizenz der openDWG-Alliance als echte allgemein einlesbare DWG/DXF-Dateien gespeichert werden. Anders als dies mittlerweile bei AutoCAD/LT selbst der Fall ist, wo entgegen den Anwenderbedürfnissen die Zeichnungen in einem proprietären und verschlüsselten Format gespeichert werden, das ohne die entsprechende Applikation (z.B. Architectural Desktop) selbst von AutoCAD/LT nicht mehr verlustfrei eingelesen werden kann, oder sogar immer die jeweils aktuellste AutoCAD/LT-Version fordert. AutoCAD/LT-Dateien werden beispielsweise seit 2004 in einem proprietären verschlüsselten DWG-Dateiformat gespeichert, das auch unter AutoCAD zu schweren Abstürzen mit Datenverlust ("ERROR--buffer overrun") führt - oder einfach mangels aktueller AutoCAD/LT-Version nicht geöffnet wird. Dieses Vorgehen eines kommerziellen Anbieters wendet sich gegen die Bedürfnisse der Anwender, weil es den Datenaustausch innerhalb und zwischen Architektur-/Ingenieur-Büros erschwert und teilweise sogar unmöglich macht. Deshalb ist LTplus mit Konvertern ausgestattet, die das unkomplizierte Einlesen auch dieser, von Autodesk Inc. wohl rein aus Marketingüberlegungen heraus, verschlüsselten Dateien sicherstellen. Sie können die Dateien mit den Konvertern in das zukunftssichere - weil unverschlüsselte - DWG 2000/14 Format übersetzen und weiterbearbeiten.
AutoCAD Dateiversionen AC...
AC 1032 2018 < kann nur noch von aktueller AutoCAD-Version gelesen werden *!*
AC 1027 2013 < Dateiformat von 2013 bis zur AutoCAD-Version 2017 unverändert (!)
AC 1024 2010
AC 1021 2007
AC 1018 2004
AC 1015 2000 < ab dieser Version sollte konvertiert werden, weil evtl. verschlüsselt...
AC 1014 r14
AC 1009 r11/12
AC 1006 r10
AC 1002 r2Unter LTplus können z.B. mit dem ImmoPlaner Grundrisse auch schnell zusammengeklickt werden, dies auch mehrgeschossig inkl. schrägen Giebelwänden. Über das Datei-Format OBJ können die Gebäude dann in den ebenfalls enthaltenen Modellern AoI oder OFX um z.B. Dächer etc. ergänzt werden. Über das Datei-Format 3DS (via ebenfalls enthaltenem MeshLab-Konverter) kann dies natürlich auch unter jedem SketchUP erledigt werden. Hier finden Sie die gebräuchlichsten 3D-Dateiformate, die Sie unter LTplus neben dem Dateiformat DWG konvertieren und verarbeiten können (z.B.: OBJ,3ds,DXF,DAE,u.v.m) - KONVERTER und DATEIFORMATE.pdf
... Fazit
Wer also DWGs von Kollegen nur einlesen und weiterverarbeiten möchte, wird hier auch bei LTplus keine Probleme bekommen. Wer aber als Dienstleister Zeichnungen lediglich editiert und dann an seinen Auftraggeber wieder im jeweiligen Zeichnungsformat zurückschicken muß, sollte besser den Kauf des vom Auftraggeber verwendeten Programms ins Auge fassen, besonders wenn dieser 100%-ige Kompatibilität zu seinem Programm voraussetzt, die über eine reine DWG-Kompatibilität weit hinausgeht - hier könnte bereits AutoCAD LT zusammen mit LTplus für AutoCAD LT die passende Lösung sein - es geht auch anders...
AutoCAD-Menü-Kompatibilität... LTplus ist auch mit dem AutoCAD Befehl-Satz vertraut und unterstützt AutoLISP, ADS sowie viele weitere AutoCAD-Funktionen und Tastaturbefehle. Angepasste AutoCAD - Umgebungen können komfortabel übertragen werden, z.B.: Symbolbibliotheken, Schriftarten (SHX), Scripts (SCR), Menüs (MNU) und den Dialogboxen (DCL), die ein klassischer Bestandteil von ADS oder AutoLISP-Programmen sind.
Die IntelliCAD-CAD-Engine wurde von der Visio-Corporation, dem grössten Hersteller von Grafik-Software, vertrieben und mit der Non-Profit-Organisation ITC (IntelliCAD Technology Consortium) zunächst bis 2001 als OpenSource ins Netz gestellt. Visio wurde mittlerweile von Microsoft übernommen und firmiert nun als Microsoft's VisioDivision. Anpassung, Aktualisierung und Erweiterung des stabilen LTplus-IntelliCAD-2000-Kernels geschieht mittels weitverbreiteter Programmiersprachen und Schnittstellen, wie z.B. C++ , COM, ADS, und LISP. Letztere ist schnell erlernbar und damit ideal um als Anwender eigene Wünsche schnell selbst umzusetzen. Der LISP-Quellcode wird an die Kollegen weitergegeben, so daß diese auch unter Zuhilfenahme von kostenlos im Internet erhältlichen LISP-Beispielen, das Programm an ihre eigenen Bedürfnisse anpassen können. Der Quellcode und das erzeugte Datenformat sind offen zugänglich und damit zukunftssicher.
LTplus basiert auf IntelliCAD, kann AutoCAD-DWGs Im-/ und Exportieren, ist aber kein AutoCAD-Klon. Programm-oberfläche und Zeichnungsbearbeitung sind ähnlich aber eben nicht identisch zu AutoCAD. Zu Anfang sollte man die Programm-Oberfläche in der gelieferten Darstellung belassen (mehr als 3000 Architektur-Büros haben z.B. die vorliegenden Werkzeugkästen über Jahre in der täglichen Praxis erarbeitet) und nicht versuchen ein AutoCAD oder ArchiCAD nachzubauen, dazu ist reichlich Erfahrung nötig. Dies gilt auch für das Arbeiten in 3D. Bevor man mit dreidimensionalem Entwerfen beginnt, muß man schliesslich auch erstmal im 2D routiniert arbeiten können, erst dann hilft das mitgelieferte Tutorial bei der Einarbeitung in 3D...
Integrierte Entwicklungsumgebung (IDE)
Automatisierung durch
Scriptdateien und Lisp-Tools
Über Skripte den Funktionsbedarf individuell erweitern
Werkzeugkästen und UI API, API Erweiterungen.
Programmierschnittstellen zu
SDS, C++ und LISP
Frei konfigurierbare Benutzeroberfläche
(Menüs und Symbolleisten)
|
Mengenermittlung mit Raumstempel und Daten-Export Programmierung
Das Programm ist durch die Schnittstellen zu C++ und LISP noch komfortabler zu bedienen. Daneben können Sie jetzt auch viele kostenlose LISP/C++ Programme aus dem Internet nutzen. So wird u.a. die eingeschränkte Funktionalität der Undo-Funktion, durch eine zusätzliche Zurück-Funktion innerhalb der komplexen Architektur-Funktionen unterstützt, um ein rein von Windows abhängiges Verhalten der Funktion weitestgehend zu verhindern. Die originäre Undo-Funktion von IntelliCAD wird von Windows selbst über die von Microsoft unabhängig aktualisierten Microsoft-Foundation-Classes gesteuert, und ist damit bekanntermassen bei komplexen Funktionsabläufen stark von der jeweiligen Hard- und Software-Konfiguration des jeweiligen Windows-Arbeitsplatzes abhängig. |
 |
3D- Körper...
die
flexible Layerverwaltung ermöglicht den
dreidimensionalen Entwurf.
3D-Menü für Isometrien, doppelt-fluchtende Perspektiven, 3D-Körper,
Quick-Shader.
3D-Grundkörper - nutzen Sie jetzt auch
parametrisierte
3D-Körper.
3D-Orbit, Dynamische
Visualisierung von 3D Modellen
3D-Orbit kann Echtzeitdrehungen durchführen und
Render- und Drahtmodelle zoomen
3D-Modelle dynamisch erstellen,
anzeigen, überprüfen oder bearbeiten.
Parametrisierte 3D-Körper, wie Keil,
Kugel, Pyramide, Zylinder, Extrusionen,
Rotationskörper, und Geländenetze.
Datenmodell...
LTplus arbeitet nicht mit proprietären Acis- oder
Nurbs-Körpern, sondern mit 3D-Primitiven,
die mit jedem DWG/DXF-kompatiblen Programm, also auch AutoCAD/LT,
weiterbearbeitet
werden können. Durch dieses einfache Flächenmodell (vs. Volumenmodell) ist ein
sicherer
Datenaustausch mit jedem anderen Programm via DWG/DXF-Schnittstelle
gewährleistet.
Dabei ist auch ein
Echtzeit-Render-Tool mit Phong-Shading.
Doppeltfluchtende Perspektiven werden jetzt mit nur
noch zwei Maus-Klicks erstellt.
Gescannte Pläne
können mit dem Vektorisier-Tool eingelesen werden.
Plot-Dialog mit Windows-Druckoberfläche
vereinfachte Druckausgabe mit Vorabzug
Plot in Datei (zur Weitergabe an einen Plot-Service).
Ploteinstellungen können benannt und gespeichert und dann auf jedes
Layout angewendet werden.
Die Layout-Funktionalität bietet eine exakte Vorschau
dessen, was geplottet wird.
Objekteigenschaften-Manager
Frei definierbare Schraffuren
Ausgabe von frei definierbaren Linienbreiten auf jedem Drucker
Zeichnungsexplorer für Blöcke,
Linien, Layer, etc.
Objekte in eine andere Zeichnung kopieren
größere Textbereiche auswählen und editieren (Multiline text editor)
Erstellen von formatiertem Mtext mit Windows-Schrift-Fonts.
Explorer für Layer, Blöcke, Blicke, Textstile, Linientypen, etc.
interaktive visuelle Symbolverwaltung mit Dialogfenster und "Explorer"
LTplus unterstützt und vereinfacht das
Erstellen und Verwalten Ihrer bürospezifischen Symbole.
Die mitgelieferten Kataloge enthalten die Symbole zu: Einrichtung, Sanitär,
Ansichten, Planzeichen,
Baum, Auto, Leute, Kenngott-Treppen, DIN 1986, PlanzVo, und Elektro. Die
Hauptkataloge wurden
um zahlreiche Symbole ergänzt. Damit stehen insgesamt über 2000 Symbole zur
Verfügung.
Ändern von Eigenschaften erfolgt in Windows einfach und schnell
Filtern von Auswahlsätzen, die auf Objekteigenschaften
wie Objekttyp,
Layer, Farbe, Linientyp, etc. basieren.
Angepaßte Objektfang-OFANG-Modi
Popup-Menüs und Werkzeugkästen
Mehrfache Arbeitsebenen-BKS pro Ansichtsfenster
Externe Referenzen in der Zeichnung bearbeiten
Flexible Zeichnungsgestaltung, Layout, Linienstärken,
Schnittstelle für
Plotdatei, Drucker und Plotter.
Unterstützung für Microsoft®
IntelliMouse-Zeigegeräte mit ihren Echtzeit-Funktionen für Pan und Zoom.
Datenbankanbindung - DBVerbindung
Direkter Browser-Zugriff auf das Internet
Integrierter Web Browser
|
Bauspezifische Anpassungen... Offene programmierbare Applikation incl. Quellcode, damit sind alle Parameter und Funktionen vom Anwender bürospezifisch anpassbar. Die gesamte Menüstruktur wurde bauspezifisch angepaßt und übersichtlich geordnet.
Die Werkplanung wird unterstützt durch das Zeichnen von Aussparungen, Bewehrungsplänen und der Mengen-ermittlung mit Stücklisten. Die so ermittelten Mengen können Sie in eine Datenbank extrahieren und damit in ein AVA-Programm übernehmen. Per OLE können die Daten auch direkt in MS-Office (Excel, Word,...) weiterverarbeitet werden. Ein Stahlbaumodul zeichnet vereinfacht Stahlbauprofile nach den Schneider-Bautabellen. |
 |
Mit den Funktionen des
enthaltenen Moduls
Städtebau 2D/3D können
Sie auf der Grundlage von gezeich-
neten oder gescannten Lageplänen einen Bebauungsplan und ein
3D-Gebäude-/Geländemodell erstellen.
Der Städtebau wird unterstützt durch das
Zeichnen von Speziallinien, der PlanzVO und den Zeichenhilfen zur
Erstellung von Lage-/Bebauungsplänen:
Grenze des Geltungsbereichs
Abgrenzung der Nutzung
PlanzVO einfügen
Firstrichtung
Baugrenze
Baulinie
Autom. Schraffur
Haupt-Gebäude zeichnen
Neben-Gebäude zeichnen
LTplus unterstützt jetzt auch das Generieren von 3D-Gebäude- und Geländemodellen für die Stadtplanung.
2D Gebäudetypen entwerfen
aus der LTplus-Vorlage erstellen Sie individuelle Gebäudetypen für Ihren Bebauungsplan3D Modell erstellen
es werden 3D-Modelle der Gebäudetypen erstellt3D Gelände-Modell erstellen
Generieren von 3D-Geländemodellen für die Stadtplanung. Die Vorgehensweise entspricht
der vom Modellbau gewohnten Methode (Geländeschichten aus Platten).
Der Städtebau wird auch
unterstützt durch das Zeichnen von Speziallinien, der PlanzVO
und den Zeichenhilfen zur Erstellung von Lage-/Bebauungsplänen.
Bauspezifische Anpassungen...
Wände, Türen, Fenster, Treppen,
Stürze, Brüstungen - auch dreidimensional
Öffnungen jetzt auch ohne DIN
links / rechts, in schrägen Wänden ohne Drehen des WKS
Gedrehte Koordinatensysteme für
schräge Wände, gedrehte Rechtecke, Lagepläne, ...
flexible Layerverwaltung
ermöglicht den dreidimensionalen Gebäudeentwurf, Layerschaltung über
Objektwahl, automatische Erstellung von Layergruppen
Die mitgelieferten Kataloge
enthalten mehr als 2000 Architektursymbole und Details zu: Einrichtung,
Sanitär, Ansichten, Planzeichen, Baum, Auto, Leute, Kenngott-Treppen, BauNVO,
Elektro, Garten- und
Landschaft, DIN 1986 und Details für die Werkplanung. Die Symbole wurden in 2D
und auch 3D abgelegt.
Bemassung, Bauschraffuren...
assoziative und vollautomatische
Hochzahldarstellung
Höhenkotenbemassung
für Gebäudeschnitte
Fenster jetzt auch mit
Mauerwerksanschlag
vereinfachtes Einstellen von
Perspektiven
Erzeugung von Freihandskizzen
Speichern von
Layerzuständen und Konfigurationen
vereinfachte Druckausgabe mit Vorabzug
Mengenermittlung mit Raumstempel und
Daten-Export
AutoCAD-kompatibel
Einfachere Bearbeitung der Bemaßungselemente und Stile durch den
Bemaßungs-Manager
Schraffuren, Texte und Bemassungen werden automatisch an den Plotmaßstab
angepasst
integrierte
assoziative Hochzahl mit beliebiger Anzahl von Nachkommastellen
Frei definierbare
Bemaßungsstile (Zentimeter, Meter, Millimeter oder auch Meter-Zentimeter)
Höhenkotenbemassung
Parametrisierte Wände und Öffnungen...
Die Öffnungserstellung
arbeitet jetzt wie unter AutoCAD®
Öffnungen können frei, ohne DIN-Richtung, eingegeben werden
Öffnungen parametrisiert: Schwelle, Heizkörpernische, Festflügel
Fenster können jetzt auch mit Mauerwerksanschlag
erstellt werden
|
|
Über... | Überblick | Funktionen | Programm | Update | Preise | History | Download | Bestellung | Impressum | Datenschutz | Lizenzen | Hardware | Windows | AppleOS Linux | Häufige Fragen FAQs | AI.Forum | AI.AGB | AI.AutoCAD | AI.ProgeCAD | AI.ImmoExpo24 | AI.Architektur.CAD
Cookie Policy: Die weitere Nutzung der Website erfolgt in Anerkenntnis der Verwendung von Cookies. Diese Cookies werden ausschließlich von uns verwendet und nicht an Dritte weitergegeben. Wir verwenden nur technisch erforderliche Cookies in denen z.B. Ihre e*Shop Einstellungen (Warenkorb, Sprache, u.ä.), gespeichert werden. Diese notwendigen Cookies gewährleisten Funktionen, ohne die eine Website nicht wie vorgesehen genutzt werden kann und können deshalb auch nicht einzeln deaktiviert oder aktiviert werden. Weitere Informationen finden Sie in unserer Datenschutzerklärung. Unsere Programme sind ausschließlich zur Verwendung bei beruflichen, gewerblichen oder selbstständigen Tätigkeiten von Baufachleuten wie z.B. Architekten, Bauingenieuren, Bauzeichnern, Planern und Bauhandwerkern bestimmt. Wir beliefern daher nur Kollegen, Unternehmen aus Forschung, Industrie, Handel, Handwerk und Gewerbe, Behörden, öffentliche Institutionen und Freiberufler aber keine Verbraucher (nach § 13 vs. 14 BGB). Durch die Bestellung erklärt der Käufer ausdrücklich, daß er in Ausübung seiner gewerblichen oder selbstständigen beruflichen Tätigkeit handelt.
Copyright © LTplus c/o ArchitektenInitiative e.V.
All Rights reserved: All copyrights and trademarks are the property of their respective owners, e.g.: 4m intellicad, acceliarch, accelicad, autocad, autocad lt, autodesk, allplan, bricscad, cadopia, cms intellicad, progearch, progecad, progecad arch, progecad smart, progesmart,google sketchup, microsoft, visio, vista, windows, zwcad, Apple MacOSX,... AutoCAD®, AutoCAD LT®, Architectural Desktop® are registered Trademarks of Autodesk Inc., IntelliCAD® is registered Trademark of the IntelliCAD® Technology Consortium, Windows® Microsoft® MS-Visio® MS-Vista® Windows® 7/8 are registered Trademarks of the Microsoft Corp. Google® & Google SketchUP® are registered Trademarks of the Google Inc. ProgeCAD® and ProgeSMART® is registered Trademark of ProgeSoft Inc. All other trademarks, trade names or company names (like Eleco®, Arcon®, TechnoCAD®, Ashampoo®, AllPlan®, ArchiCAD®, Vectorworks®, BricsCAD®, ZWCAD®, AcceliCAD®, 4M® IntelliCAD, CMS® IntelliCAD, Cadopia®, Apple® MacOS® X,...) referenced herein are used for identification only and are the property of their respective owners. All Rights reserved. DWG is the native file format for Autodesk's AutoCAD® software and is a trademark of Autodesk Inc. The IntelliCAD Technology Consortium and LTplus are not affiliated with Autodesk Inc. EcoMag® is registered trademark and working-title for our new MagnesiaHSM research and development project since 2015. All other trademarks, trade names or company names referenced herein are used for identification only and are the property of their respective owners. All Rights reserved. Further use of the website takes place in acknowledgment of the use of cookies. In order to make our website optimal for you, we use so-called cookies, in which technically necessary program variables, such as: your settings (language, shopping cart, etc.) will be saved. Further information can be found in our privacy policy and in the imprint. Our Web sites contain references (links) to third-party Web sites. Data collected on third-party Web sites are subject to the third-party's privacy regulations. We are not responsible for complying with the third-party's privacy regulations, nor are we responsible for handling this data. Customers who make their information accessible to a third party should read the third party's privacy statement. To keep up with the rapid development of the Internet, our privacy regulations need to be adjusted from time to time. You can get information about any changes. By continuing to use our services, you agree to accept the changes to our privacy regulations. To enable you to review any changes, or if you have questions, suggestions, or comments concerning data privacy, please send an e-mail to: Hotline@LTplus.de EcoMag ® HSM is registered trademark and working-title for our new MagnesiaHSM research and development project since 2015. All other trademarks, trade names or company names referenced herein are used for identification only and are the property of their respective owners. All Rights reserved. EcoMagHSM can replace the traditionally for heat storage used chamotte. The raw materials of EcoMagHSM are available in every EU country and are naturally occurring in 11 EU countries as well. Please send your questions about EcoMagHSM only to: WebMaster@EcoMagHSM.eu Additional WebSiteContent: EcoMag HSM, EcoMagHSM, MagnesiaHSM, EcoMagFIRE, Schamott, Chamotte, Feolite, Speckstein, Soapstone, Vermiculite, Ofen, Kamin, Kachelofen, Kaminofen, Heizkamin, Pellet, EU, ZIM, Eco, Innovation, Stove, Tiled, Tiled Stove, Kiln, Oven, Schamott Ersatz, Schamottersatz, vermiculite kaminofen, vermiculite oder schamott, schamott oder vermiculite, ofen schamott, kaminofen schamott, Magnesit, Magnesia, DIY Solarkollektor, DIY, Speicher, Speichermörtel, Schamottmörtel, Speicherstein, Test, Bewertung, Vergleich, Testbericht, Empfehlung, GEG 2024, Photovoltaik, Balkonkraftwerk, Wärmepumpe, Solarthermie, Heizgesetz, Heizungsgesetz , Gebäude-Energie-Gesetz 2024... Google Suchbegriffe (H1) und Informationen zu: LT+, LT +, LT PLUS, 3d, 3d cad, arch, architect, architecture, architekt , architekteninitiative, architektur, ausschreibung, ava, bauantrag, baybo, caad, cad, demo, demoversion, deutsch, download, dwg, dxf, energieausweis, energiepass, enev, engine, english, free, freecad, freeware, gratis, herunterladen, icad, icad 2000, intellicad, intellicad arch, intellicad free, itc, kostenlos, lisp, low-budget, lt, lt+, ltplus, modeller, ms, plugin, openfx, search, shareware, sketchup, software, symbol, test, testversion, tip, tool, trial, trialversion, tricky sexy lisp routines, vector, ENEV, Brandschutz, Brandschutznachweis, Optimizer, Assistent, Startmenü, Desktop, Desktop Icon, Kurztasten, Bedienung, Migration, Update, Upgrade, Windows 8, Windows 8.1, Windows 10 , Windows 11, 2024 Ξ EcoMag EcoMagHSM DIY Eigenbau Solarthermie Solar Speicher Schamott Alternative Solarkollektor Schamott Ersatz Magnesit Magnesia Vermiculit Speckstein Kaminofen Ofen Speichermörtel Schamottmörtel Speicherstein Ξ Ökologischer Schamottersatz Magnesit Magnesia Speckstein Schamott Vermiculit DIY Speicher Speichermörtel Schamottmörtel Speicherstein Solarthermie Solar Kollektor selbermachen Eigenbau Test Bewertung Vergleich Testbericht Empfehlung GEG 2024 Heizgesetz Heizungsgesetz Gebäude-Energie-Gesetz Wärmepumpe Photovoltaik Balkonkraftwerk Ξ Gebäude-Energie-Gesetz Heizgesetz Heizungsgesetz Photovoltaik Balkonkraftwerk Wärmepumpe Bewertung Vergleich Testbericht Kauf Empfehlung YouTube Video DIY Do-it-yourself kostenlos selbermachen kaufen Ξ Das Buch © EcoMagHSM GEG 2024 Heiz(ungs)gesetz Altbau Neubau Bestandsgebäude Hintergrundwissen Lösungsansätze Solarthermie Optimierung Öfen Wärmepumpen Forschungsberichte 2017-24 DIY Bauvorschläge Anleitungen Aktuelle Rezepturen 2024 Bezugsquellen GEG 2024 Heizungsgesetz Lösungen im Bestand Rentabilität Amortisation Kostenvergleich Energiekosten Öl-, Gas-, Wärmepumpen Heizung Solare Optimierung von Wärmepumpen 65% Heizenergie Ersparnis durch DIY-Systeme Kosten und Preisvergleich der verschiedenen Systeme EcoMag HSM 24 Rezepturen Bauvorschläge Konzepte Fotodokumentation der Projekte Solarkollektor EcoMagHSM DIY Solar Speicher und Holz-, Kaminofen Optimierung Photovoltaik Wärmepumpen Ξ LTplus architektur CAD 2D 3D DWG DXF ArchitektenInitiative e.V. CAD Arch Zeichenprogramm Bau DOWNLOAD kostenlos gratis free ARCHITEKT BIM Symbole Planung ENEV GEG 2024/2025...
|
